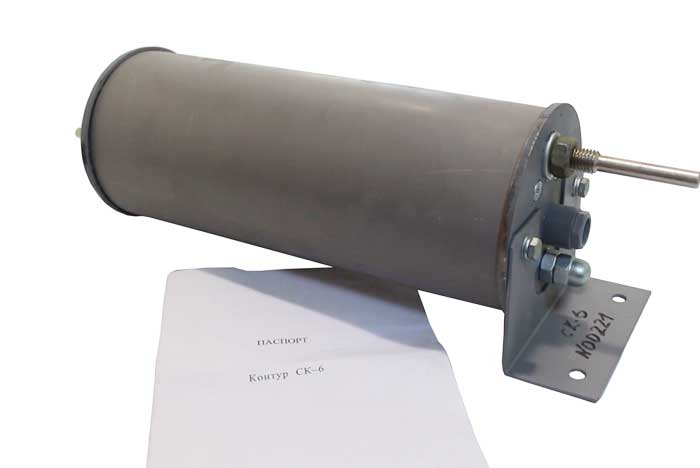

Согласующий контур СК-6

Согласующий контур СК-6 предназначен для ослабления шунтирующего действия силовых трансформаторов, тяговых подстанций и разъединителей на высокочастотный канал поездной радиосвязи, организованной по проводам электроснабжения.

Применен для согласования входного сопротивления возбуждающих проводов с волновым сопротивлением коаксиального кабеля радиостанций, для улучшения условий распространения высоко частотной электромагнитной энергии по проводам продольного электроснабжения.

Комплект поставки

• Контур СК-6 - 1шт,
• Зажим - 1 шт,
• Паспорт - 1 экз.

Условия эксплуатации

Температура окружающей среды -45...+55ºС.

Относительная влажность 100% при t=25ºC.

Конструкция

Контуры имеет влаго- и брызгозащитную конструкцию и рассчитаны для работы на открытом воздухе.

СК-6 контуры включают непосредственно между проводами продольного электроснабжения и фидерами, которые идут на устройства, со стороны которых могут возникать радиопомехи.

Контуры конструктивно представляют собой резонансный LC контур, настроенный  на частоту канала поездной радиосвязи 2130 кГц.

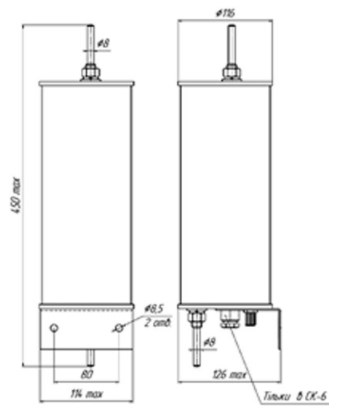

Рис.1 Схема габаритных и присоединительных размеров контура СК-6
