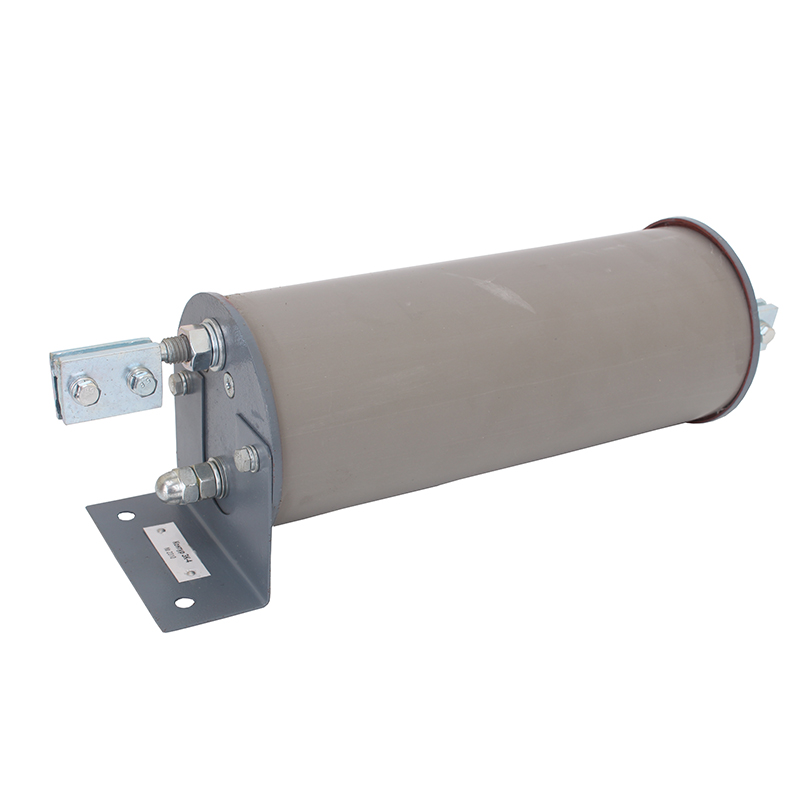

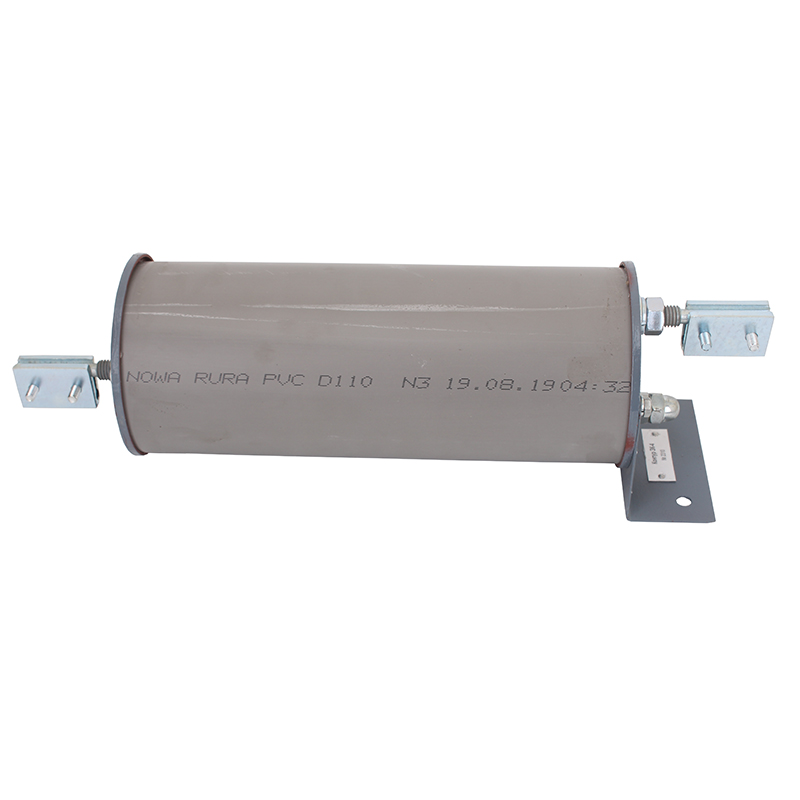

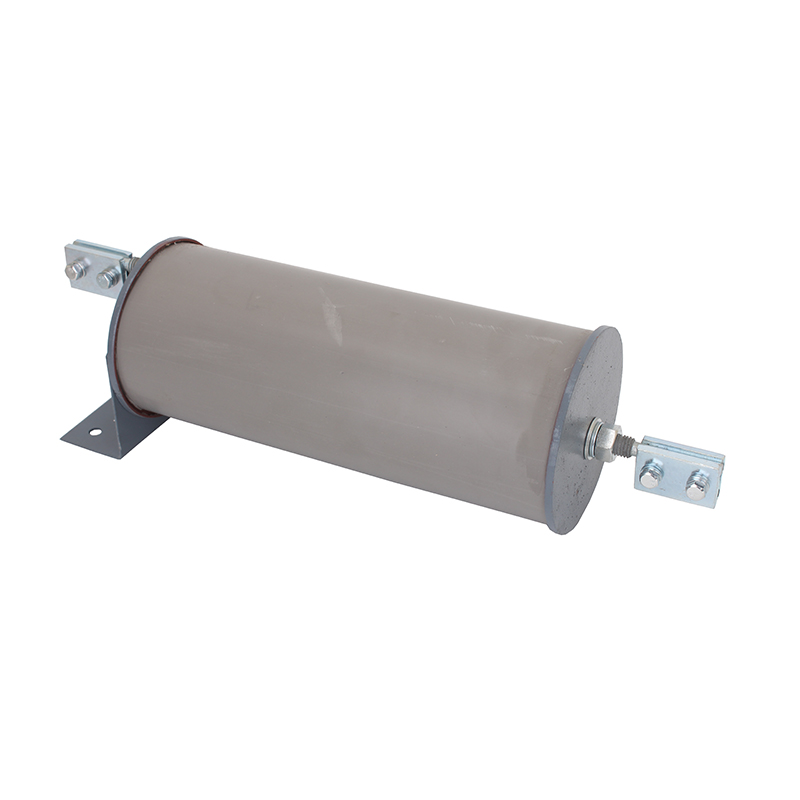

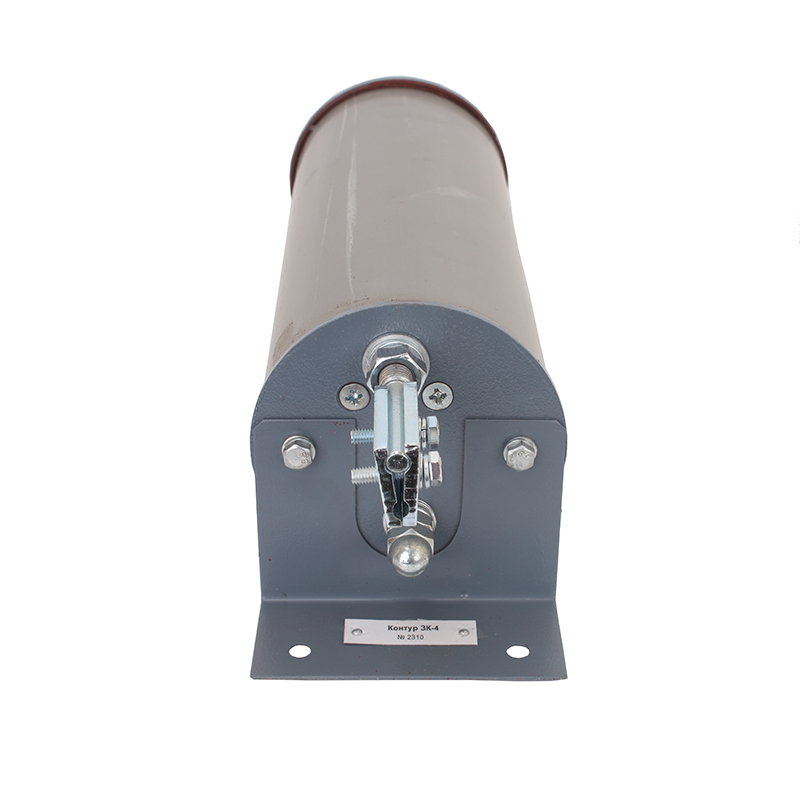

Контуры запирающие ЗК-4
ТК Деловые линии 21.01.2026 * 1050 ₽**
СДЭК 22.01.2026* 920 ₽**
DPD 20.01.2026* 400 ₽**
Самовывоз 21.01.2026* 0 ₽**
- Характеристики
- Описание
- Гарантия и возврат
- Адрес и контакты
- Отзывы
| Основные характеристики | |
|---|---|
| Категория | Высокочастотные заградители |
| Производитель | ЗТСА |
| Дополнительные характеристики | |
|---|---|
| Конструктивное исполнение | Запирающий |
| Область применения | Силовые трансформаторы, Тяговые подстанции |
Контуры запирающие ЗК-4 предназначены для ослабления шунтирующего действия силовых трансформаторов, тяговых подстанций и разъединителей на высокочастотный канал поездной радиосвязи, организованной по проводам электроснабжения.
Комплект поставки
- Контур ЗК-4 - 1шт,
- Зажим - 1 шт,
- Паспорт - 1 экз.
|
Наименование параметров |
Значение параметров |
|
|
Контур ЗК-4 |
||
|
1 Индуктивность, мкГн |
15,0 ± 1,5 |
|
|
2 Добротность, не менее |
100 |
|
|
3 Частота резонанса, кГц |
2130 ± 10,65 |
|
|
4 Сопротивление на частоте резонанса, кОм, не менее |
15 |
|
|
5 Сопротивление постоянному току, Ом, не более |
0,02 |
|
|
6 Предельно допустимый ток нагрузки, А, не более |
32 |
|
|
Масса контуров |
3,2 кг | |
| Масса контуров в упаковке | 3,3 кг. | |
| Габарит контуров в упаковке | 430х130х140 мм | |
Контуры включают непосредственно между проводами продольного электроснабжения и фидерами, которые идут на устройства, со стороны которых могут возникать радиопомехи.
Контуры конструктивно представляют собой резонансный LC контур, настроенный на частоту канала поездной радиосвязи 2130 кГц.

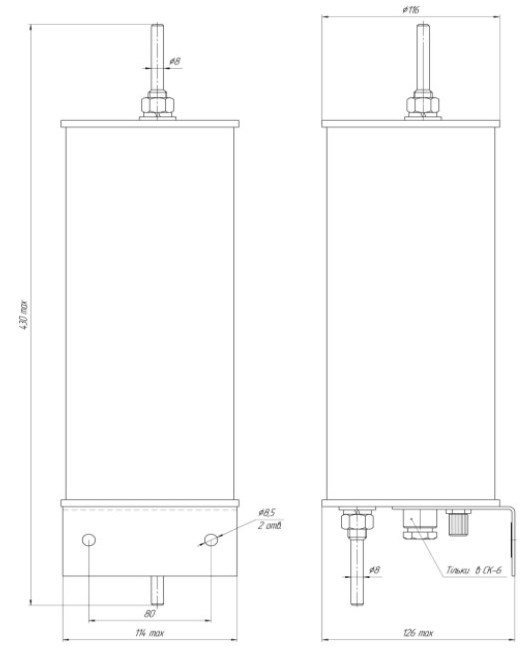

Рис.1 Схема габаритных и присоединительных размеров ЗК-4
