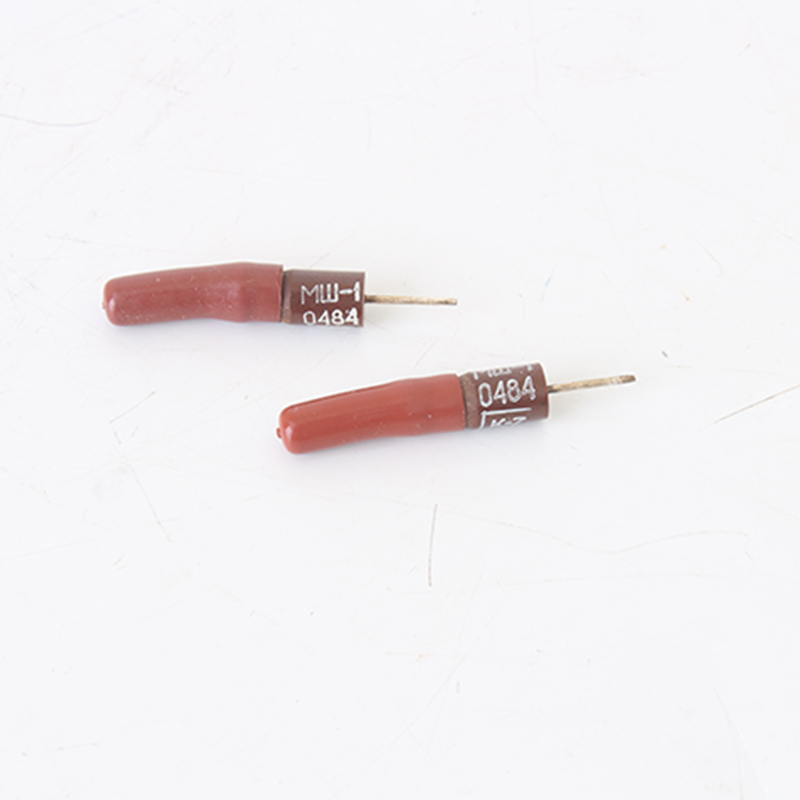

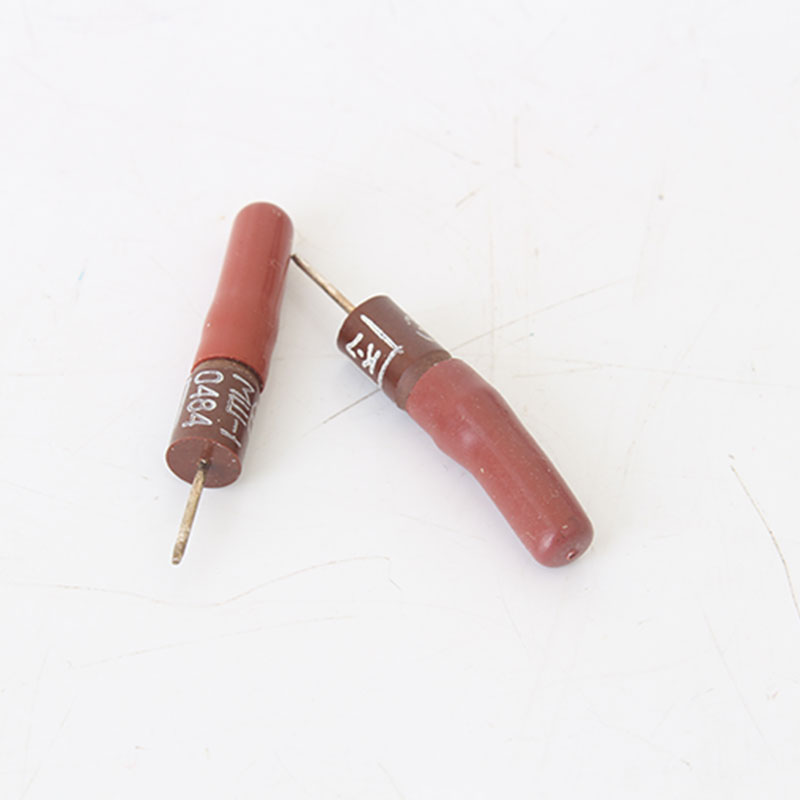

Штекер малогабаритный МШ-1

Малогабаритные штекера типа МШ-1 представляют собой коммутационные элементы, используемые в электрических цепях переменного или постоянного тока, максимальное напряжение которых может составить 200 В.

Устройства этого вида владеют достаточно широкими потенциальными возможностями и могут использоваться для коммутации электрических цепей, подключения проводников к электрическим схемам радиоаппаратуры, проверки состояния и рабочих параметров функциональных цепей приборов и аппаратуры. Также этот тип коммутационных элементов часто применяется для подключения приемников напряжения переносного типа (U=36 В), которые встраиваются в транспортные средства, наземного, воздушного и морского вида.

Особенности конструкции

Штекера МШ-1 этого вида производятся в виде карболитовых цилиндрических элементов, на конце которого имеется защитный конусовидный резиновый колпачок.

В качестве токопроводящего элемента штекера используется металлический стержень диаметром 0,93 мм.

Коммутационные приспособления МШ-1 могут выпускаться в двух вариантах приемки «1» или «5» с поддерживаемым числом коммутационных циклов 500 и 1500 соответственно.

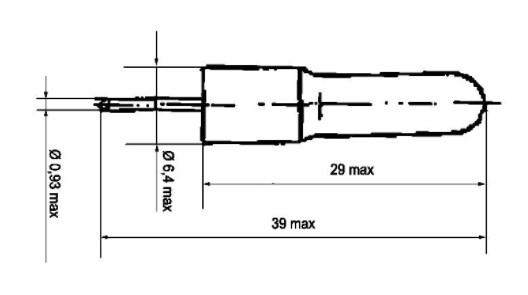

Рис.1 Схема габаритных размеров МШ-1

Эксплуатационные условия

Штекера используются при напряжениях в электрической цепи до 200 В и силе тока не более 1А. Допускаемые эксплуатационные температуры для приемки «1» находятся в интервале значений -60ºС…+70ºС, а для приемки «2» -60ºС…+100ºС.
