Реле скорости электронное РС-Э-2

Цена по запросу

В наличии

Артикул товара: 355

pdf Инструкция по эксплуатации

Добавить в корзину

Добавить к сравнению

info.mansarprom@gmail.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 24.12.2024 * 1050 ₽**

СДЭК 25.12.2024* 920 ₽**

DPD 23.12.2024* 400 ₽**

Самовывоз 24.12.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Реле скорости
Производитель	Техпроект

Дополнительные характеристики
Напряжение питания	18-31,2 В
Степень защиты	IP65
Потребляемая мощность	2 Вт
Конструктивное исполнение	Электронные
Область применения	Для электродвигателей
Класс точности	0,5
Другие особенности	РС

Реле скорости электронное РС-Э-2 предназначено для автоматического контроля и сигнализации частоты вращения коленчатых валов главных и вспомогательных дизелей и дизель-генераторов судов неограниченного района плавания, а также коленчатых валов дизелей тепловозов и стационарных дизелей, валов электродвигателей постоянного тока серии П2.

Реле обеспечивает выдачу дискретных сигналов замыканием (размыканием) контактов реле при превышении частотой вращения коленчатого вала пороговых значений (уставок).

Реле скорости РС-Э-2 соответствует климатическому исполнению В, категория размещения 2 по ГОСТ 15150-69.

Реле полностью функционально заменяет собой реле скорости РС.3М ТУ 25-02.381473-78.

Особенности модификации

При заказе могут быть заданы любые пороговые значения частоты вращения (уставки).
Значения уставок указаны для вала реле, срабатывание уставки происходит при достижении скорости вращения вала до данного значения.
Реле скорости измеряет скорость вращения собственного вала (скорость вала привода).
Если между коленчатым валом и приводом реле скорости установлен повышающий редуктор, то уставки реле необходимо выбирать с учетом передаточного числа.

В настоящее время выпускаются следующие варианты исполнения:

Тип	Обозначение	Частота вращения, об/мин						Uпит, В
		“Уст. 1”		“Уст. 2”		“Уст. 3”
РС-Э-2	ААРЛ.402141.002-01	500	НЗ+НР	1440	НЗ+НР	1700	НР	24
				1650

В электронном реле скорости в качестве выходных реле используются твердотельные реле. При отсутствии напряжения питания все контакты выходных реле имеют большое сопротивление (разомкнуты) вне зависимости от частоты вращения.
Реле РС-Э-2 обеспечивают два варианта “Уст. 2” - 1440 или 1650 об/мин. Значение “Уст. 2” устанавливает потребитель переключателем. Переключатель защищен от случайной переустановки.

Технические характеристики
Максимальная частота вращения, об/мин		4000
Класс точности		0,5
Пороговые значения выдаваемых сигналов (по требованию заказчика значения могут быть изменены), об/мин		500; 1440; 1700 500; 1650; 1700
Электрические параметры контактов реле:	максимальное коммутируемое напряжение постоянного тока любой полярности, В	31,2
	максимальный коммутируемый ток, А	1,0
	характер нагрузки	активный
Цикл измерения, мс		500 ± 100
Напряжение питания, В		от 18 до 31,2
Потребляемая мощность, не более, Вт		2,0
Габаритные размеры, мм		134 х 132
Масса, не более, кг		1,1
Степень защиты по ГОСТ 14254-96		IР65

Устройство и принцип работы

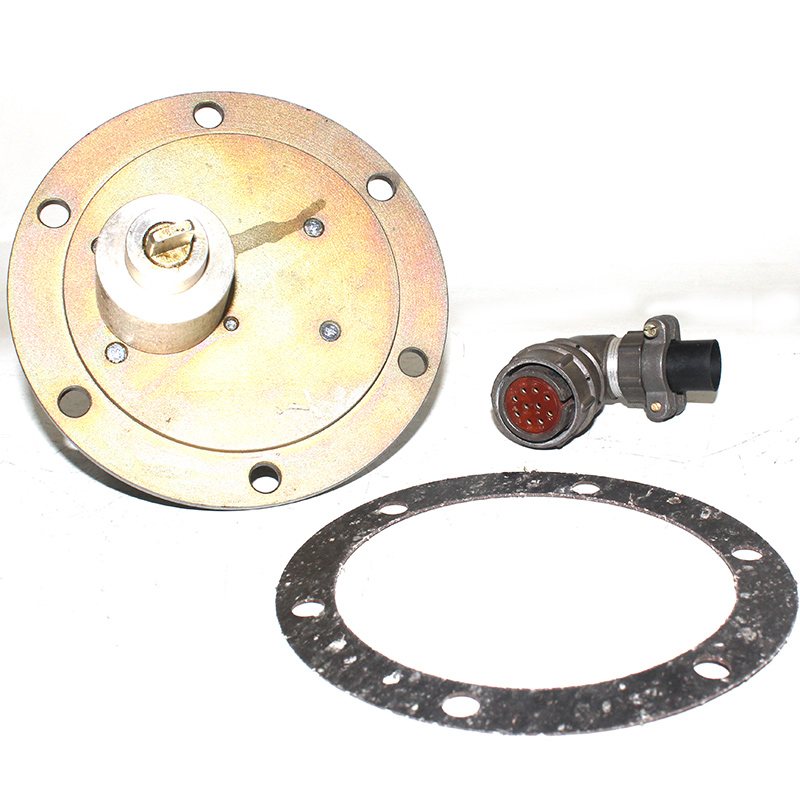

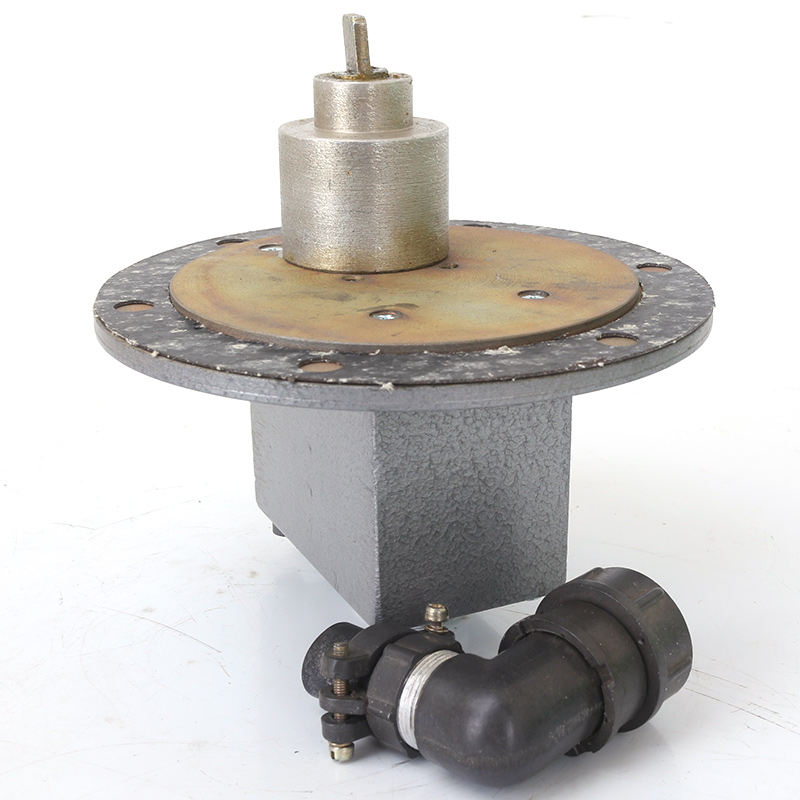

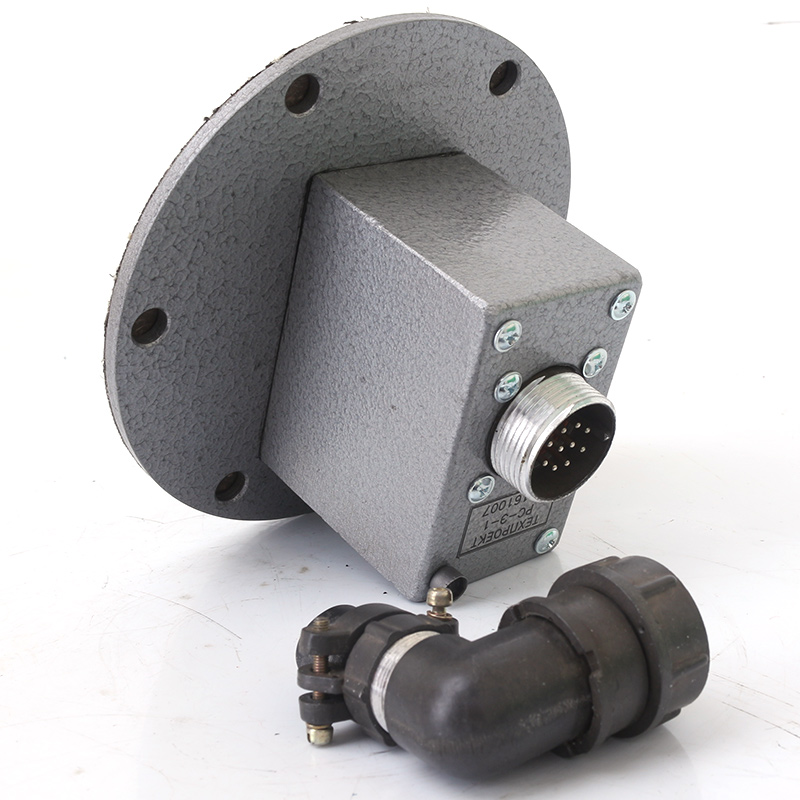

Реле электронное РС-Э-2 состоит из:

корпуса;
пластины, жестко закрепленной на вращающемся валу;
датчика Холла;
электронной платы;
соединителя.

В качестве выходных реле используются твердотельные реле.

Работа реле скорости основана на измерении периода вращения коленчатого вала дизеля. Если привод реле подключен через повышающий редуктор, то уставки реле должны быть больше уставок дизеля с учетом передаточного числа.

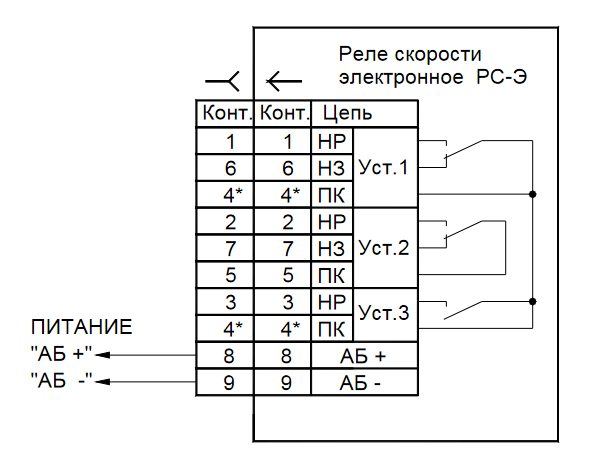

"Схема соединения РС-Э-2"

Схема соединения РС-Э-2

* Внутри приборов установлена перемычка между ПК "Уст.1" и "Уст.3".

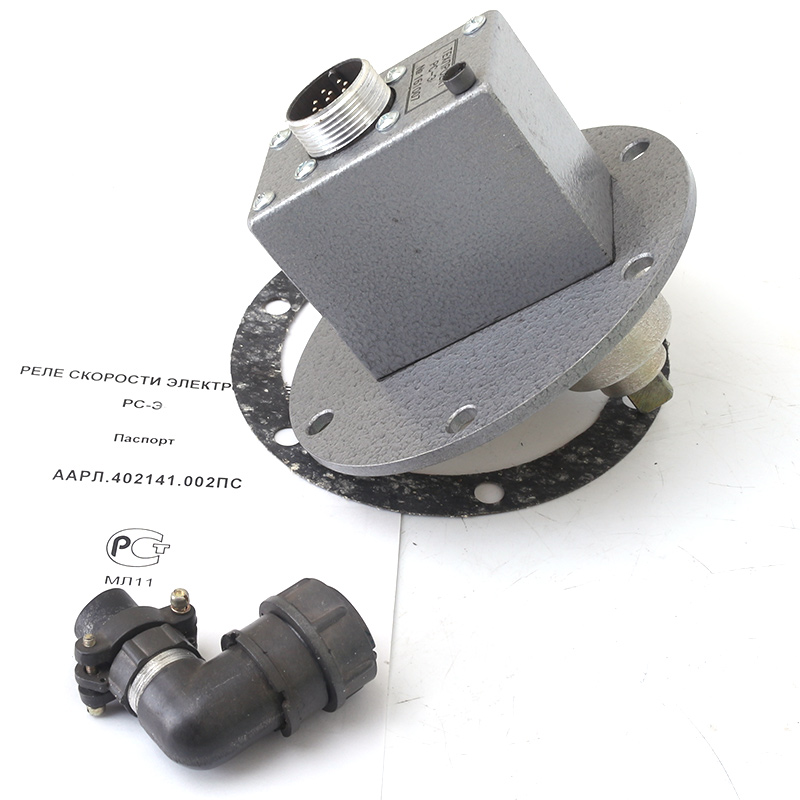

Комплект поставки

Реле скорости электронное типа РС-Э-2.
Комплект монтажных частей.
Комплект эксплуатационной документации.
