Реле скорости РС-67

Цена по запросу
В наличии
Артикул товара: 803
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 05.07.2021 * 1050 ₽**

СДЭК 06.07.2021* 920 ₽**

DPD 04.07.2021* 400 ₽**

Самовывоз 05.07.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Реле скорости
Производитель Матеша
Дополнительные характеристики
Напряжение питания127, 220, 380 В
Степень защитыIP20
Потребляемая мощность6 ВА

Реле скорости РС-67 совместно с тахогенераторным датчиком УПДС или магнитоиндуктивным датчиком ДМ-2 предназначено для контроля скорости, пробуксовки и поперечного порыва ленты ленточного конвейера, а также контроля движения и обрыва цепи одноцепного скребкового конвейера при скоростях движения ленты в пределах от 0,6 до 3 м/с и цепи от 0,4 до 1.6 м/с. Реле контролирует работу как одиночного конвейера, так и конвейеров, входящих в поточно-транспортные линии сортировок обогатительных фабрик, открытых разработок и т. д.

Реле скорости выпускается с искробезопасными цепями управления, коэффициент искробезопасности которых равен 2,5.

Область применения

Реле РС-67 может быть применено для контроля работы механизмов, имеющих движущиеся металлические узлы с воздушными зазорами, например: грохотов, качающихся питателей и т. д.

Условия эксплуатации

  • Реле предназначено для работы в закрытых помещениях с естественной вентиляцией (помещения категории 3 по ГОСТ 15150-69).
  • Реле скорости может изготавливаться для работы в условиях умеренного или тропического климата.
  • Обозначение типа реле в зависимости от климатических условий - РС-67УЗ (для работы в условиях умеренного климата) или РС-67ТЗ (для работы в условиях тропического климата).
  • Реле должно устанавливаться вне взрывоопасного помещения.
Технические характеристики

Параметр

Значение

Номинальное напряжение питания переменного тока частоты 50 Гц

127, 220, 380 В

Колебания напряжения питания

от +10 до -15 %

Потребляемая мощность, не более

6 В·А

Количество контактов реле

2з+1р + 1п

Напряжение, коммутируемое контактами реле:

а) 2з+1р

до 250 В

б) 1п

до 36 В

Ток, коммутируемый контактами реле:

а) 2з+1р

до 5 А

б) 1п

до 2 А

Мощность, коммутируемая контактами реле:

а) 2з+1р

до 500 ВА

б) 1п

до 72 ВА

Чувствительность:

а) минимальный сигнал, воспринимаемый реле при контроле движения цепи скребкового конвейера, должен быть не более

2 В

в) минимальный сигнал, воспринимаемый реле при контроле скорости ленты ленточного конвейера, должен быть не более

7 В

Коэффициент возврата, не менее

0,75

Выдержка времени:

а) на включение

от 2 до 6 сек

б) на отключение - регулируемая

от 2 до 5 сек

Климатические параметры, при которых обеспечивается нормальная работа реле:

а) температура окружающей среды

от -10 до +55°C

б) влажность

до 98% при +35°C

Степень защиты от воздействия окружающей среды и от соприкосновения к токоведущим частям

IР20 по ГОСТ 14255-69

Цепи датчика искробезопасные с коэффициентом искробезопасности

2,5

Габариты, не более

215x145x175 мм

Масса, не более

4 кг

  • Допускается питание РС-67 переменным током частотой 60 Гц.
  • По требованию потребителя, при условии согласования с заводом-изготовителем, реле скорости может изготавливаться на нестандартные напряжения питания.

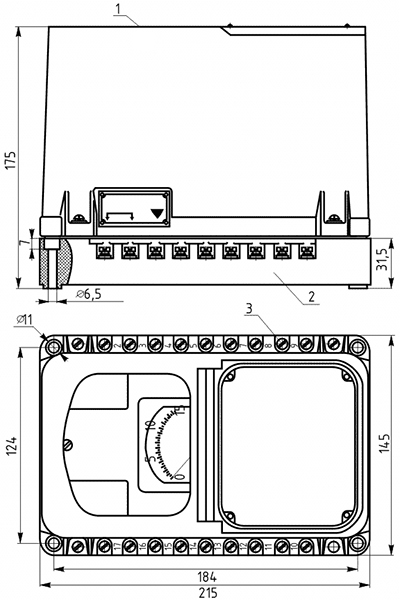

"Габаритные и установочные размеры реле скорости РС-67"

Габаритные и установочные размеры реле скорости

Особенности конструкции

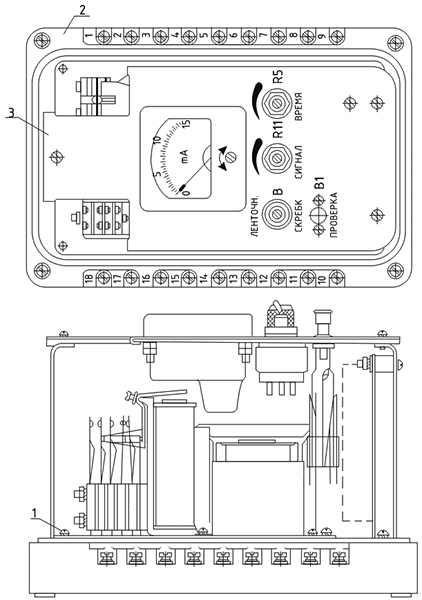

"Конструкция реле РС-67"

Конструкция реле

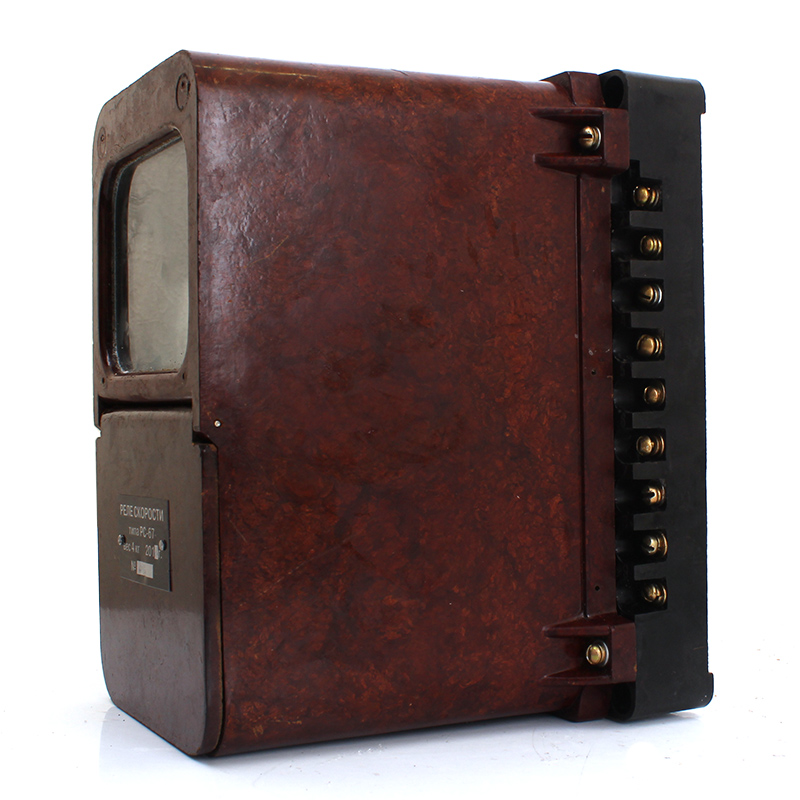

Реле скорости типа РС-67 заключено в пластмассовую оболочку, состоящую из корпуса 1 и основания 2, соединенных четырьмя винтами 3.

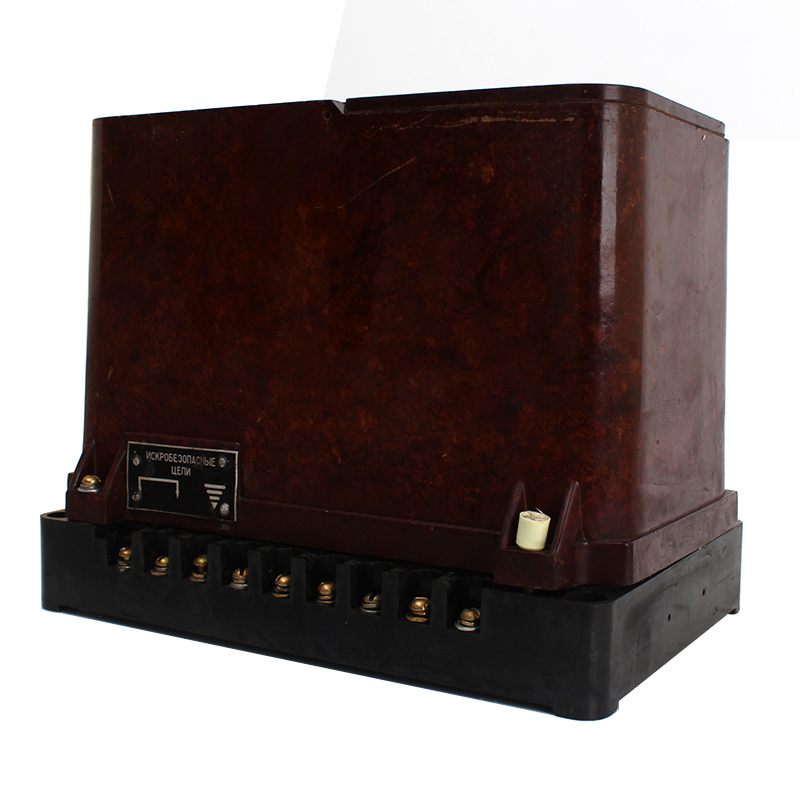

Основание имеет 18 винтовых клеммных зажимов для внешних подсоединений.

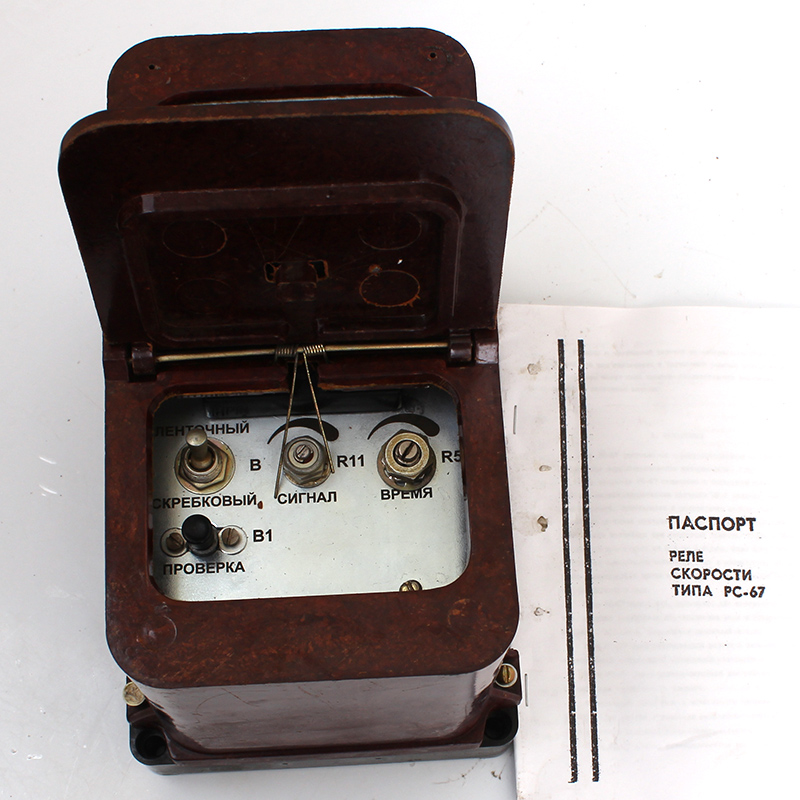

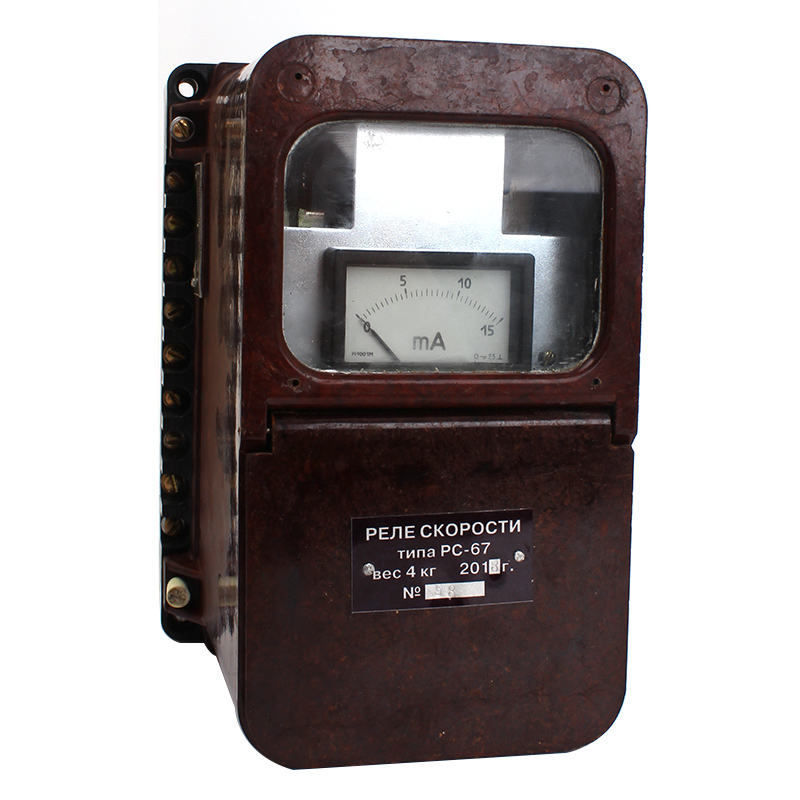

Выемная часть 3 крепится к основанию 2 четырьмя винтами 1 (рис. 2) и состоит из блока электрического и верхней панели. На верхней панели размещены: прибор mА, тумблер В, кнопка В1, переменные резисторы R5 и R11. На лицевой стороне корпуса имеется окно для наблюдений за показаниями прибора и состоянием контактов реле. Ниже окна находится отверстие, обеспечивающее доступ к тумблеру В, кнопке В1 и резисторам R5 и R11. Отверстие закрывается подпружиненной крышкой.

Комплект поставки

  1. Реле скорости в сборе - 1 шт.
  2. Датчик ДМ-2 - 1 шт. или датчик УПДС - 1 шт.
  3. Паспорт  - 1 экз.
