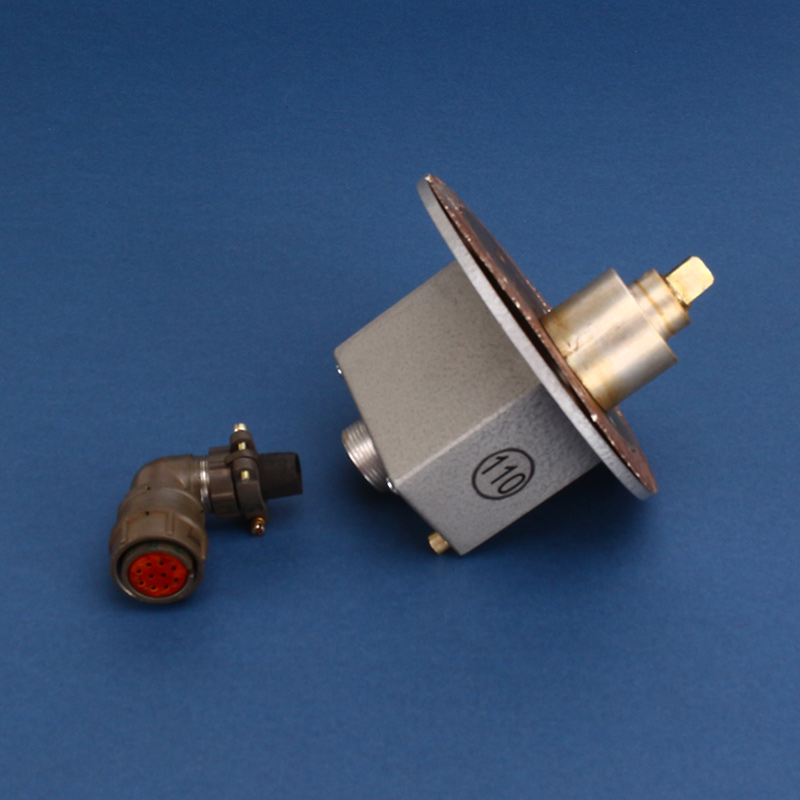

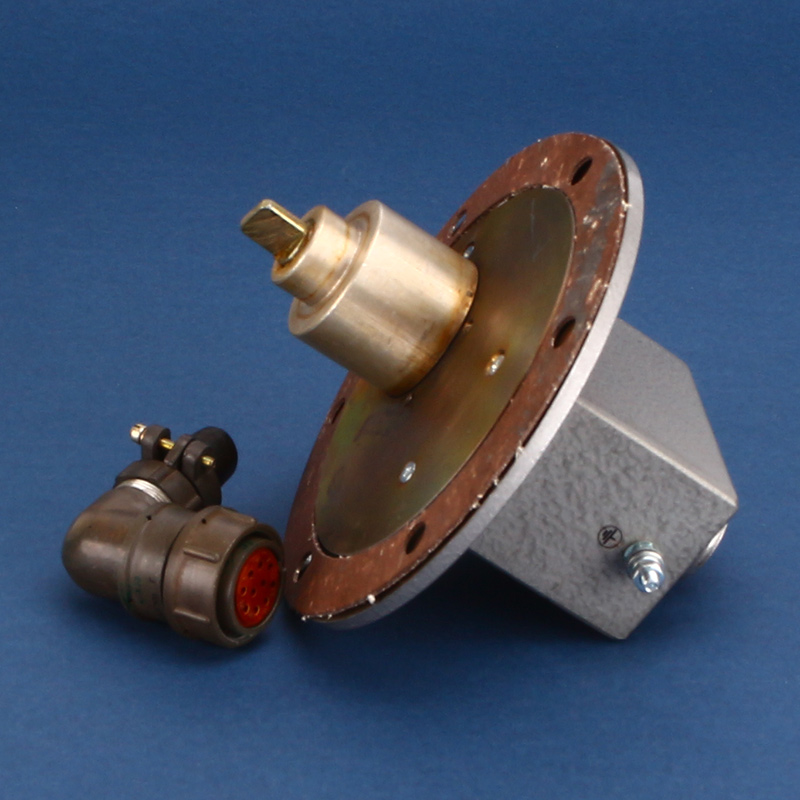

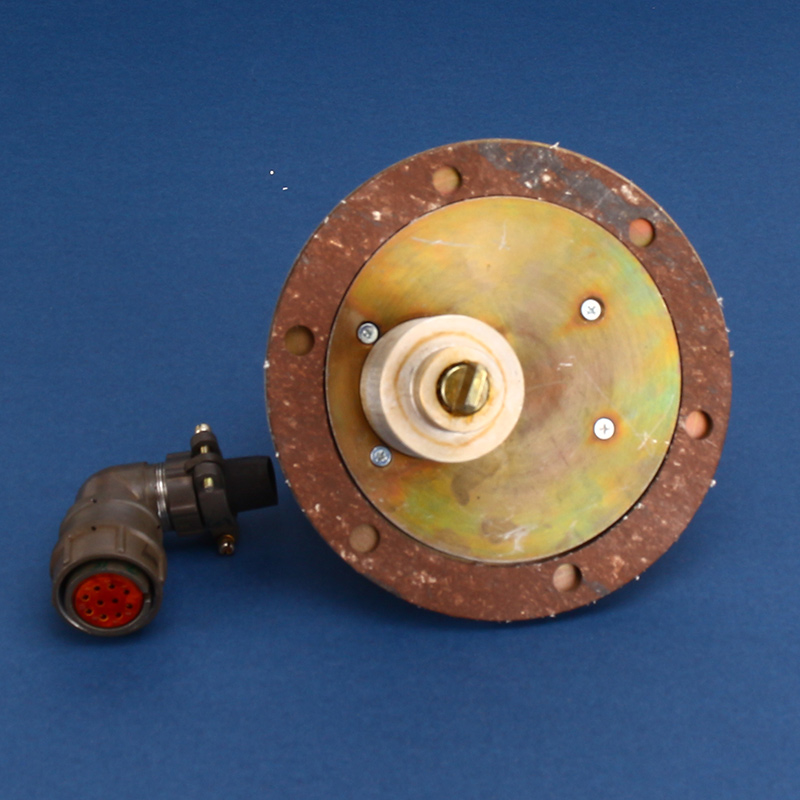

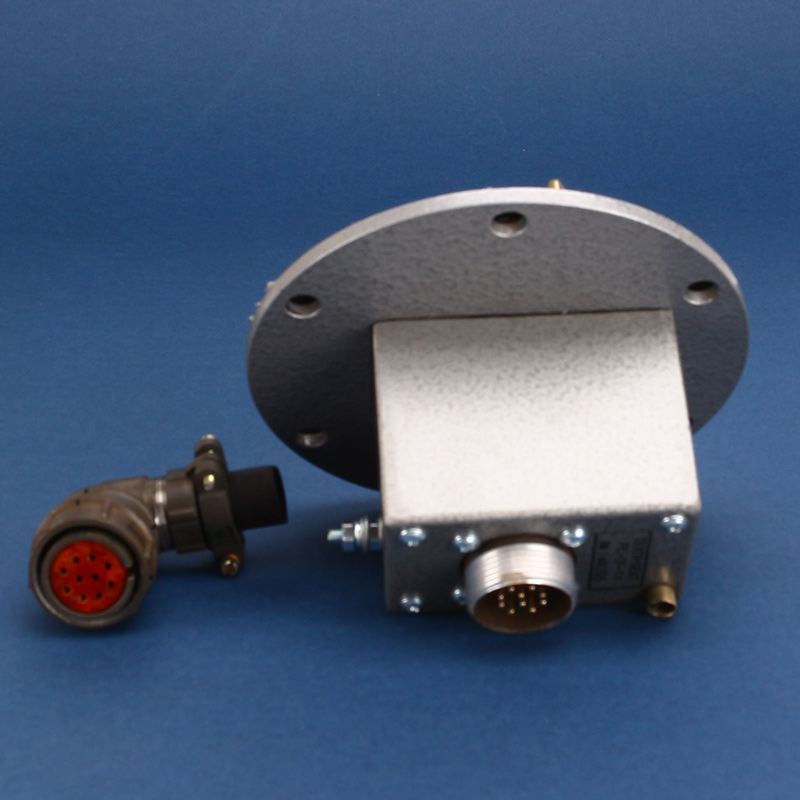

Реле скорости электронное РС-Э

Цена по запросу
В наличии
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 12.12.2021 * 1050 ₽**

СДЭК 13.12.2021* 920 ₽**

DPD 11.12.2021* 400 ₽**

Самовывоз 12.12.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Реле скорости
Производитель Техпроект
Дополнительные характеристики
Напряжение питанияот 18 до 160 В
Степень защитыIP65
Потребляемая мощность2 Вт
Конструктивное исполнениеЭлектронные
Область примененияДля электродвигателей
Класс точности0,5
Другие особенностиРС

Реле скорости электронное РС-Э обеспечивает:

  • автоматический контроль и сигнализацию частоты вращения коленчатого вала дизеля;
  • выдачу сигналов замыканием (размыканием) контактов реле при превышении частоты вращения вала пороговых значений.

Область применения

Реле предназначено для установки:

  • на главных и вспомогательных дизелях и дизель-генераторах судов неограниченного района плавания;
  • на дизелях и дизель-генераторах тепловозов;
  • на стационарных дизелях и дизель-генераторах;
  • на электродвигателях постоянного тока серии П2.

Реле скорости РС-Э полностью функционально заменяет собой реле скорости РС.3М ТУ 25-02.381473-78.

Выпускаемые модификации

  • При заказе могут быть заданы любые пороговые значения частоты вращения (уставки).
  • Значения уставок указаны для вала реле РС-Э, срабатывание уставки происходит при достижении скорости вращения вала до данного значения.
  • Реле скорости измеряет скорость вращения собственного вала (скорость вала привода).
  • Если между коленчатым валом и приводом реле скорости установлен повышающий редуктор, то уставки реле необходимо выбирать с учетом передаточного числа.

В настоящее время выпускаются следующие варианты исполнения:

Тип Обозначение Частота вращения, об/мин Uпит, В
“Уст. 1” “Уст. 2” “Уст. 3”
РС-Э-1 ААРЛ.402141.002 500 НЗ+НР 1350 НЗ+НР 1700 НР 24
РС-Э-2 ААРЛ.402141.002-01 500 НЗ+НР 1440 НЗ+НР 1700 НР 24
1650
РС-Э-3 ААРЛ.402141.002-02 500 НЗ+НР 1440 НЗ 75
1650
РС-Э-4 ААРЛ.402141.002-03 500 НЗ+НР 1440 НР 1700 НР 75
1650
РС-Э-5 ААРЛ.402141.002-04 440 НЗ+НР 1270 НЗ+НР 1510 НР 24
1060
РС-Э-6 ААРЛ.402141.002-05 700 НЗ+НР 1400 НЗ+НР 1750 НР 24
РС-Э-7 ААРЛ.402141.002-06 835 НЗ+НР 1250 НЗ+НР 1720 НР 24
РС-Э-8 ААРЛ.402141.002-07 1150 НЗ+НР 75
РС-Э-9 ААРЛ.402141.002-08 500 НЗ+НР 750 НЗ+НР 1030 НР 24
РС-Э-10 ААРЛ.402141.002-09 300 НЗ+НР 1380 НЗ+НР 24
РС-Э-11 ААРЛ.402141.002-10 500 НЗ+НР 1650 НЗ+НР 110
РС-Э-12 ААРЛ.402141.002-11 675 НЗ+НР 1125 НЗ+НР 1290 НР 24
РС-Э-13 ААРЛ.402141.002-12 250 НЗ+НР 1650 НЗ+НР 24
РС-Э-14 ААРЛ.402141.002-13 300 НЗ+НР 1250 НЗ+НР 1700 НР 24
РС-Э-15 ААРЛ.402141.002-14 350 НЗ+НР 750 НЗ+НР 850 НР 24
765
РС-Э-16 ААРЛ.402141.002-15 750 НЗ+НР 1250 НЗ+НР 1750 НР 24
РС-Э-17 ААРЛ.402141.002-16 1100 НЗ+НР 24
РС-Э-18 ААРЛ.402141.002-17 225 НР 900 НР 1090 НР 24
  • В РС-Э в качестве выходных реле используются твердотельные реле. При отсутствии напряжения питания все контакты выходных реле имеют большое сопротивление (разомкнуты) вне зависимости от частоты вращения.
  • Реле РС-Э-2, РС-Э-3, РС-Э-4 обеспечивают два варианта “Уст. 2” - 1440 или 1650 об/мин, реле РС-Э-5 - 1270 или 1060 об/мин, а реле РС-Э-15 - 750 или 765 об/мин. Значение “Уст. 2” устанавливает потребитель переключателем. Переключатель защищен от случайной переустановки.
  • Реле РС-Э-3, РС-Э-4, РС-Э-8 и РС-Э-11 предназначены для установки на дизеля для тепловозов (Uпит.= 75 В и 110 В).
Технические характеристики
Максимальная частота вращения, об/мин 4000
Класс точности 0,5
Пороговые значения выдаваемых сигналов (по требованию заказчика значения могут быть изменены)
РС-Э-1, об/мин 500; 1350; 1700
РС-Э-2, об/мин (1440 или 1650 устанавливает потребитель) 500; 1440; 1700 500; 1650; 1700
РС-Э-3, об/мин (1440 или 1650 устанавливает потребитель) 500; 1440 500; 1650
РС-Э-4, об/мин (1440 или 1650 устанавливает потребитель) 500; 1440; 1700 500; 1650; 1700
РС-Э-5, об/мин (1270 или 1060 устанавливает потребитель) 440; 1270; 1510 440; 1060; 1510
РС-Э-6, об/мин 700; 1400; 1750
РС-Э-7, об/мин 835; 1250; 1720
РС-Э-8, об/мин 1150
РС-Э-9, об/мин 500; 750; 1030
РС-Э-10, об/мин 300; 1380
РС-Э-11, об/мин 500; 1650
РС-Э-12, об/мин 675; 1125; 1290
РС-Э-13, об/мин 250; 1650
РС-Э-14, об/мин 300; 1250; 1700
РС-Э-15, об/мин (750 или 765 устанавливает потребитель) 350; 750; 850 350; 765; 850
РС-Э-16, об/мин 750; 1250; 1750
РС-Э-17, об/мин 1100
РС-Э-18, об/мин 225; 900; 1090
Электрические параметры контактов реле:
максимальное коммутируемое напряжение постоянного тока любой полярности
РС-Э-1, -2, -5 ... -7, -9, -10, -12 ... -18, В 31,2
РС-Э-3, РС-Э-4, РС-Э-8, В 83,2
РС-Э-11, В 160
максимальный коммутируемый ток, А 1,0
характер нагрузки активный
Цикл измерения, мс 500 ± 100
Напряжение питания:
РС-Э-1, -2, -5 ... -7, -9, -10, -12 ... -18, В от 18 до 31,2
РС-Э-3, РС-Э-4, РС-Э-8, В от 48 до 83,2
РС-Э-11, В от 48 до 160
Потребляемая мощность, не более, Вт 2,0
Габаритные размеры, мм 134 х 132
Масса, не более, кг 1,1
Степень защиты по ГОСТ 14254-96 IР65

Комплект поставки

  1. Реле электронное РС-Э выбранной модификации.
  2. Комплект монтажных частей.
  3. Комплект эксплуатационной документации.
