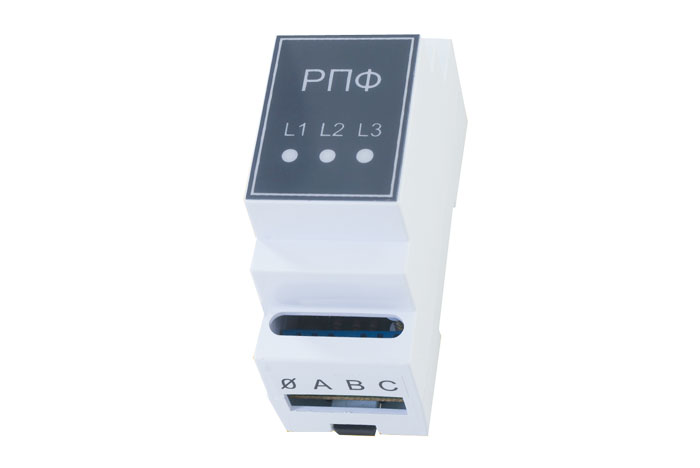

Реле пропадания фаз РПФ

Цена по запросу

В наличии

Артикул товара: 1983

pdf Руководство по эксплуатации

Добавить в корзину

Добавить к сравнению

info.mansarprom@gmail.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 29.04.2025 * 1050 ₽**

СДЭК 30.04.2025* 920 ₽**

DPD 28.04.2025* 400 ₽**

Самовывоз 29.04.2025* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Реле
Производитель	Akip Don

Дополнительные характеристики
Напряжение питания	0-430 В
Потребляемая мощность	0,5 Вт
Тип крепления	на din-рейку

Реле пропадания фаз РПФ – это простейшее решение наиболее распространенных проблем в трехфазной электросети: пропадание фазы, слипание фаз, перекос фаз. Монтаж на DIN-рейку. Коммутируемый ток до 10 А.

Реле пропадания фаз РПФ – это простейшее решение наиболее распространенных проблем в трехфазной электросети. Прибор предназначен для автоматического отключения если произошло пропадание фазы, слипание фаз, перекос фаз более чем на 45 Вольт.

Основные функции

Определение пропадания фаз.
Определение слипания фаз.
Определение перекоса фаз более 45 Вольт.
Формирование всех временных выдержек для отключения и подключения нагрузки при нештатных ситуациях.

Прибор РПФ представляет собой электромагнитное реле, управляемое микропроцессором, который анализирует параметры трехфазной электросети. Если параметры сети соответствуют норме, то происходит включение реле, если нет, то реле не включается. Также, если в процессе эксплуатации параметры сети выйдут из нормы, то реле выключится после задержки 2-6 секунд. После восстановления фаз, по истечении 10-секундной задержки, подача напряжения восстановится.

Само выходное реле подключается к автоматике управления конкретного потребителя (как правило, к пускателю). Максимальная нагрузка, напрямую подключаемая к прибору, не должна превышать 10 Ампер. Индикация состояния реле и аварийных ситуаций не осуществляется.

Монтаж прибора производится на стандартную 35-мм DIN-рейку, коммутация осуществляется через стандартные клеммы.

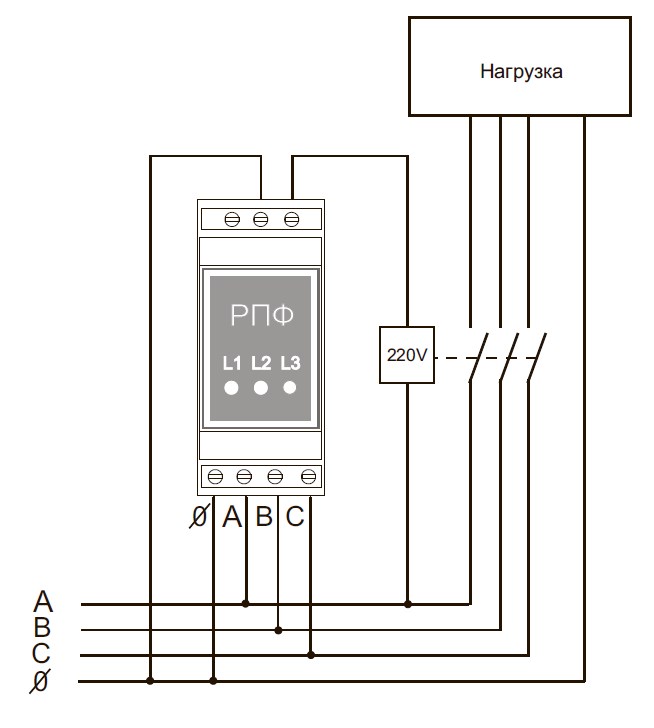

"Схема подключения РПФ"

Рис.1 Схема подключения РПФ

Технические характеристики
Параметры	Значение
Максимальный коммутируемый ток при cos φ =1	10 Ампер
Сигнализация причины срабатывания	нет
Время задержки выключения нагрузки	2-6 секунд
Время задержки включения нагрузки	10 сек
Напряжение питания прибора	допустимое от 0 до 430 Вольт
Потребляемая мощность	не более 0,5 Вт
Способ монтажа (подключения)	DIN-рейка
Габаритные размеры	3,5х9х6,5 см (эквивалент 2 стандартных токовых автомата)
