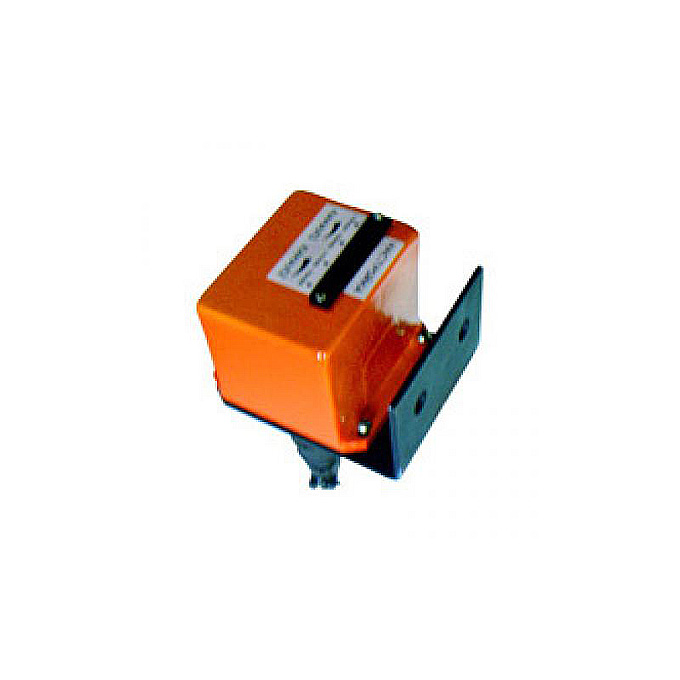

Реле контроля давления РМ

Реле контроля давления РМ предназначены для контроля избыточного давления, вакуумметрического давления, вакуумметрического и избыточного давлений, перепада давления воздуха или газа и обеспечивают выдачу электрического сигнала при достижении контролируемых параметров (давления или разности давлений) заданного значения.

Применение

Для контроля, управления и регулирования давления или разности давлений воздуха или газа.

Условия эксплуатации

• температура от -30 до +60°С,
• относительная влажность 98% при температуре 35°С (исполнение С4 по ГОСТ 12997-84, что соответствует исполнению УХЛ категории 2 по ГОСТ 15150-69).
• Условия, соответствующие маркировке IP42 по ГОСТ 14254-96.

Технические характеристики

• Контролируемая среда:
  • воздух или газы, неагрессивные относительно сталей, маслостойких резин и пластмасс.
• Температура контролируемой среды в месте установки реле: от -10 до +50°С.
• Класс загрязненности контролируемой среды - не хуже 10 по ГОСТ 17433-80.
• Количество коммутируемых электрических цепей – два независимых канала с элементом коммутации реле типа TRJ-24VDC.
• Зона возврата (зона нечувствительности), выраженная в процентах от диапазона уставок, в зависимости от температуры окружающей среды, не должна быть более:
  • 0,5 от 0 до плюс 60°С;
  • 1,5 от 0 до минус 30°С.
• Разброс срабатывания, выраженный в процентах от диапазона уставок, не должен быть более – 0,5.
• Напряжение питания постоянного тока – (24+2,4/-3,6) В.
• Потребляемая мощность, не более – 3 ВА.
• Масса, не более - 0, 75 кг.
• Габаритные размеры, не более 100 х 100 х 80 мм.

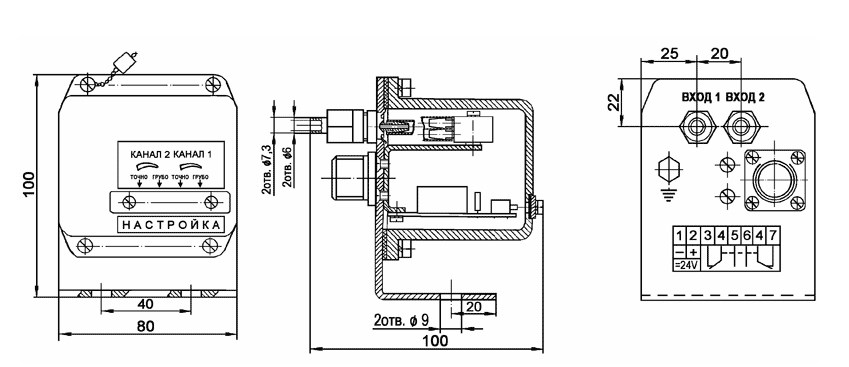

Рис.1 Схема габаритных размеров реле контроля давления РМ
