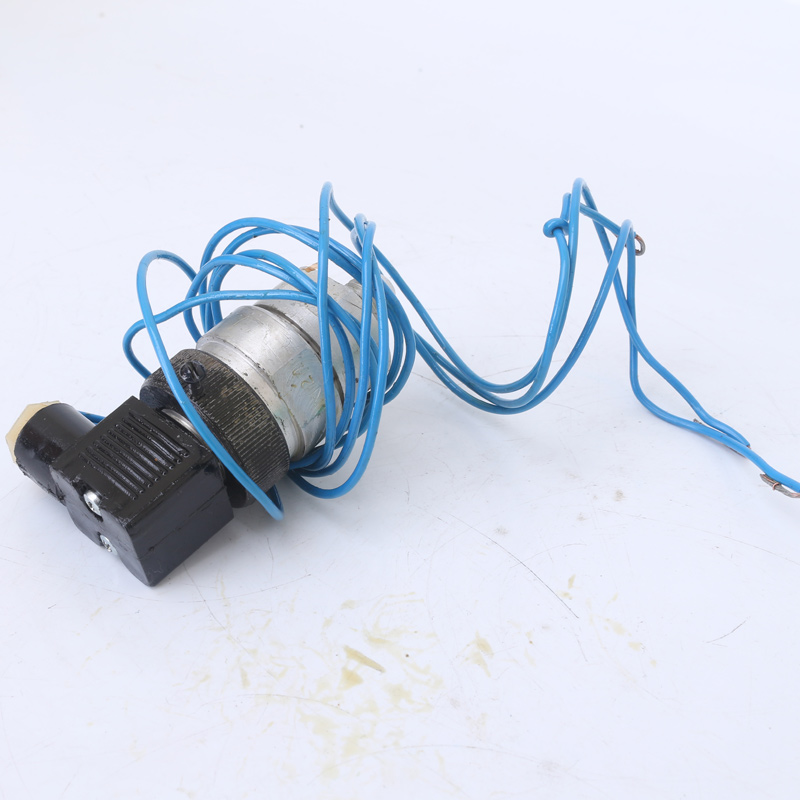

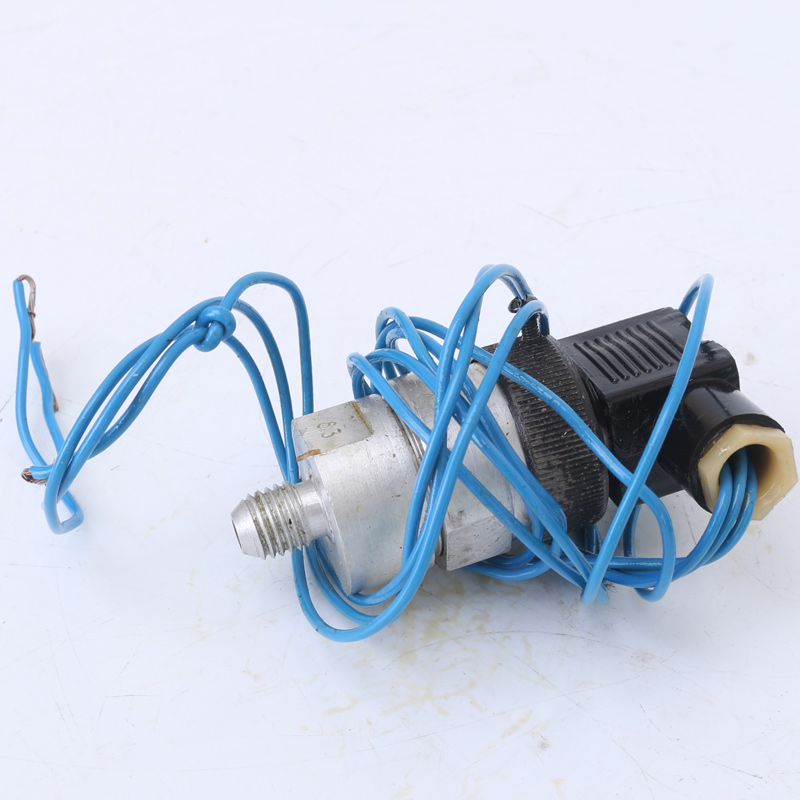

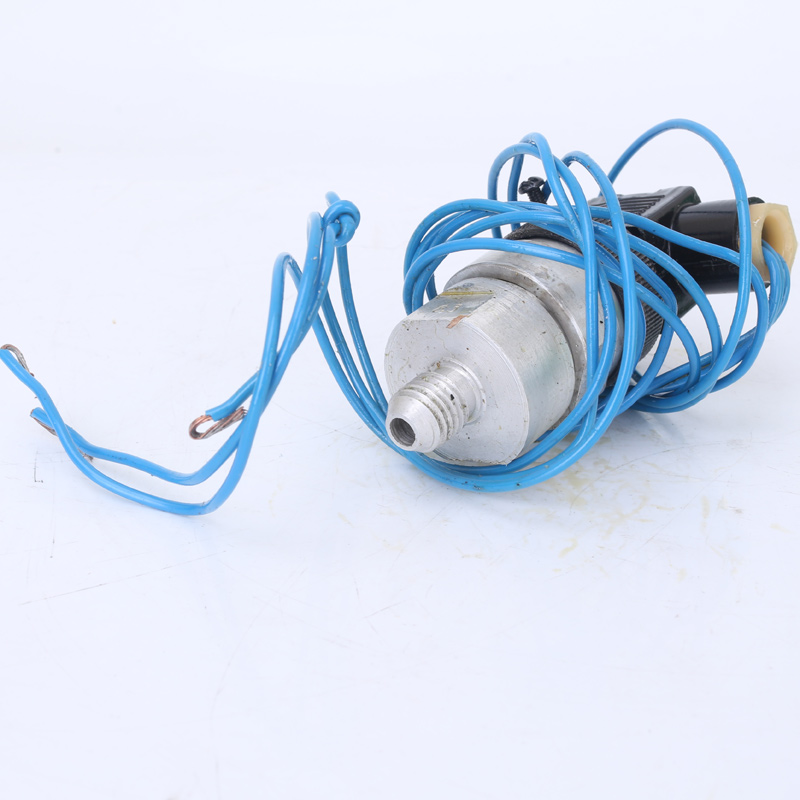

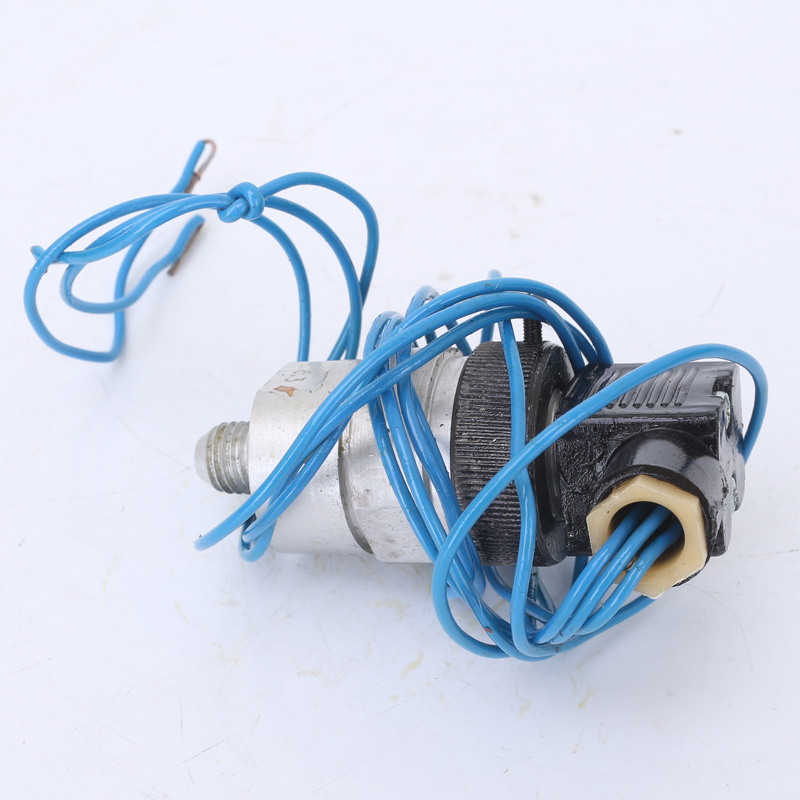

Реле давления МРДР-6.3

Цена по запросу
В наличии
Артикул товара: 159
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 26.06.2021 * 1050 ₽**

СДЭК 27.06.2021* 920 ₽**

DPD 25.06.2021* 400 ₽**

Самовывоз 26.06.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Реле давления
Производитель НЗСФО
Дополнительные характеристики
Напряжение питания24 В
Конструктивное исполнениеМалогабаритное
Область примененияКузнечно-прессовое оборудование, Станки
Другие особенностиМРДР

Реле давления МРДР-6.3 малогабаритное используется в смазочных системах кузнечно-прессового оборудования, станков и других машин для контроля давления.

Исполнение

Реле давления МРДР-6.3 состоит из:

  • Корпуса.
  • Поршня.
  • Мембраны.
  • Пружины.
  • Кольца.
  • Нижнего и верхнего вкладыша.
  • Штока.
  • Изолированных кабелей.
  • Упора.
  • Микропереключателя.
  • Крышки.

Кольцо является чувствительным к давлению элементом. Корпус обладает резьбовым штуцером для соединения с исследуемой магистралью, а крышка оснащена разъемом для подключения металлорукава.

Увеличение давления масла в магистрали приводит к тому, что мембрана начинает растягиваться и сжимать пружину. Крепежный элемент микропереключателя включается, упор передает усиливающее действие давления на корпус устройства после ответа микропереключателя.

При падении давления в магистрали происходит возврат поршня в начальное положение и выключение микропереключателя.

Настроить устройство на определенный показатель давления можно с помощью вращения регулировочной гайки. Повышение величины давления производится перемещением гайки по часовой стрелке.

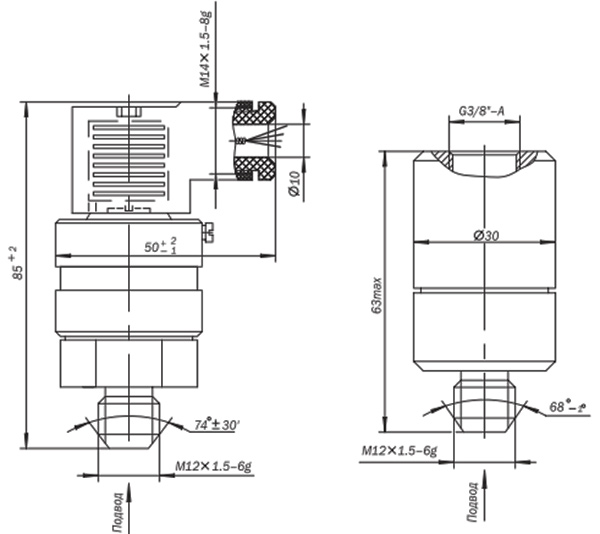

Рис.1. Габаритный чертеж реле давления МРДР-6.3
Рис.1. Габаритный чертеж реле давления МРДР-6.3

Технические характеристики
Параметр Значение
Номинальное давление, МПа 0,63
Диапазон регулирования давления, МПа 0,1-0,63
Погрешность срабатывания, %, не более ±10
Напряжение питания постоянного тока, В 24
Длительный ток через контакты, А 0,5
Частота включений в минуту, не более 2
Масса, кг 0,2

Эксплуатация

Реле давления МРД работают на чистых минеральных маслах кинематической вязкостью от 10 до 600 мм2/с (сСт), температура масла от +5°С до +50°С. Температуре окружающей среды от +1°С до +40°С.
