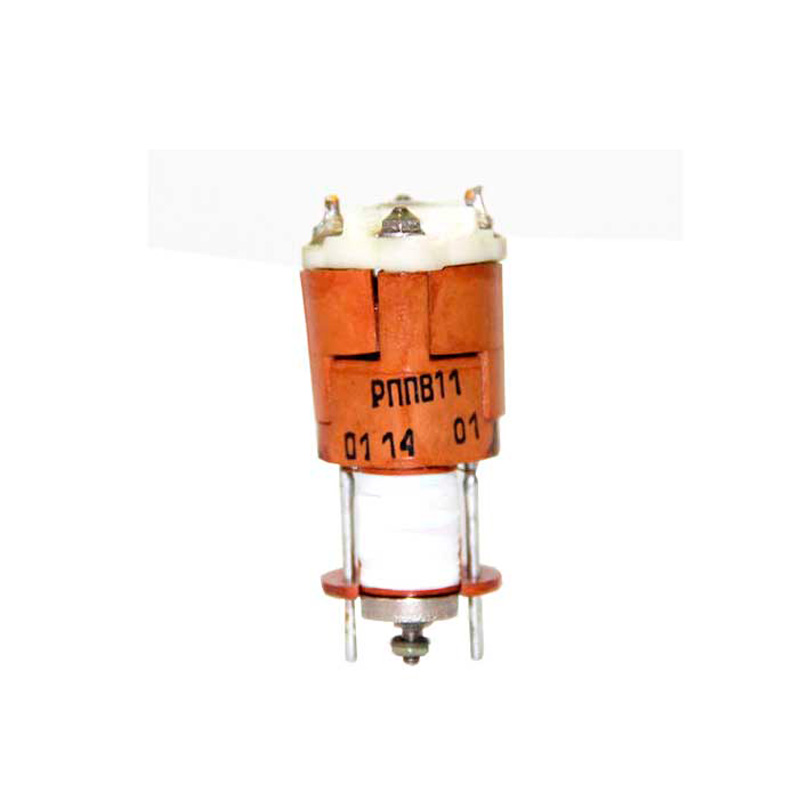

Реле электромагнитное РППВ 11

Цена по запросу
В наличии
Артикул товара: 1044
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 08.07.2022 * 1050 ₽**

СДЭК 09.07.2022* 920 ₽**

DPD 07.07.2022* 400 ₽**

Самовывоз 08.07.2022* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Реле электромагнитные
Производитель Радиореле
Дополнительные характеристики
Диапазон измерений-50-70 градусов

Реле электромагнитное РППВ 11 предназначено для коммутации электрических сигналов частотой до 30 МГц.

Основные электрические параметры
Исполнения Рабочее
напряжение,
В
Напряжение срабатывания и отпускания, В Сопротивление
обмотки, Ом
ШИ4.562.010 12.6+ 1.4- 4 2 - 8 24 ± 2
ШИ4.562.011 27+ 3- 6 4 - 18 90 ± 5
Режимы коммутации
Частота
пропускаемого
сигнала
МГц
Величина пропускаемого
сигнала, не более
Частота коммутации,
Гц, не более
Число коммутационных
циклов, не более
напряжения, кВ (эфф.) ток, А при норм.
темпер.
в т.ч. при
353К (+70°С)
1.5 1.4 6 2

105

5*104
6 1.3 6
15 1.2 5
30 1.0 2.5
  • Масса реле не более 17 г.
  • Сопротивление контактов: ≤0.2 Ом макс.
  • Время срабатывания: 15 мс макс.
  • Время отпускания: 15 мс макс.

Эксплуатация

Электромагнитное реле остается работоспособным при воздействии:

  • температуры окружающей среды от -50°С до +70°С.
  • относительной влажности воздуха до 98% при +40°С.
  • атмосферного давления от 1.07·104 Па до 6·104 Па

"Схема габаритных размеров РППВ 11"

Рис.1 Схема габаритных размеров РППВ 11

"Схема подключения РППВ 11"

Рис.2 Схема подключения
