Реле электромагнитное РПЭ-1

Цена по запросу
В наличии
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 10.07.2022 * 1050 ₽**

СДЭК 11.07.2022* 920 ₽**

DPD 09.07.2022* 400 ₽**

Самовывоз 10.07.2022* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Реле электромагнитные
Производитель Радиореле
Дополнительные характеристики
Напряжение питания60-130 В, 185-300 В, 200-420 В
Диапазон измерений-40-70 градусов
Потребляемая мощность300 мВт

Реле РПЭ-1 представляют собой пусковые релейные системы переменного тока, с одним рабочим контактом размыкающего типа. Релейная система этой серии представляет собой неполяризованный электромагнитный механизм, позволяющий осуществлять запуск электрических моторов асинхронного типа. С помощью этих реле можно автоматически отключать пусковые конденсаторы после разгона однофазного электромотора, величина рабочей мощности которого составляет не более 1,5 кВт. Благодаря наличию этих устройств можно коммутировать токи величиной до 30 А.

Эксплуатационные условия

Пусковые реле предназначены для использования в воздушной среде, температура которой может находиться в диапазоне значений от -40ºС до +70ºС, а влажность воздуха в рабочей зоне не должна превышать 98% при температурах не выше +35ºС.

В местах использования релейных систем этой серии допускаются синусоидальные вибрации, генерируемые запускаемыми электродвигателями. Их частоты могут составлять значения от 10 Гц до 200 Гц, а величина ускорения 50 м/с2. Конструкция реле способна выдерживать также и ударные нагрузки с показателем ускорения не более 150 м/с2.

Технические характеристики

Число контактных групп:

1

Значение коммутируемого тока:

30 А

Величина коммутируемых напряжений:

0,22 кВ; 0,38 кВ

Значение напряжений:

-рабочего:

-срабатывания:

-отпускания:



200…420 В

185…300 В

60…130 В

Величина потребляемой реле мощности:

300 мВт

Тип подключаемой нагрузки:

емкостная

Количество срабатываний реле:

3·104

Величина габаритных размеров:

67×49×42 мм

Вес устройства:

90 грамм

Область применения

Релейные устройства РПЭ-1 устанавливаются в системы управления работой электрических проводов, используемых в составе различного промышленного оборудования. Реле поддерживают работу с емкостными нагрузками.

Особенности конструкции

Реле электромагнитное серии РПЭ-1 представляют собой устройства в миниатюрном форм-факторе, которые владеют металлическим герметизированным корпусом из пластика. Внутри такого корпуса устанавливаются функциональные элементы релейной системы, которые обеспечивают срабатывание отключающихся контактов, как только электромотор выходит на рабочий режим.

Функциональная схема реле не требует дополнительных настроек и может использоваться сразу после установки в контролируемую электрическую цепь.

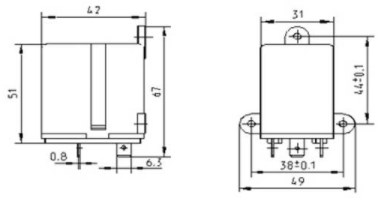

"Схема габаритных размеров реле РПЭ-1"

Рис.1 Схема габаритных размеров реле РПЭ-1

"Схема электрическая РПЭ-1"

Рис.2 Схема электрическая
