Основные характеристики
Категория Реле электромагнитные
Производитель Радиореле
Дополнительные характеристики
Диапазон измерений-60-85 градусов

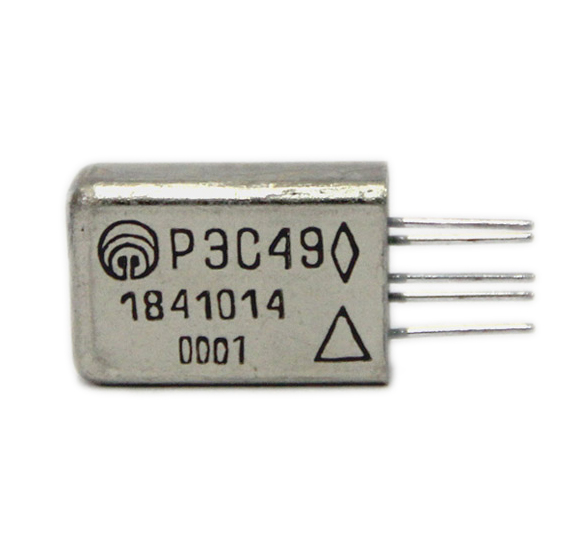

Реле электромагнитное РЭС-49 служит для коммутации электрических цепей постоянного тока. Герметичное, двухпозиционное, одностабильное с одним переключающим контактом, предназначено для коммутации электрических цепей постоянного и переменного тока.

Типоисполнения
Исполнения Рабочее
напряжение,
В
Ток срабатывания
при 298К( +25°С), В,
не более
 Сопротивление
обмотки при 298К (+25°С), Ом
РС4.569.421-00.,-04.,-05.,-09.,-12. 27+9-5 18,5 1900+285-380
РС4.569.421.-01.;-06.;-13. 18±2 12,2 800±160
РС4.569.421-02.,-07. 12+4-2 7,2 270±40,5
РС4.569.421-03.,-08. 6+2-1 3,8 65+6,5-9,75
Режим коммутации
Диапазоны коммутации  Вид
нагрузки
 Род тока  Частота
коммутации,
Гц, не более
Число коммутационных
циклов, не более
 тока, А  напряжения, В  при норм.
темпер.
в т.ч. при
353К (+80°С)
10-6 - 0,001 0,05 – 10 акт. пост. 10 105 2,5*104
0,001 - 0,05 6 – 36 τ≤15 мс пост. 5 2,5*103 1,25*103
0,001 -0,1 6 – 150 акт. пост. 10 105 2,5*104
0,01 - 0,1 6 – 100 акт. 50 Гц ≤5 5*104 1,25*104
0,1 - 1 6 – 36 акт. пост. 10 105 2,5*104
1 - 6 аналогичных реле 20 – 36 индукт. пост. 10 105 2,5*104
7 - 48 аналогичных реле 20 – 36 индукт. пост. 10 104 2,5*103
Обмотка ДП-29 20 – 36 индукт. пост. 1 104 2,5*103
1 - 5 аналогичных реле 16 – 20 индукт. пост. 10 105 2,5*104
6 - 36 аналогичных реле 16 – 20 индукт. пост. 10 104 2,5*103

Эксплуатация

Электромагнитное реле остается работоспособным при воздействии:

  • температуры окружающей среды от -60°С до +85°С.
  • относительной влажности воздуха до 98% при +35°С.
  • атмосферного давления от 1,333·10-6 Па (10-8 мм рт.ст.) до 305900 Па (2300 мм рт.ст.)

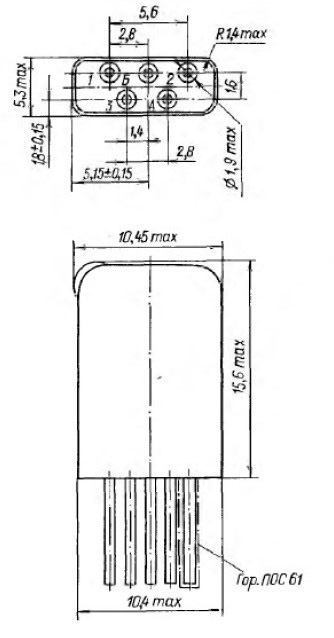

"Схема габаритных размеров реле РЭС-49"

Рис.1 Схема габаритных размеров реле РЭС-49

"Схема подключения РЭС-49"

Рис.2 Схема подключения РЭС-49

Условия эксплуатации

Электромагнитное реле остается работоспособным при воздействии:

  • температуры окружающей среды от -60°С до +85°С.
  • относительной влажности воздуха до 98% при +35°С.
  • атмосферного давления от 1,333·10-6 Па (10-8 мм рт.ст.) до 305900 Па (2300 мм рт.ст.)
