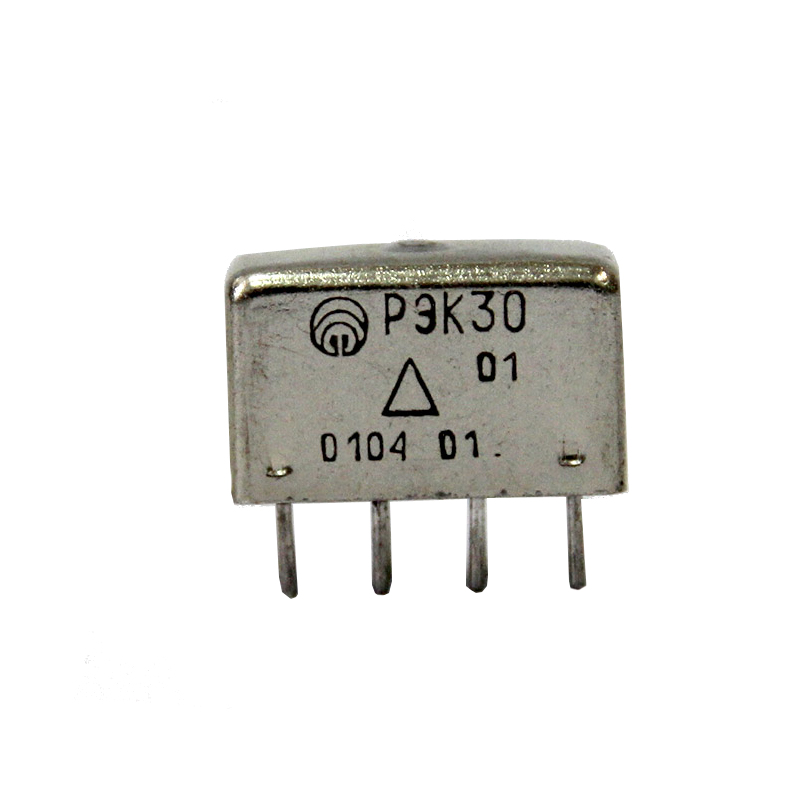

Реле электромагнитное РЭК-30

Цена по запросу
В наличии
Артикул товара: 1034
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 10.07.2022 * 1050 ₽**

СДЭК 11.07.2022* 920 ₽**

DPD 09.07.2022* 400 ₽**

Самовывоз 10.07.2022* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Реле электромагнитные
Производитель Радиореле
Дополнительные характеристики
Напряжение питания6-150 В, 4,5-66 В
Диапазон измерений-20-70 градусов

Реле электромагнитное РЭК-30 служит для коммутации электрических цепей постоянного и переменного тока частотой от 50 Гц до 1100 Гц в электронных АТС типа МТ-20 или аналогичных.

Типоисполнения

Наименование

Рабочее
напряжение,
В

Ток срабатывания
при 298К ( +25°С), В,
не более

 Сопротивление
обмотки при 298К (+25°С), Ом

РФ4.500.473-00.

60 ± 6

10

3200 ± 320

РФ4.500.473-01.

24 ± 2.4

21

650 + 97- 65

РФ4.500.473-02.

5 ± 0.5

90

32 + 4.8- 3.2

РФ4.500.473-03.

12 ± 1.2

42

165 + 16.5- 8.2

РФ4.500.473-04.

16 ± 1.6

22

500 + 25- 95

РФ4.500.473-05.

24 ± 2.4

9.6

1800 ± 180

Режимы коммутации

Диапазоны коммутации

Вид
нагрузки

 Род тока

Частота
коммутации,
Гц, не более

Число коммутационных
циклов, не более

 тока, А

 напряжения, В

 при норм.
темпер.

в т.ч. при
373К (+100°С)

0.3 – 0.8

6 – 24

акт.

пост.

0.33

5·105

104

0.05 – 0.2

40 – 150

акт.

пост.

0.33

1.5·105

104

0.1 – 0.4

30 – 125

акт.

перем.

0.33

106

104

0.3 – 1.25

10 – 40

акт.

перем.

0.33

5·105

104

0.04 – 0.15

30 – 70

акт.

пост.

0.33

106

104

0.2 – 0.5

150 – 220

акт.

пост.

0.33

104

103

0.2 – 0.5*

150 – 220

акт.

перем.

0.33

104`

103

0.001 – 0.05

20 – 100

cosφ≥0.3

перем.,100кГц

0.33

5·104

104

0.5 – 0.8**

150 – 220

cosφ≥0.5

перем.

0.1

105

-

0.02 – 0.1

40 – 120

акт.

пост.

0.33

104

5·103

  • Возможность применения при навесном и печатном монтаже
  • Коммутирует ток от 0.04 А до 1.25 А.
  • Масса реле не более 10 г.
  • Технические условия РФ4.500.473 ТУ.

Эксплуатация

Электромагнитное реле остается работоспособным при воздействии:

  • температуры окружающей среды от -20°С до +70°С.
  • относительной влажности воздуха до 98% при +35°С.
  • атмосферного давления от 53·103 Па ( 400 мм рт.ст.) до 107·103 Па (800 мм рт.ст.)

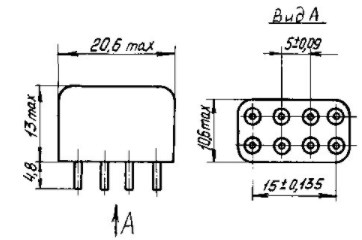

"Схема габаритных размеров реле РЭК-30"

Рис.1 Схема габаритных размеров реле РЭК-30

"Схема подключения РЭК-30"

Рис.2 Схема подключения

Технические характеристики

  • Количество контактов - 2.
  • Коммутируемый ток - от 0,04 А до 1,25 А.
  • Коммутируемое напряжение - от 6 В до 150 В.
  • Рабочее напряжение - от 4,5 В до 66 В.
  • Частота срабатывания - не более 0,33 Гц.
  • Число коммутационных циклов - не более 500 000.
  • Ток срабатывания - не более 90 мА.
  • Сопротивление контакта РЭК-30 - не более 1,5 Ом.
  • Сопротивление обмотки - от 25,5 Ом до 3520 Ом.
  • Сопротивление изоляции реле между токоведущими цепями, между токоведущими цепями и корпусом:
    • в нормальных климатических условиях (обмотка обесточена) - 200 МОм;
    • в условиях повышенной влажности - 5 МОм;
    • в условиях повышенной влажности между обмоткой и корпусом - 10 МОм;
    • при максимальной температуре (после выдержки обмотки под рабочим напряжением) - 50 МОм.
  • Испытательное переменное напряжение РЭК30 между токоведущими элементами, между токоведущими элементами и корпусом:
    • в нормальных климатических условиях - 500 В;
    • в нормальных климатических условиях между токоведущими элементами - 350 В;
    • в условиях повышенной влажности - 350 В;
    • при пониженном атмосферном давлении - 260 В
  • Время:
    • срабатывания - 6 мс;
    • отпускания - 3 мс.
  • Ток питания РЭК-30 - постоянный.
  • Напряжение источника питания - 5 В; 12 В; 24 В; 60 В.
  • Срок сохраняемости - 12 лет.
  • Габаритные размеры - 10,6×20,6×13 мм.
  • Масса - 10 г.
