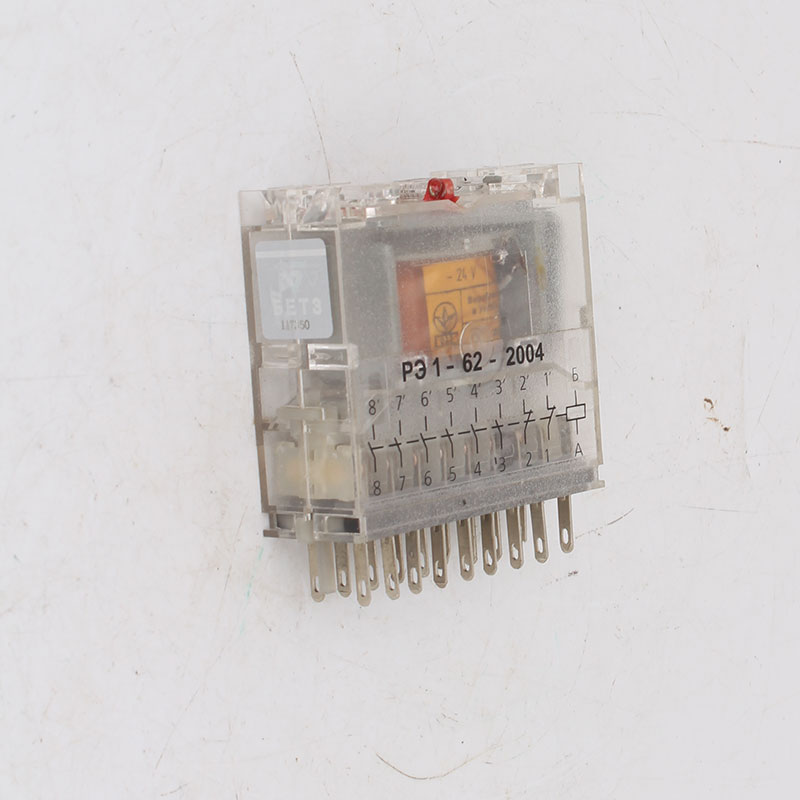

Реле электромагнитное промежуточное РЭ-1

Цена по запросу

В наличии

Артикул товара: 201

pdf Инструкция по эксплуатации

Добавить в корзину

Добавить к сравнению

info.mansarprom@gmail.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 03.05.2024 * 1050 ₽**

СДЭК 04.05.2024* 920 ₽**

DPD 02.05.2024* 400 ₽**

Самовывоз 03.05.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Реле электромагнитные
Производитель	БЭТЗ

Дополнительные характеристики
Напряжение питания	12-220 В, 12-440 В
Потребляемая мощность	4 Вт, 7 В·А
Конструктивное исполнение	Промежуточные, Постоянного тока, Переменного тока
Тип крепления	Металлическая рейка
Другие особенности	РЭ

Реле электромагнитное промежуточное РЭ-1 являются комплектующим изделием и изготавливается для нужд народного хозяйства.

Реле предназначены для применения в цепях управления электроприводами переменного тока напряжением до 380 В частоты 50 Гц, 440 В 60 Гц, постоянного тока напряжением до 220 В.

В зависимости от типа контактной группы, наличия колодки контактной разъемной, способа присоединения внешних проводников, рода тока, значения номинального напряжения, реле выпускаются в различных исполнениях.

Условия эксплуатации

Реле электромагнитное РЭ-1 изготавливается в климатическом исполнении О категории размещения 4 по ГОСТ 15150-69.

Реле также пригодны для эксплуатации:

в макроклиматических районах с умеренным климатом (У) и макроклиматических районах как с сухим так и с влажным тропическим климатом (Т) в закрытых помещениях с естественной вентиляцией - без искусственно регулируемых климатических условий (категорий размещения 3);
в макроклиматических районах с умеренным и холодным климатом (УХЛ) в закрытых отапливаемых помещениях с искусственно регулируемыми климатическими условиями (категория размещения 4).

Оптимальными условиями для использования промежуточного реле РЭ-1 являются:

Температура окружающего воздуха от минус 50°С до плюс 55°С.
Относительная влажность окружающего воздуха не более 98% при температуре 35°С.
Высота над уровнем моря не более 2000 м.
Реле РЭ-1 допускают работу на высоте не более 4300 м при температуре не более 30°С.
В цепях с номинальным напряжением не более 220 В.
Рабочее положение в пространстве – любое.
Окружающая среда (промышленная) не должна содержать пыли в концентрациях, нарушающих работу реле.
Вибрация в диапазоне частот 0,5 Гц - 100 Гц при ускорении 9,8 м/с² (1 g), в диапазоне 5 Гц - 15 Гц при ускорении 29,4 м/с² (3 g).

Технические характеристики
Потребляемая мощность не более:	реле постоянного тока		4 Вт
	реле переменного тока		7 В·А
Номинальный ток контактов			6 А
Номинальное напряжение катушки:	постоянного напряжения		12, 15, 24, 27, 48, 60, 110, 220 В
	переменного напряжения	частоты (50±1) Гц	12, 24, 40, 110, 127*, 220, 380 В
		частоты (60±1) Гц	12, 24, 40, 110, 220, 230, 240, 380, 440 В
Номинальное напряжение контактов:		постоянного напряжения	12-220 В
		переменного напряжения	12-440 В
Наименьший номинальный ток контактов при напряжении 12 В			0,01 А
Допустимый предел изменения номинального напряжения питания Uном			0,85-1,05 В
Испытательное напряжение изоляции			2500 В
Сопротивление изоляции сухого и чистого реле, не бывшего в эксплуатации не менее:		в холодном состоянии	50 МОм
		в нагретом состоянии	10 МОм
Собственное время включения реле, не более			0,03 с
Масса, не более:		реле без колодки контактной разъемной	0,18 кг
		реле с колодкой контактной разъемной с винтовым зажимом	0,3 кг
Реле могут работать в продолжительном, прерывисто-продолжительном, кратковременном, повторно-кратковременном режимах с частотой, не более			1200 включений в час и относительной продолжительностью включения не более 40
Механическая износостойкость реле, не менее:		для переменного тока	20∙10⁶ циклов включения-отключения
		для постоянного тока	30∙10⁶ циклов включения-отключения

* - для замены реле находящихся в эксплуатации.

Номинальный рабочий ток контактов в режиме редких коммутаций
Род тока	Напряжение, В		Ток, А		Параметры нагрузки
Род тока	Номинальное рабочее	Коммутируемое	Номинальный рабочий	Включаемый, отключаемый	Параметры нагрузки
Переменный АС-11	до 40 110 220 380 440	44 121 242 418 484	4 0,6 0,3 0,16 0,05	44 6,6 3,3 1,76 0,55	соsφ _вкл = соsφ _откл = 0,7
Переменный АС-21	до 380 440	до 418 484	0,5 0,1	0,75 0,15	соsφ _вкл = соsφ _откл = 0,95
Переменный А-12	до 380 440	до 418 484	0,4 0,06	0,44 0,066	соsφ _вкл = соsφ _откл = 0,4
Постоянный ДС-11	24 48 60 110 220	26,4 52,8 66 121 242	0,8 0,4 0,25 0,16 0,08	0,88 0,44 0,275 0,176 0,088	τ = 0,033с
Постоянный Д-12	24 48 60 110 220	26,4 52,8 66 121 242	0,6 9,3 0,25 0,16 0,1	0,66 0,33 0,275 0,176 0,11	τ = 0,04с

Номинальный рабочий ток контактов в режиме нормальных коммутаций и коммутационная износостойкость
Род тока	Напряжение, В		Ток, А		Параметры нагрузки
Род тока	Номинальное рабочее	Коммутируемое	Номинальный рабочий	Включаемый, отключаемый	Параметры нагрузки
Переменный АС-11	до 40 110 220 380 440	44 121 242 418 484	4 0,6 0,3 0,16 0,05	44 6,6 3,3 1,76 0,55	соsφ _вкл = соsφ _откл = 0,7
Переменный АС-21	до 380 440	до 418 484	0,5 0,1	0,75 0,15	соsφ _вкл = соsφ _откл = 0,95
Переменный А-12	до 380 440	до 418 484	0,4 0,06	0,44 0,066	соsφ _вкл = соsφ _откл = 0,4
Постоянный ДС-11	24 48 60 110 220	26,4 52,8 66 121 242	0,8 0,4 0,25 0,16 0,08	0,88 0,44 0,275 0,176 0,088	τ = 0,033с
Постоянный Д-12	24 48 60 110 220	26,4 52,8 66 121 242	0,6 9,3 0,25 0,16 0,1	0,66 0,33 0,275 0,176 0,11	τ = 0,04с

Устройство и работа

"Устройство промежуточного реле РЭ-1"

Устройство промежуточного реле РЭ-1

В двух изоляционных многофункциональных частях корпуса 1 размещены электромагнит 2, элементы крепления и подвески якоря 3, соединенного с толкателем 4, панель контактного блока 5 и индикатор срабатывания 6.

В пазах кожуха размещены пружина 7 для крепления реле с помощью защелки и гайки 9 для крепления реле винтом.

Части кожуха скреплены винтом 8. При подаче на катушку питающего напряжения якорь притягивается к сердечнику электромагнита, при этом хвостовик якоря перемещает толкатель-индикатор, замыкает замыкающие контакты и размыкает размыкающие контакты.

При снятии питающего напряжения с обмотки реле якорь, контакты реле и индикатор срабатывания возвращаются в исходное положение.

Выступающая часть толкателя группы контактной с подвижными контактами выполняет функцию индикатора срабатывания и манипулятора ручного срабатывания реле.
