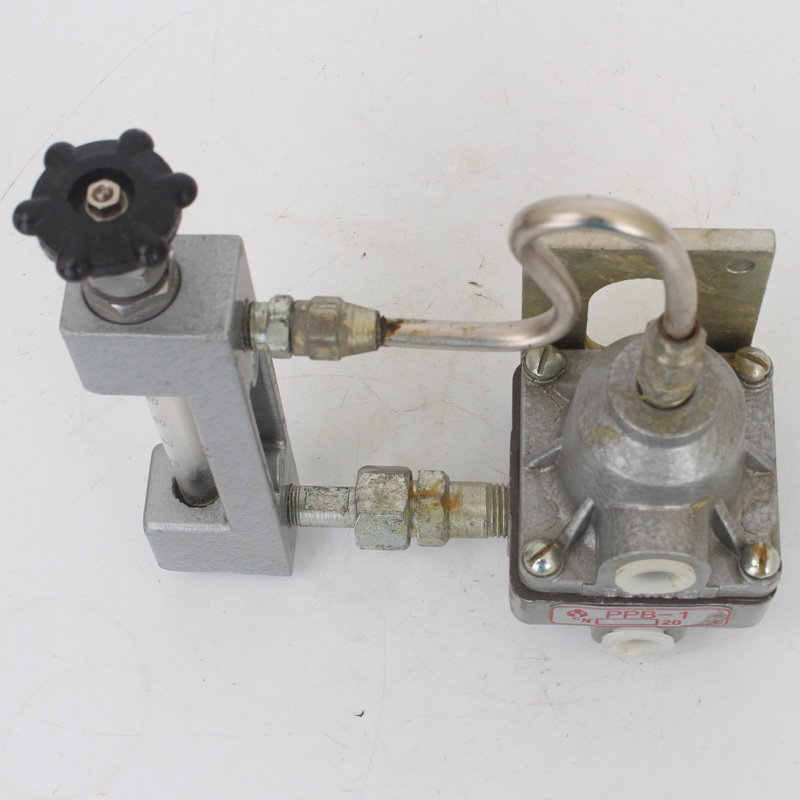

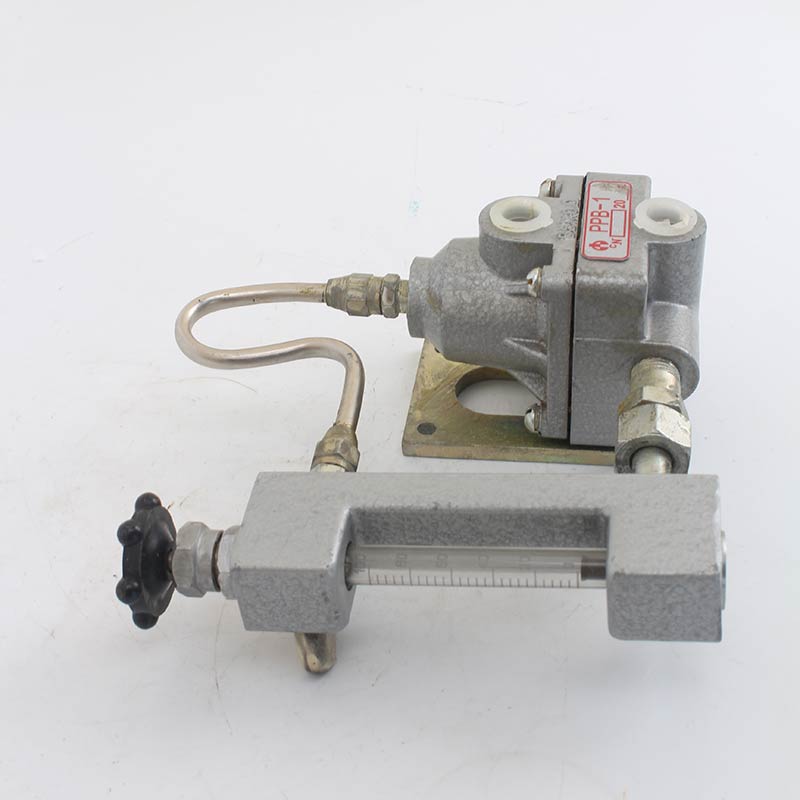

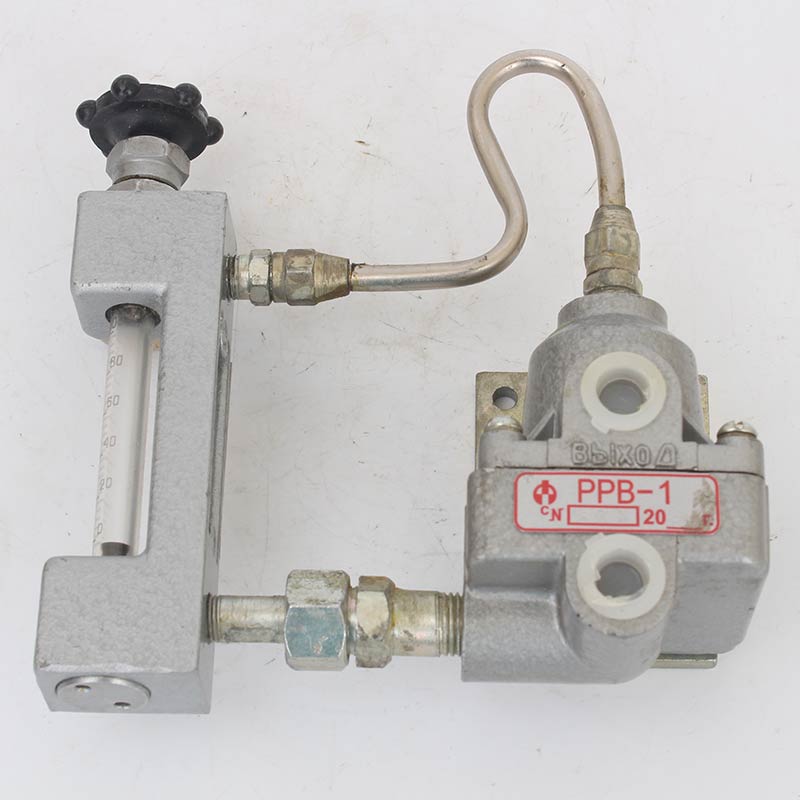

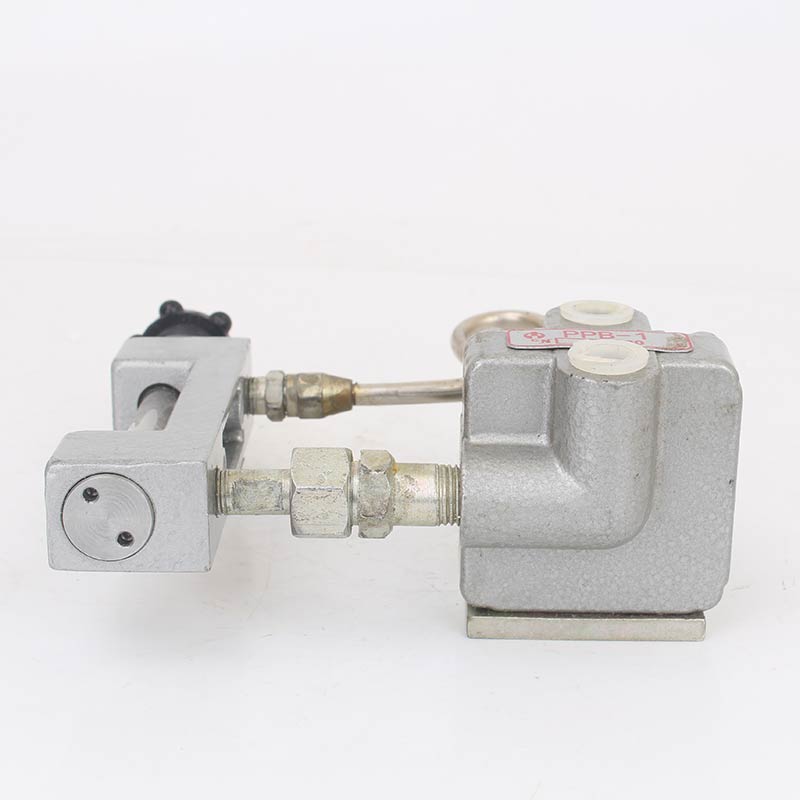

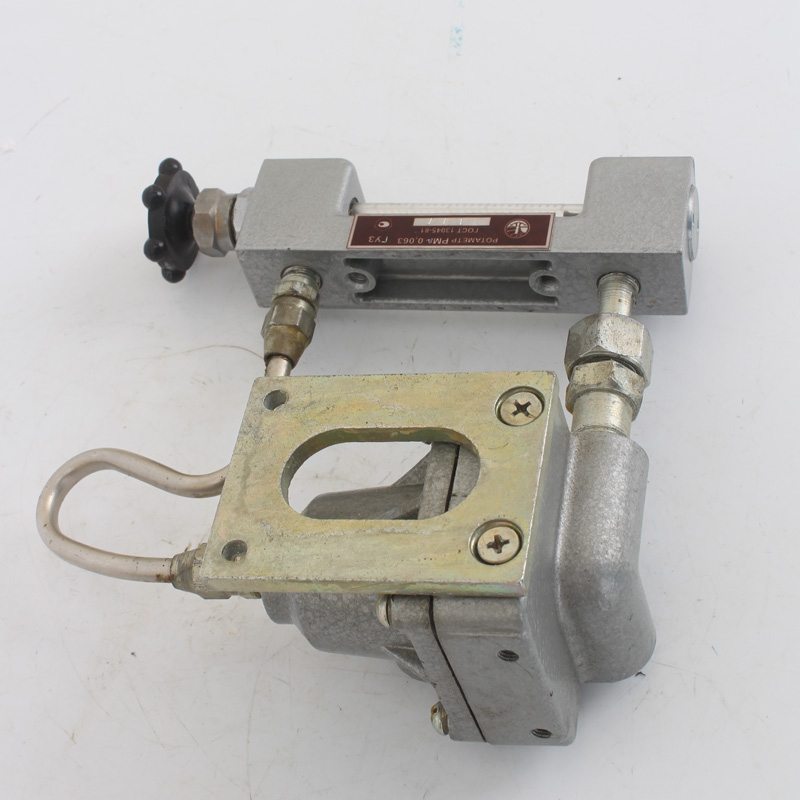

Регулятор расхода воздуха РРВ-1

Регулятор расхода воздуха РРВ-1 предназначен для поддержания заданного значения расхода воздуха, подаваемого в пьезометрические системы измерения уровня жидкости, давления и других параметров жидкости. Могут быть использованы для дозирования подачи инертных газов в зону сварки, в медицине и других отраслях.

Преимущества

• простота конструкции.
• инвариантность расхода к изменениям значений входного и выходного давления.
• длительное и надежное поддержание установленного значения расхода без повседневного обслуживания.
• работа без посторонних источников энергии.

Условия эксплуатации

Регуляторы РРВ-1 предназначены для работы при температуре окружающего воздуха от плюс 5 до плюс 50°С. По устойчивости к климатическим воздействиям регулятор должен соответствовать исполнению УХЛ или О по ГОСТ 15150-69.

Принцип действия

Действие регулятора основано на автоматическом поддержании постоянного перепада давления на дросселе 11, чем обуславливается постоянство расхода воздуха. Регулятор состоит из корпуса 9 и крышки 2, между которыми зажата резиновая мембрана 4 с хлопчатобумажной прокладкой; на мембране закреплен жесткий центр 3, опирающийся на толкатель 5. Под крышкой установлена пружина 1, воздействующая на мембрану. В корпусе 9 имеется шарик 7, который под действием пружины 8 стремится закрыть сопло 6. Сжатый воздух из линии питания подсоединяется к отверстию корпуса 9.

Линия пьезометрической системы измерения параметра подключается к отверстию крышки 2. Ротаметр 10 при помощи штуцеров соединен с подмембранной полостью корпуса и полостью крышки. Шкала ротаметра условная.

Протяженность шкалы 50 мм.

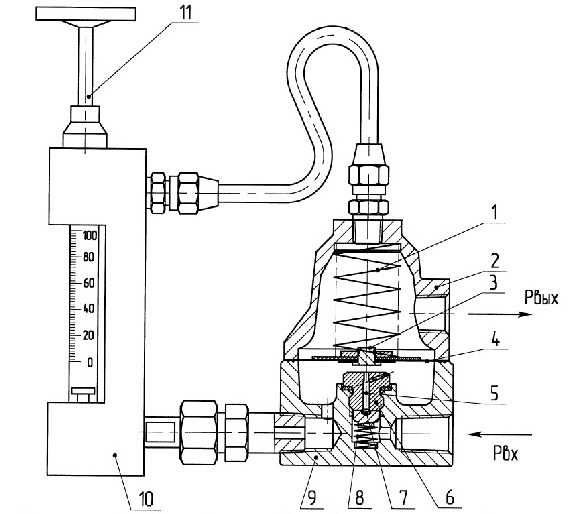

Рис.1 Схема конструкции регулятора РРВ-1

• 1 - пружина; 2 - крышка; 3 - центр; 4 - мембрана; 5 - толкатель; 6 сопло; 7 шарик; 8 пружина; 9 корпус; 10 - ротаметр; 11 дроссель.

Настройка регулятора на заданный расход воздуха производится регулируемым дросселем 11. Так как под действием пружины 1 толкатель 5 отжимает шарик 7, то при открытии дросселя 11 воздух из линии питания поступает через сопло 6 в подмембранную полость и далее через ротаметр и полость крышки в линию пьезометрической системы измерения параметра.

При взаимодействии сил двух пружин 1 и 8 и силы от перепада давления на эффективную площадь мембраны толкатель перемещается, открывая или закрывая сопло шариком. За счет этого перепад на дросселе 11 ротаметра сохраняется постоянным. Мембрана фиксирует определенное положение шарика относительно сопла, что соответствует для данного момента определенному перепаду давления на дросселе, а следовательно, и расходу воздуха через этот дроссель.

В случае изменения режима работы регулятора за счет изменения давления в линии пьезометрической системы или в линии питания сжатым воздухом возникает разбаланс сил, действующих на мембрану. Это приводит к перемещению мембраны и изменению зазора между шариком и соплом, следовательно, к восстановлению прежнего перепада давления на дроссель.

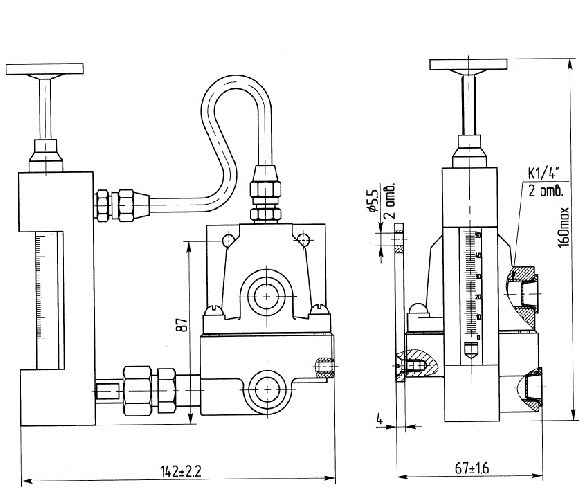

Рис.2 Схема габаритных размеров
