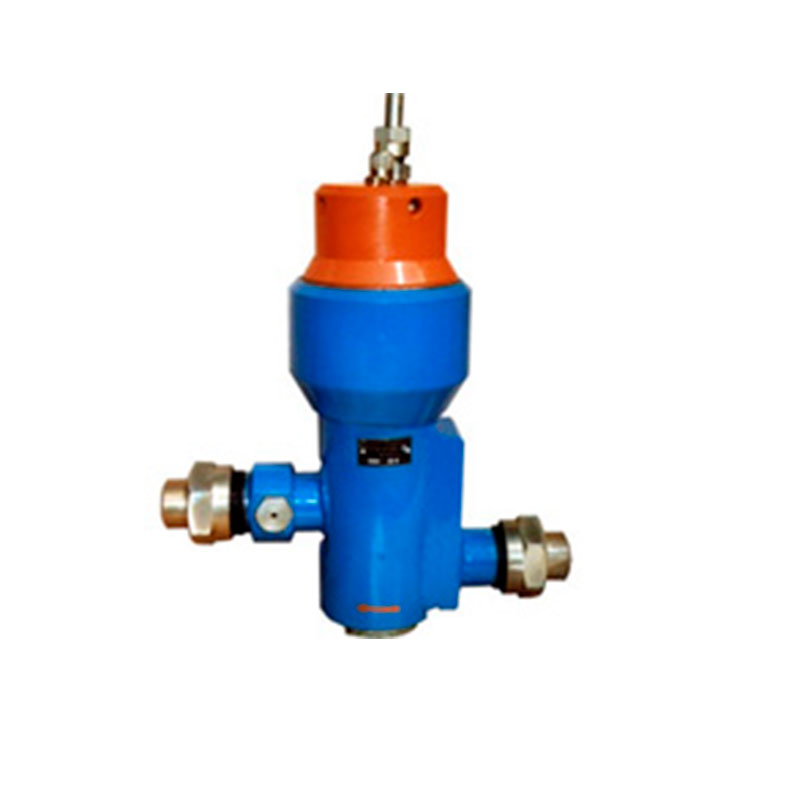

Регулятор перепада давлений РПД-3/120-1

Регуляторы перепада давлений типа РПД-3/120-1 предназначены для поддержания заданного перепада (разности давлений) масла над газом.

Условия эксплуатации

• Температура от +1 до +60°С,
• относительная влажность 98% при температуре 35°С.

Технические характеристики

• Рабочая среда:
  • масло турбинное марки Тд-22с ТУ 38.101821-83 с чистотой не ниже 10 класса чистоты жидкости по ГОСТ 17216-71, температура от +30 до +60°С;
  • природный газ или сжатый воздух, температура от +5 до +60°С.
• Давление воздуха или газа: 12 МПа (120 кгс/см2).
• Условная пропускная способность (расход) при давлении масла не более 0,5 МПа (5,0 кгс/см2): (250±10) л/мин.
• Статическая неравномерность (зона пропорциональности) не более:
  • 0,035 МПа (0,350 кгс/см2) при расходе масла от 10 до 140 л/мин;
  • 0,06 МПа (0,60 кгс/см2) при расходе масла от 140 до 250 л/мин.
• Диапазон регулировки давления масла при его расходе (250±10) л/мин: от 0,5 до 1,5 МПа (от 5,0 до 15,0 кгс/см2).
• Вид регулировки диапазона давления масла: ручной.
• Пределы настройки (уставки) разности давлений масла и газа:
  • верхний – 0, 3 МПа (3,0 кгс/см2);
  • нижний – 0,04 МПа (0,40 кгс/см2) при расходе масла до 140 л/мин;
  • 0,07 МПа (0,70 кгс/см2) при расходе масла от 140 до 250 л/мин.
• Время срабатывания: не более 0,5 с.
• Масса, не более:
  • РПД-3/120-1 – 20 кг;
  • РПД-3/120-1 Ор – 27,5 кг без масла и 28,0 кг с маслом.
