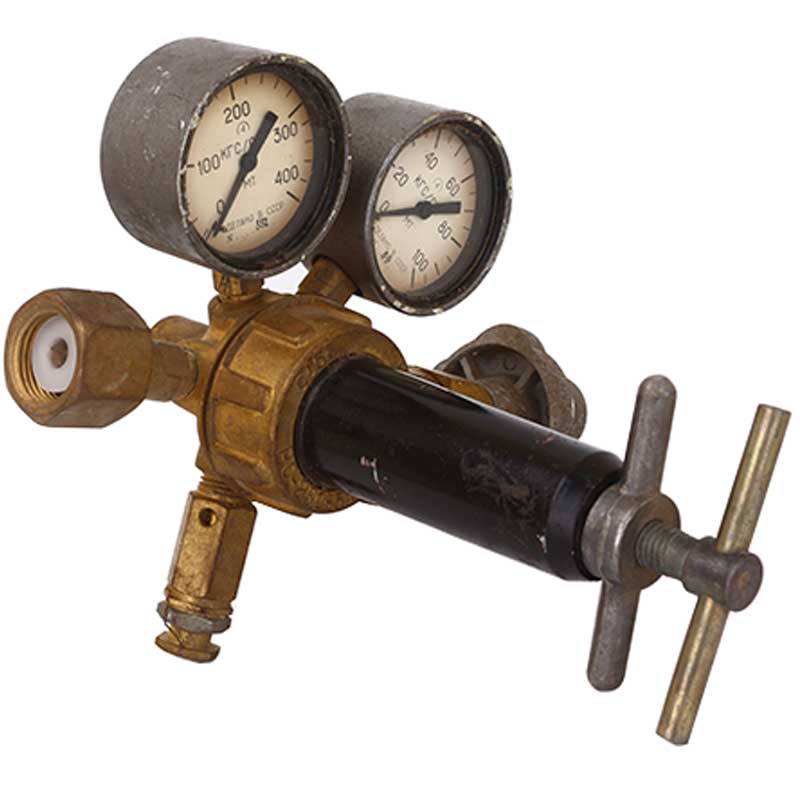

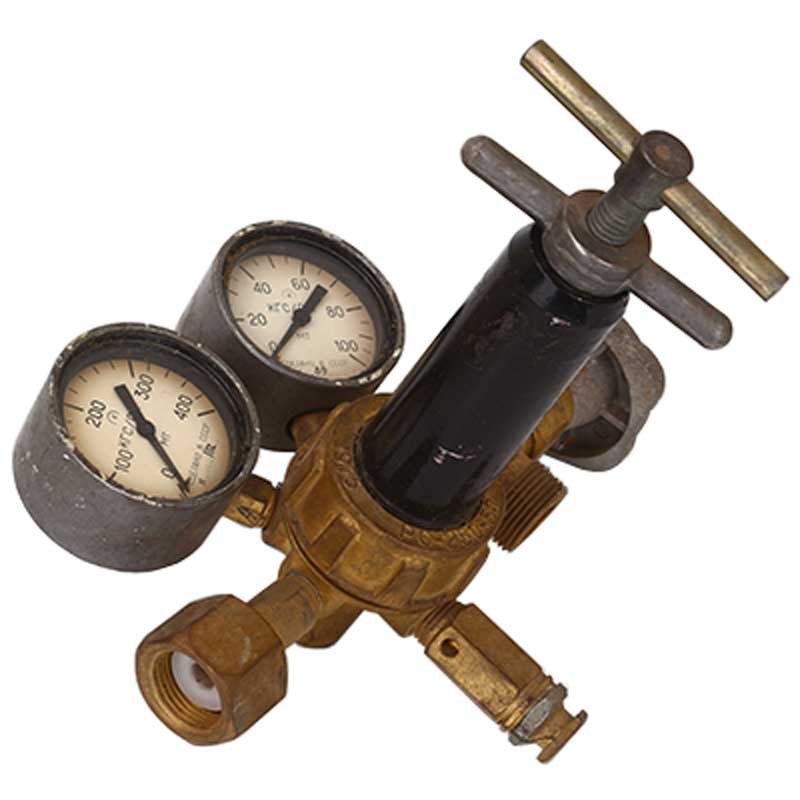

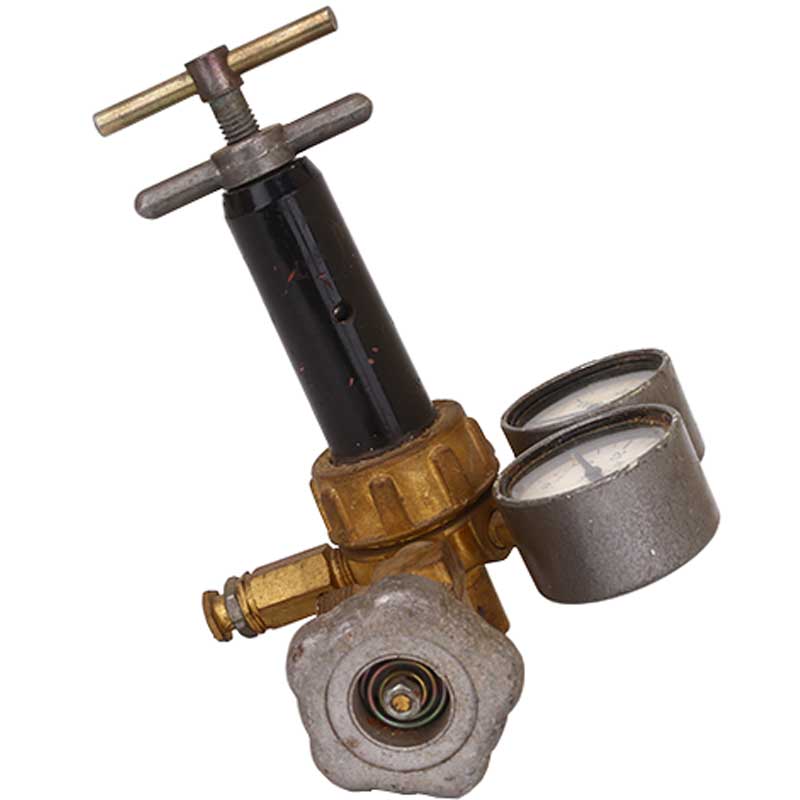

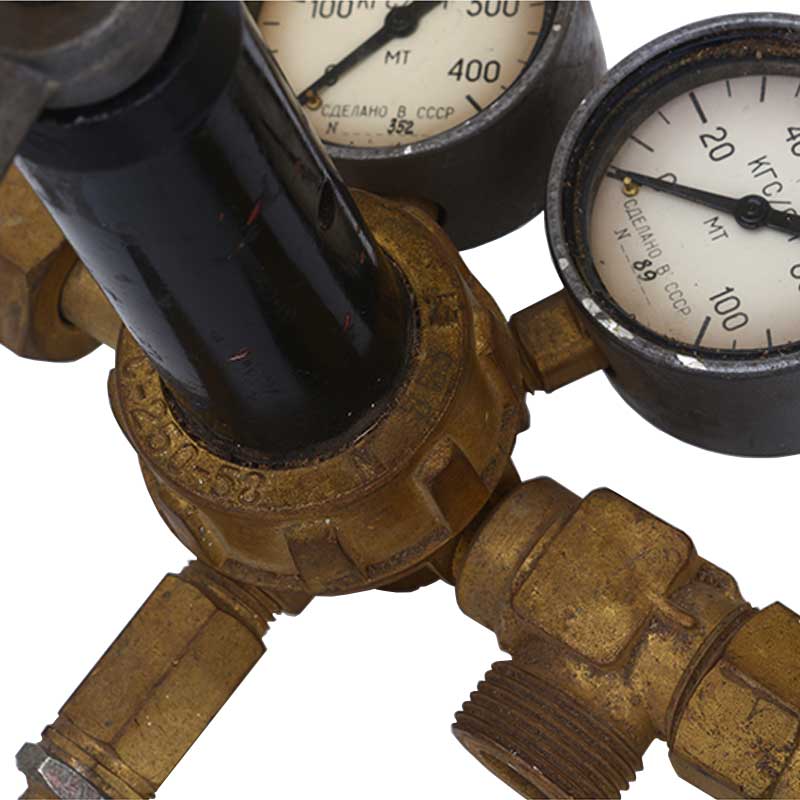

Редуктор РС-250-58 воздушный

  • Редуктор РС-250-58 воздушный фото навигации 1
  • Редуктор РС-250-58 воздушный фото навигации 2
  • Редуктор РС-250-58 воздушный фото навигации 3
  • Редуктор РС-250-58 воздушный фото навигации 4
14 000₽
В наличии
Артикул товара: 137
pdf Паспорт
Добавить в корзину
Добавить к сравнению
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 06.08.2024 * 1050 ₽**

СДЭК 07.08.2024* 920 ₽**

DPD 05.08.2024* 400 ₽**

Самовывоз 06.08.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Редукторы давления
Производитель Транзит-С
Дополнительные характеристики
Диапазон измерений0-65 МПа, 25-15 МПа
Конструктивное исполнениеС манометром
Область примененияТрубопроводная запорная арматура, Газа для баллона, Для сжатого воздуха

Редуктор воздушный РС-250-58 предназначен для снижения давления газа, который подается из баллона.

Работает в автоматическом режиме, обеспечивая заданное рабочее давление непрерывным при газопламенной обработке.

Комплектуются манометрами, которые обеспечивают контроль давления на входе-выходе.

Комплект поставки

  • редуктор рс 250-58
  • пружина 6х21,5х71
  • клапан
  • втулка
  • прокладка капроновая d5,8хd10х1.5 - 2 шт
Технические характеристики

Классификация редукторов

горючие газы; негорючие газы

Рабочее давление

6,5 МПа

Пропускная способность

не менее 60м3/ч
Давление сжатого воздуха на входе в редуктор кгс/см2 (МПа) от 250 до 150 (от 25 до 15)
Рабочее давление при расходовании воздуха через сопло диаметром 2 мм, кгс/см2 (МПа) от 0 до 65 (0-65)
Габаритные размеры, мм 200х175х220
Масса. кг 2,2
Допустимое изменение рабочего давления при изменении давления на выходе с 250 до 150 кгс/см2 (с 25 до 15 МПа) +/-5

Устройство и работа

Понижение давления сжатого воздуха происходит путем одноступенчатого расширения газа при прохождении его через зазор между седлом и клапаном в рабочую камеру.

Редуктор присоединяется к источнику питания накидной гайкой, имеющей специальную резьбу.

Отбор газа выполняется через запорный вентиль, имеющий на входном штуцере резьбу труб 3/4".

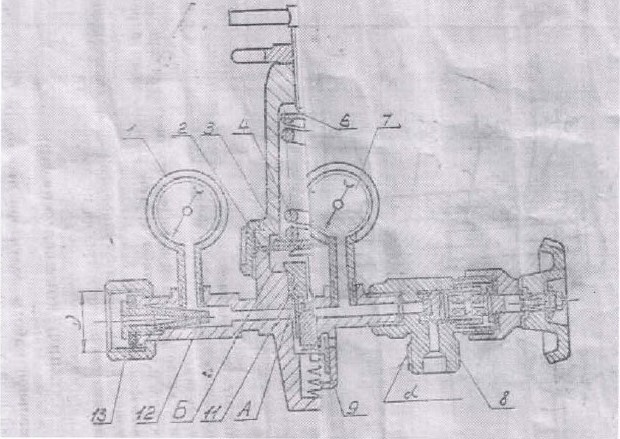

"Схема конструкции редуктора РС-250-58"

Рис.1 Схема конструкции редуктора РС-250-58

  1. манометр
  2. мембрана
  3. диск нажимной
  4. пружина нажимная
  5. толкатель
  6. винт редуцирующий
  7. манометр
  8. вентиль запорный
  9. клапан предохранительный
  10. клапан редуцирующий
  11. седло
  12. фильтр
  13. гайка накидная
  • Д-резьба
  • α - труба 3/4"
