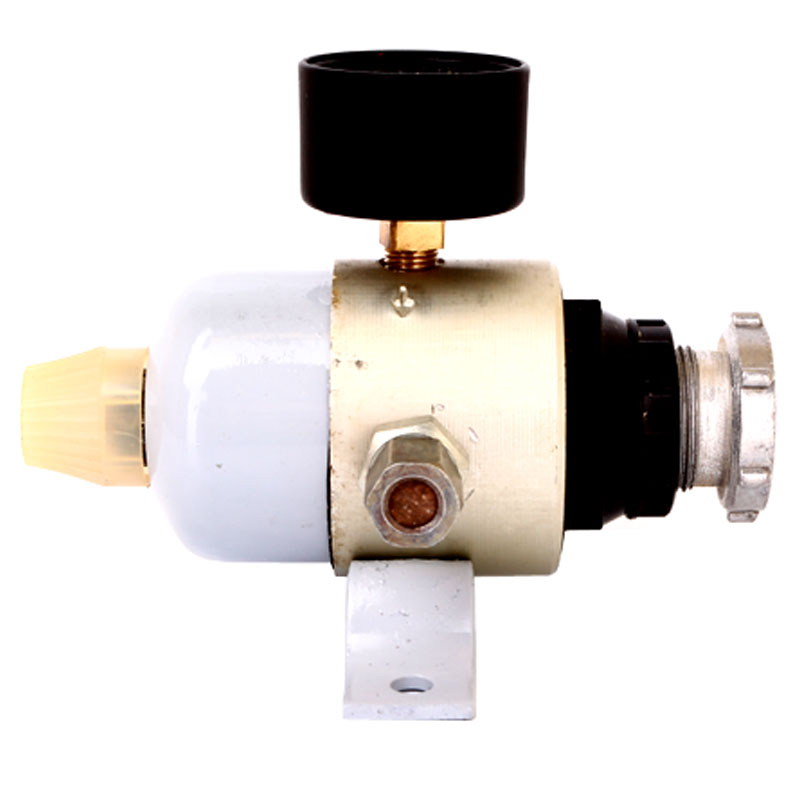

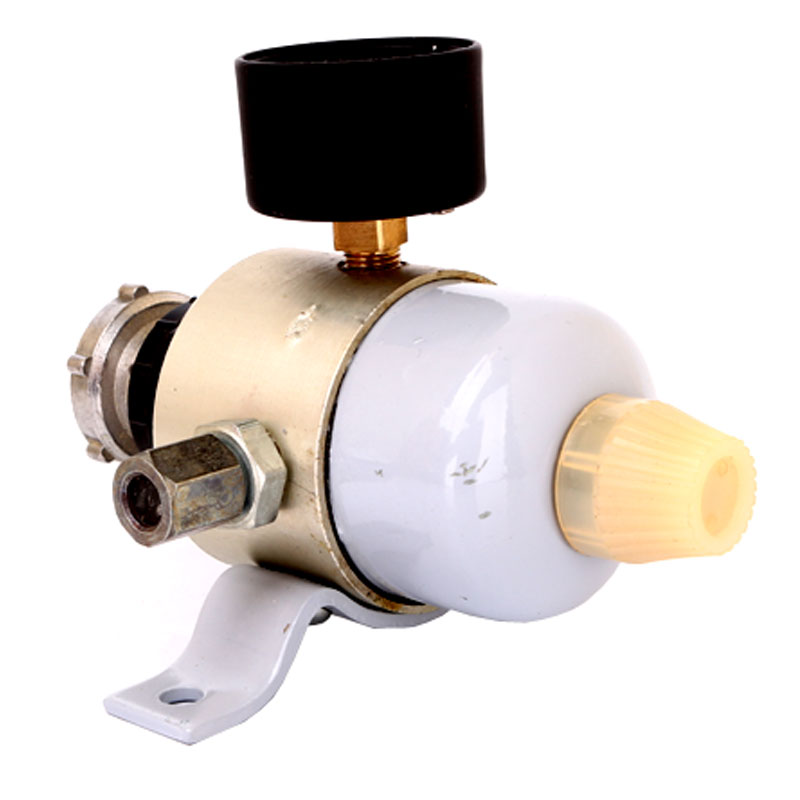

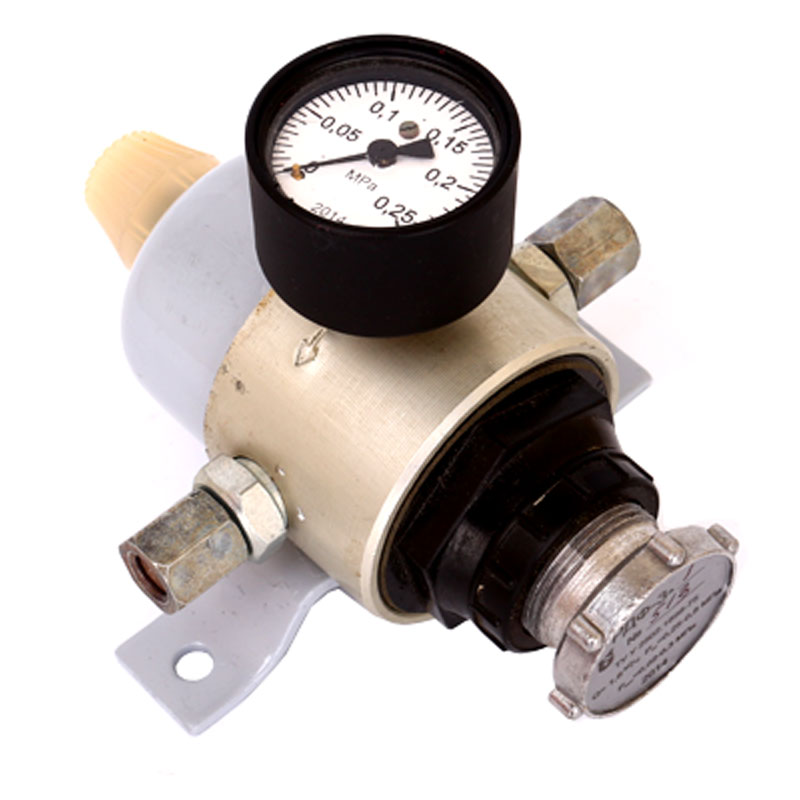

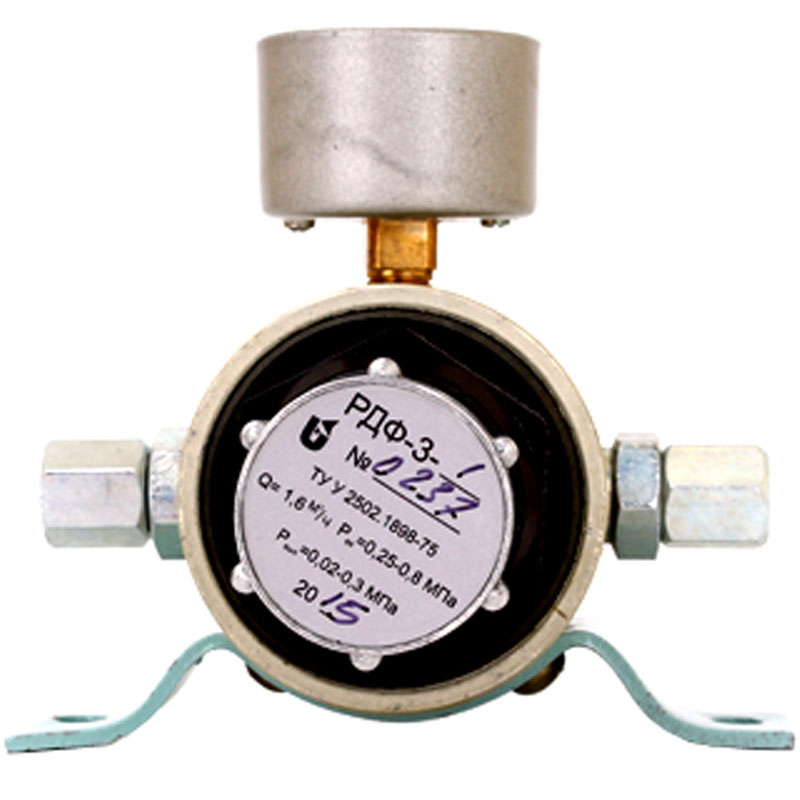

Редуктор давления воздуха РДФ-3 с фильтром

Цена по запросу
В наличии
Артикул товара: 2259
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 29.09.2021 * 1050 ₽**

СДЭК 30.09.2021* 920 ₽**

DPD 28.09.2021* 400 ₽**

Самовывоз 29.09.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Редукторы давления
Производитель КППЗ
Дополнительные характеристики
Диапазон измерений0,25-0,8 МПа, 0,02-0,2 МПа
Конструктивное исполнениеС манометром
Область примененияМашиностроение, Нефтяная промышленность, Химическая промышленность
Другие особенностиСтепень очистки 1, Степень очистки 3, РДФ

Редуктор давления с фильтром РДФ-3 предназначен для регулирования и автоматического поддержания давления воздуха, необходимого для питания приборов и средств автоматизации, а также очистки его от пыли, масла и влаги.

Конструктивное исполнение

Редуктор давления с фильтром РДФ-3 - комбинированный малогабаритный прибор, в котором очищается воздух при прохождении через фильтр, состоящий из ультрасупертонкого стеклянного волокна, для 3 и 4 классов - из фильтрующего материала ФПП-15-1,5, регулируется давление воздуха с автоматическим поддержанием его на заданном уровне (при изменении давления питания).

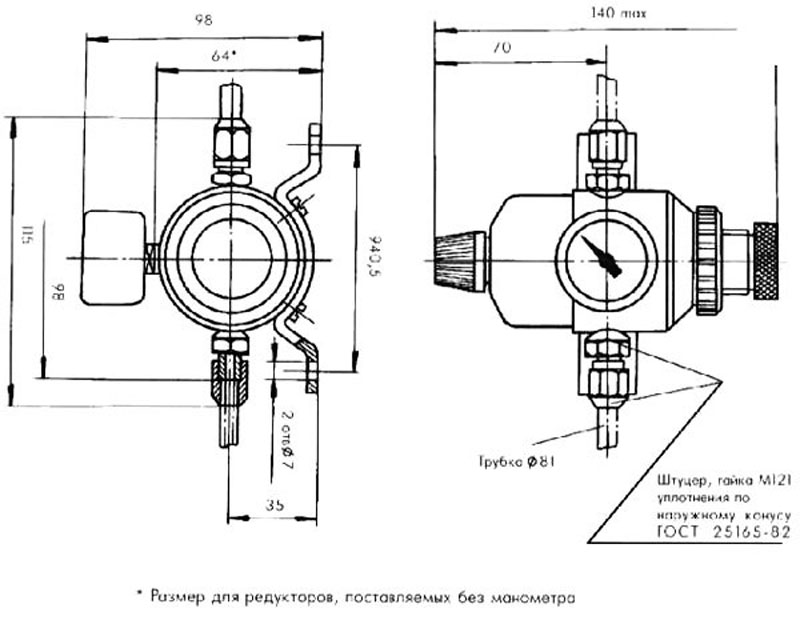

"Схема габаритных размеров редуктора РДФ-3"

Рис.1 Схема габаритных размеров редуктора РДФ-3

Область применения

Редуктор давления с фильтром широко используется в машиностроении, нефтяной, сахарной, химической промышленности и других отраслях.

Модификации

Редуктор выпускается в таких модификациях:

  • РДФ-3-1 - третья степень очистки с манометром (основная модификация);
  • РДФ-3-2 - третья степень очистки без манометра, с заглушенным резьбовым отверстием под манометр
  • РДФ-3М1 - первая степень очистки с манометром;
  • РДФ-3М2 - первая степень очистки без манометра, но с заглушенным резьбовым отверстие под манометр.
Технические характеристики
Наименование параметра РДФ-3 РДФ-3М
Максимальный расход воздуха 1,6м3/ч 1,6м3
Допускаемое давление питания 0,25-0,8 МПа 0,25-0,8 МПа
Допускаемое отклонение выходного давления при температуре окружающего воздуха (20±5) С, МПа, при изменении:
Входного давления воздуха
от 0,25 до 0,8 МПа
0,008 кгс/см2 0,008 кгс/см2
Расхода воздуха от 0,15 до 1,6 0,01 м3 0,01 м3
Отклонение выходного давления при изменении темпера-туры окружающей среды на каждые 10 С 0,002МПа 0,002МПа
Габаритные размеры:
с манометром 140х115х98мм 170х115х90 мм
без манометра 140х115х64 мм 170х115х64мм
Масса
с манометром 0,71 кг 05 кг
без манометра 0,64кг 0,43 кг
Загрязнённость воздуха после редуктора, не ниже класса по ГОСТ 17433(степень очистки) 3 1

Комплектность

  • Редуктор давления с фильтром РДФ-3  - 1 шт.
  • Паспорт -1 экз.
  • Техническое описание и инструкция по эксплуатации  - 1 экз. в один адрес, но не менее 1 экз. на 10 редукторов.

Эксплуатация

Оптимальными условиями для использования редуктора являются:

  • температура окружающей среды от -50 до +60°С
  • относительная влажность воздуха до 95% при температуре плюс 35°С и при более низких температурах, без конденсации влаги.
