Реактор РТТ-0,38-50-0,14 УЗ
ТК Деловые линии 05.05.2024 * 1050 ₽**
СДЭК 06.05.2024* 920 ₽**
DPD 04.05.2024* 400 ₽**
Самовывоз 05.05.2024* 0 ₽**
- Характеристики
- Описание
- Гарантия и возврат
- Адрес и контакты
- Отзывы
| Основные характеристики | |
|---|---|
| Категория | Реакторы токоограничивающие |
| Производитель | ЭЛТИЗ |
| Дополнительные характеристики | |
|---|---|
| Напряжение питания | 0,38 кВ, 0,4 кВ, 0,5 кВ |
| Степень защиты | IP00 |
| Конструктивное исполнение | У3, УХЛ3, Т3, Сухие |
| Другие особенности | РТТ |
Реактор РТТ-0,38-50-0,14 УЗ - это электрический аппарат, предназначенный для ограничения тока короткого замыкания (КЗ) в электрических сетях с частотой 50 и 60 Гц и поддержания уровня напряжения электрических установок в момент КЗ.
Устройство и работа
Работа РТТ-реактора заключается в ограничениях величины тока в моменты коротких замыканий. Подключение реакторов осуществляется последовательно с токоподающей линией. В моменты возникновений коротких замыканий, на фидере реализуется токоограничительная функция. Реактор способен генерировать такое магнитное поле, которое приведет к накалу каркаса конструкции токоограничителя, что может даже приводить к разрушению железобетонной конструкции ограничителя.

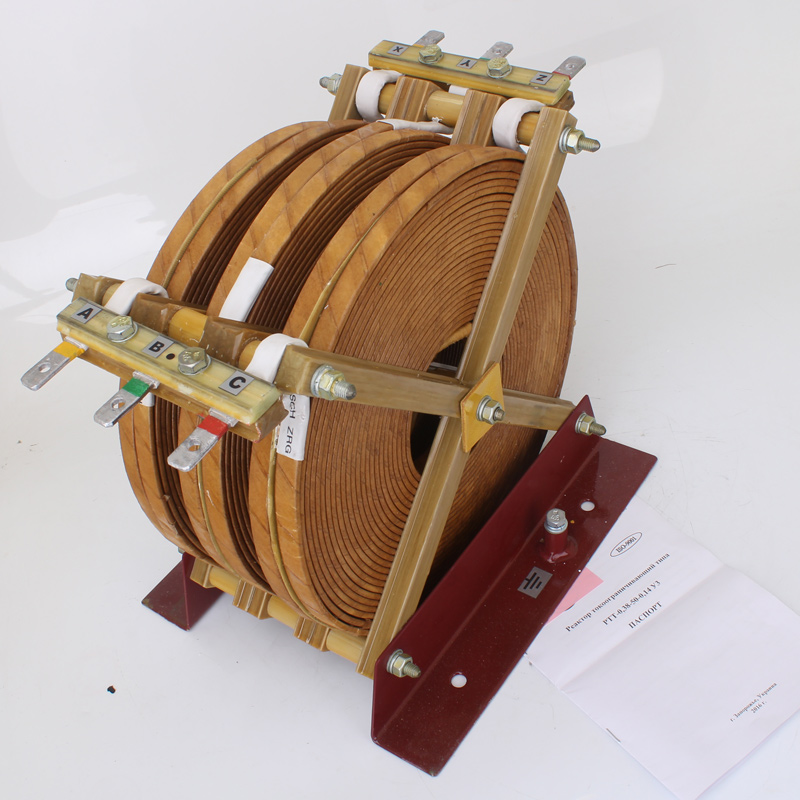

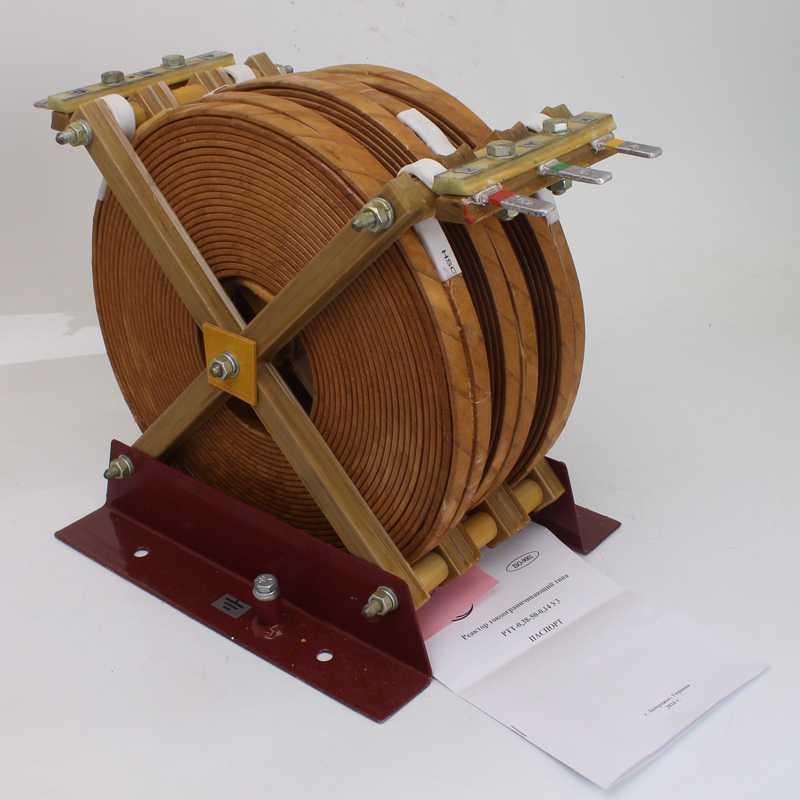

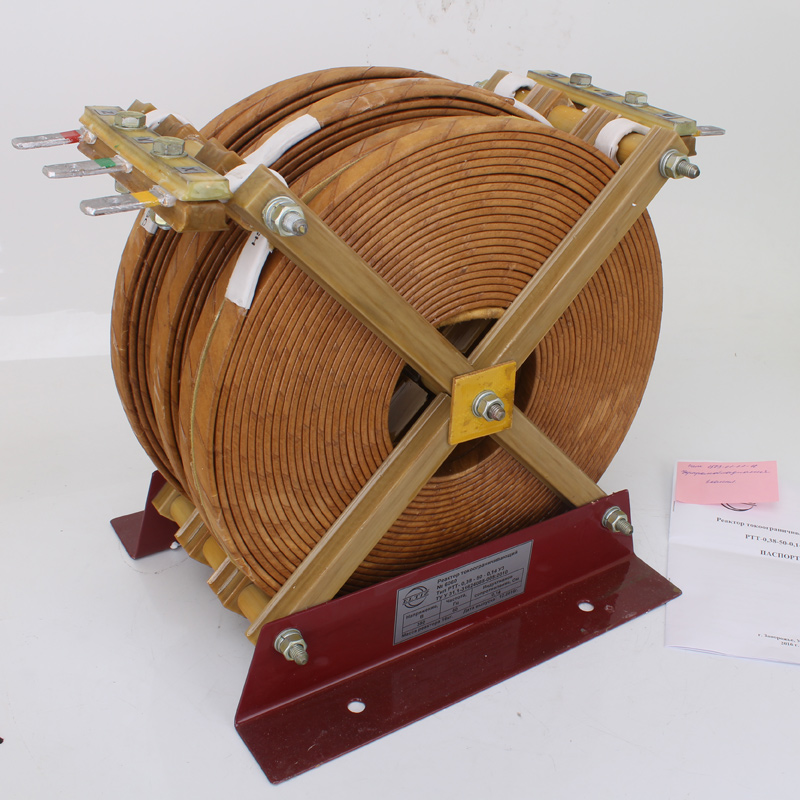

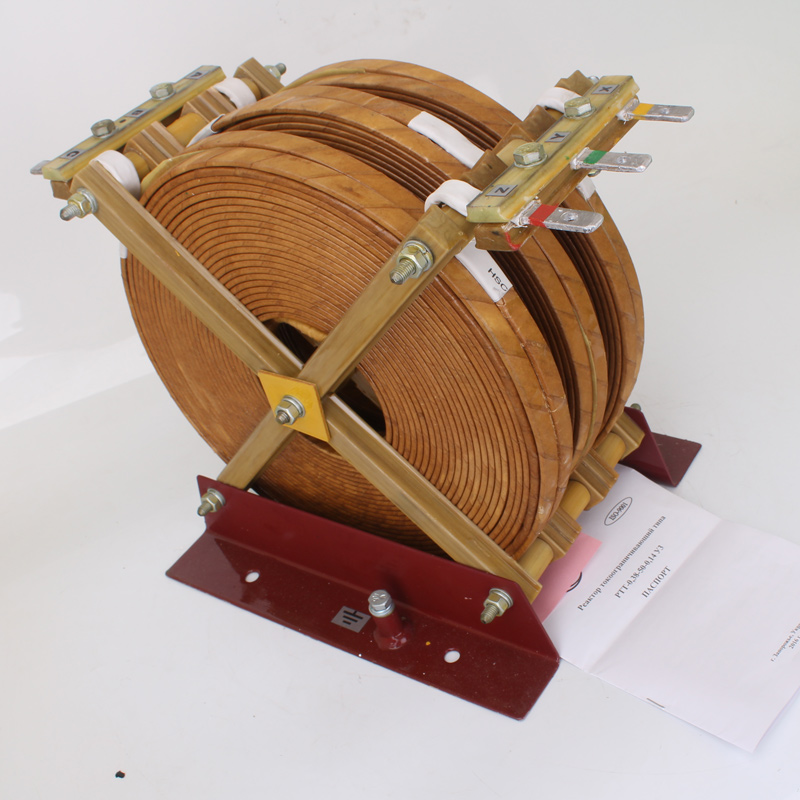

Отличительной характеристикой сухого токоограничителя является его конструкционное исполнение. Реактор имеет цилиндрическую форму и выполнен из одно- и многожильных алюминиевых либо медных проводников, которые защищены изоляцией из стекловолокна и полиамида. Такая шина помещена в железобетонный каркас, обеспечивающий высокий уровень жесткости. Благодаря высокой жесткости такой конструкции она способна выдерживать большие термические и механические нагрузки.
Токоограничительные реакторы построены на основе алюминиевых или медных шин с величиной индуктивного сопротивления 0,14 или 0,15Ом. Конструкционно реакторы реализованы для работы с напряжениями от 380 до 500В и токами от 20 до 200А. По своей конструкции они имеют цилиндрическую форму и отличаются уровнем защиты от влаги и пыли IP00.
| Характеристики | Значения |
| Климатическое исполнение по ГОСТ 15150 | У3, УХЛЗ, ТЗ |
| Степень защиты по ГОСТ 14254 | IP00 |
| Класс защиты по ГОСТ 12.2.007.0 | I |
| *Номинальный ток, А | 20; 50; 80; 100; 200 |
| Номинальное напряжение, кВ | 0,38; 0,4; 0,5 |
| Номинальное индуктивное сопротивление, Ом | 0,14; 0,15 |
| Тип | Габаритные размеры, мм. | Установочные размеры, мм. | Масса, кг | ||||
| длинна | ширина | Высота | Длинна | ширина | Толщина | ||
| РТТ 0,38-50 (шина алюминиевая) | 400 | 270 | 360 | 170 | 350 | 11 | 20 |
| РТТ 0,38-100 (шина медная) | 400 | 280 | 360 | 170 | 350 | 11 | 58 |
| РТТ 0,38-100 (шина алюминиевая) | 380 | 400 | 440 | 210 | 300 | 11 | 42 |
| РТТ 0,38-200 (шина алюминиевая) | 440 | 520 | 500 | 410 | 320 | 11 | 100 |
| РТТ 0,38-200 (шина медная) | 410 | 360 | 420 | 205 | 370 | 11 | 150 |

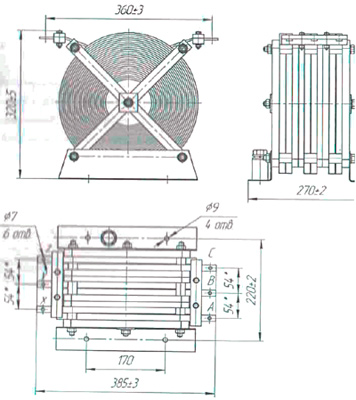

Рис.1. Схема габаритных размеров реактора РТТ-0,38-50-0,14 УЗ
Эксплуатация
Окружающая среда не взрывоопасная, не содержащая пыли в концентрациях, снижающих параметры реактора.
Реакторы РТТ устойчивы к воздействию вибрационных нагрузок в диапазоне частот 10-100 Гц с ускорением до 1g и рассчитаны на установку на высоте над уровнем моря не более 1000 м.
Требования к реакторам РТТ-0,38 в части воздействия механических факторов внешней среды – по группе условий эксплуатации М6 ГОСТ 30631- 99 при установке в любом рабочем положении.
Требования безопасности – по ГОСТ 12.2.007.2-75. Реакторы РТТ имеют степень защиты IP 00 по ГОСТ 14254-96.
