Разъединитель РЕ19-41

Рубильник РЕ19-41 изготовлен в соответствии с нормативным документом ГОСТ 50030.3, где указаны технические, эксплуатационные и конструктивные характеристики.

Разрывной трёхполюсный разъединитель РЕ19-41 31110 подключают к сетям:

• переменного напряжения до 1000 В частотой 50 или 60 Гц;
• постоянного напряжения до 1000 В.
• Номинальный рабочий ток составляет 1000 А.
• Номинальный кратковременно выдерживаемый ток равен 18 кА, а условный ток короткого замыкания – 100 кА.

Условия эксплуатации

Работоспособен в диапазоне температур от -60 до +40 °С. Климатическое исполнение УХЛ3 по стандарту ГОСТ 15150-69, что значит работу в умеренном холодном макроклимате с эксплуатацией в закрытых помещениях с естественной вентиляцией, с отсутствием попадания влаги и пыли.

Группа механического исполнения М4 по нормативному документу ГОСТ 17516.1-90, что значит применение в комплектных сборках и других электротехнических конструкциях (шкафы, щиты) с вибрациями до 100 Гц и многократными ударами с ускорением 30 м/с2 длительностью 2-20 мс.

Не имеет каких-либо защитных оболочек, поэтому функционален в местах не подверженным воздействиям воды, снега, дождя (присвоена степень защиты IP00 по стандарту ГОСТ 14254-96).

На высоте над уровнем моря:

• до 1 000 м нормальная эксплуатация;
• от 1 000 до 2 000 м номинальный ток снижают на 10 % (до 900 А) при температуре окружающей среды +30 °С и выше (из-за снижения скорости естественного охлаждения при разряженном воздухе).

Монтаж

Рубильник устанавливают на вертикальную поверхность (монтажную панель распределительного щита), таким образом, чтобы во включенном положении ручной привод был направлен вверх. Отклонение до 5° в любую сторону.

Усилия, прилагаемые к рукоятке зависимого действия, не более 343 Н. Механическая износостойкость 6 300 циклов включения и отключения.
Аппарат не подлежит ремонту (утилизируют).

Разъединитель – это коммутационный аппарат выполняющий требования по изолирующей функции в разведённом положении главных контактов (в отключенном положении исключает пробой для чего задаётся воздушный зазор между парами контактов). Данная операция необходима для проведения ремонтных и профилактических работ.

Разъединитель отключает электрические системы без нагрузки либо с незначительными токами согласно категориям применения AC-20, DC-20.
Незначительные токи (термин 22 стандарта ГОСТ 17703-72):

• токи измерительных цепей;
• токи утечки;
• ёмкостные токи выводных шин и коротких кабелей;
• токи холостого хода трансформаторов.

Не предназначен для отключения нагруженных сетей, так как не имеет дугогасительных камер. В случае пожара аппарат отключат – но он выйдет из строя (выгорит).

Структура условного обозначения

Разбор маркировки коммутационного аппарата РЕ19-41 31110:

РЕ19 – буквенное обозначение аппарата и номер серии;

• 41 – условное обозначение теплового тока 1000 ампер;
• 3 – трёхполюсный на одно направление переключения (по три шины на вход и выход);
• 1 – переднее присоединение внешних проводников к контактным выводам (контактные выводы или шины обслуживают с лицевой стороны);
• 1 – контактные выводы параллельны плоскости монтажной панели (направлены вверх и вниз);
• 1 – вид ручного привода – общая центральная рукоятка;
• 0 – без вспомогательных контактов.

Разъединитель собран из:

• трёх изоляционных секций (в каждой по одной паре контактов):
• с подвижным контактом (две медные шины, подпружиненные стальными кольцами);
• с неподвижным контактом (в виде ножа, который заканчивается контактным выводом с отверстием для крепления);
• общего вала;
• кинематического механизма;
• ручного привода (центральная общая ручка).

Пара подвижного и неподвижного контакта создаёт полюс. В сцепленном положении протекает электрический ток. Подвижные контакты вращаются на общем вале и подчинены рукоятке.

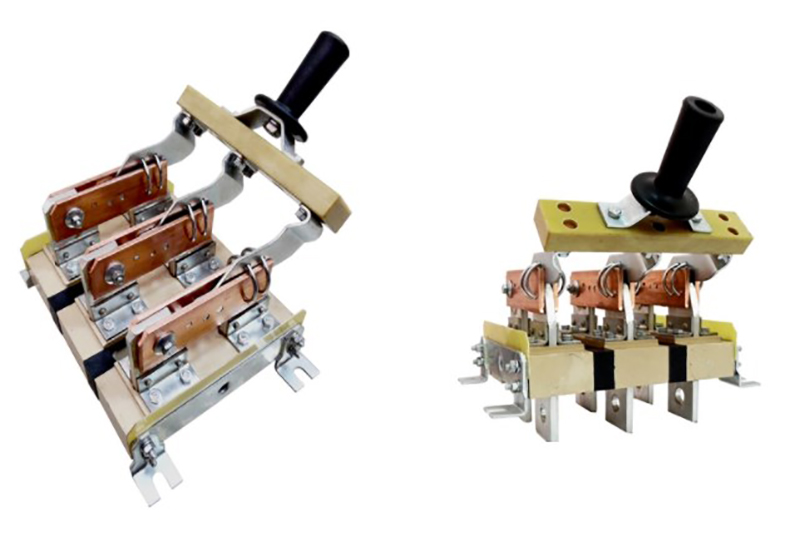

Токопроводящие элементы выполнены из высококачественной меди марки М1. На фотографиях виден белый цвет (не характерный медный). Это тонкий слой олова (лужение) для защиты основного металла от коррозии.

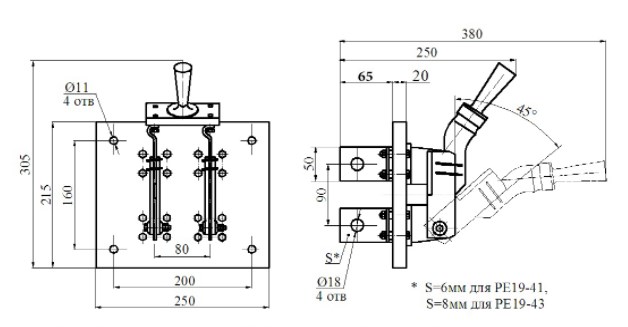

Рис.1 Схема габаритных размеров разъединителя РЕ19-41

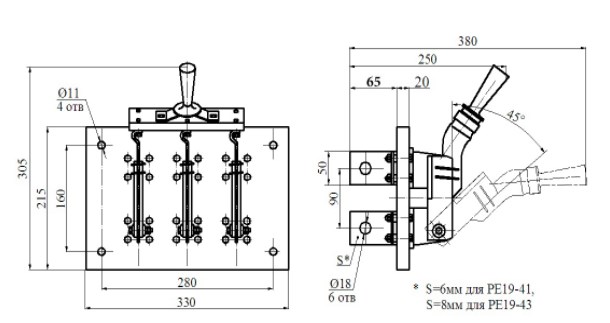

Рис.2 Схема габаритных размеров разъединителя РЕ19-41 с центральной рукояткой заднего присоединения
