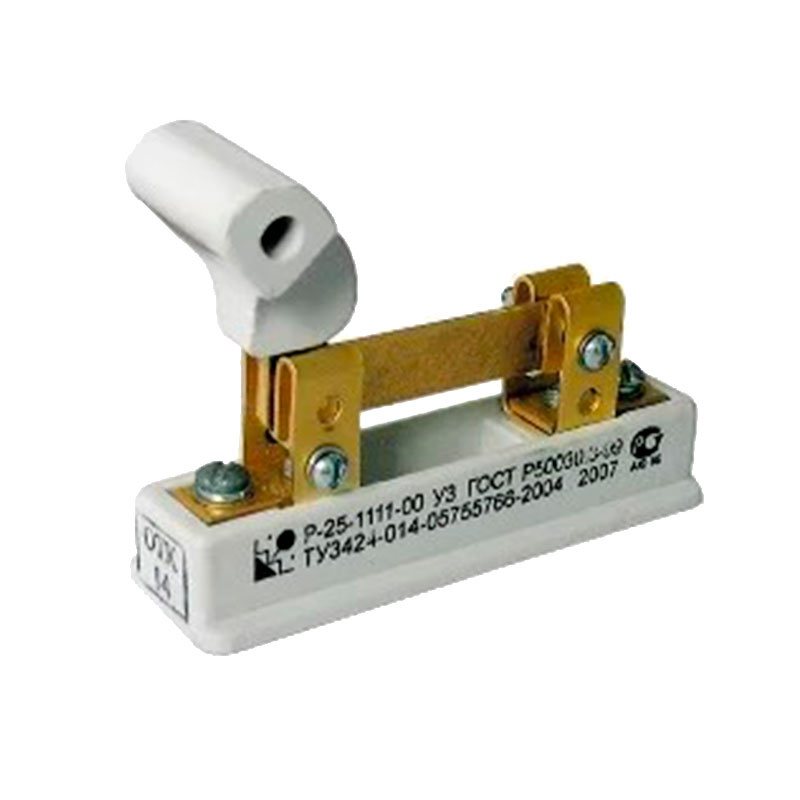

Разъединитель Р-25-1111-00-У3

Однополюсный выключатель Р-25-1111 УЗ осуществляет работу в распределительных аппаратах переменном напряжении не превышающем 380 (В) и постоянном напряжении до 220 (В).

Производит:

• пропускание тока;
• включение;
• отключение.

Технические характеристики

• переменное напряжение: 380 (В);
• постоянное напряжение: 220 (В);
• изоляционное напряжение: 660 (В);
• условный тепловой ток: 25 (А);
• рабочий ток: 25 (А).
• Количество полюсов    1 шт.
• Коммутационная износостойкость 16000 циклов
• Частота тока 50 Гц
• Масса 0.08 кг
• Ток термической стойкости 25 кА

Разбор условного обозначения:

• Р - разъединитель;
• 25 - номинальный ток 25А;
• 1 - число полюсов (один);
• 1 - подключение внешних проводников к зажимам осуществляется параллельно монтажной плоскости;
• 1 - вид присоединения внешних проводников к контактным выводам - переднее;
• 1 - рукоятка размещена по центру;
• 00 - защита отсутствует - (IP00).

Область применения

Разъединитель применяется в:

• жилых устройствах ввода и распределения;
• распределительных ящиках и шкафах;
• подстанциях и трансформаторах;
• прочих комплектных устройствах.

Преимущества устройства

• надежная и простая конструкция;
• удобный монтаж;
• небольшая потребляемая мощность;
• видимый разрыв цепи;
• при изготовлении применены механически прочные, термостойкие материалы.

Конструктивное исполнение

Представляет собой основу из пластика, на которой закрепляются два неподвижных контакта. К неподвижному контакту винтовым соединением крепится подвижный. Контактные стойки позволяют присоединять внешние проводники сечением до 4 мм² при помощи винтов либо гаек. Отверстие, сделанное на рукоятке, предусмотренное под установку штифта, позволяет скреплять вместе несколько разъединителей и образовывать 2-х, 3-х и 4-хполюсный разъединитель. Разъединители производятся без вспомогательных контактов.

Подвижный контакт разъединителя фиксирован при включенном и отключенном положении, которое обеспечено конструкцией системы контактов. Данные устройства не подлежат ремонту.

Эксплуатационные условия

• высота над уровнем моря: не превышающая 2 км;
• температура воздуха: от -45 до 40°С;
• отсутствие в воздухе газов и пыли в количествах способных повлиять на характеристики устройствах;
• рабочее положение в пространстве: вертикальное, допустимо отклонение  на 5°.
