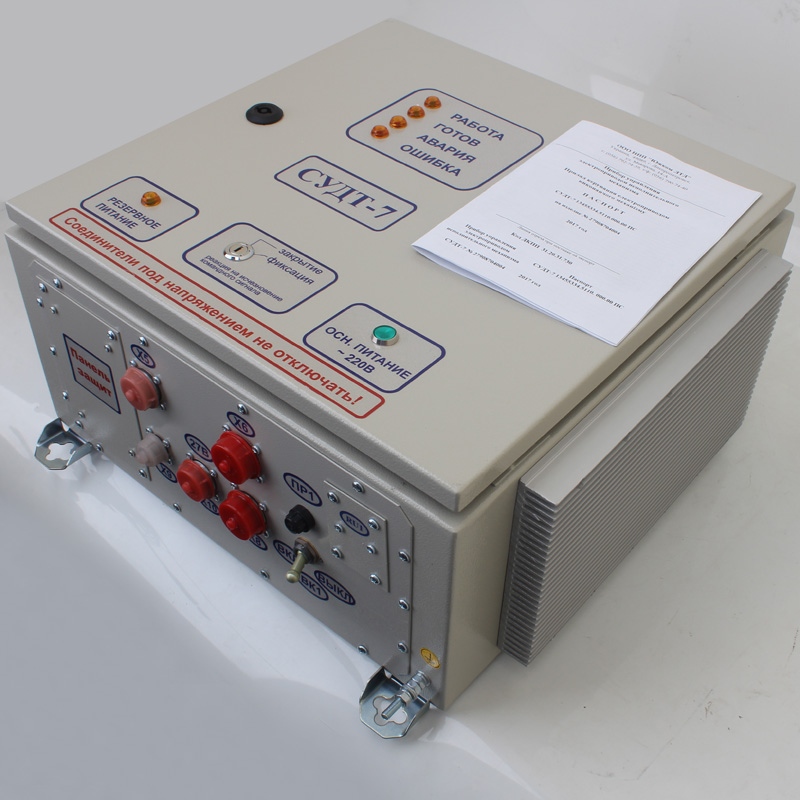

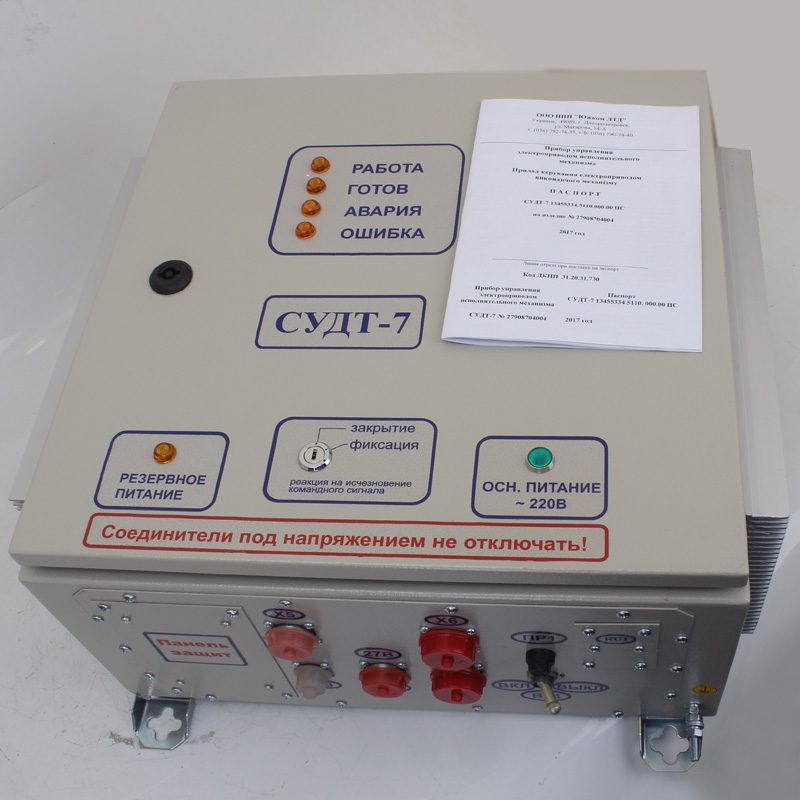

Прибор управления СУДТ-7

Цена по запросу
В наличии
Артикул товара: 1672
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 10.07.2022 * 1050 ₽**

СДЭК 11.07.2022* 920 ₽**

DPD 09.07.2022* 400 ₽**

Самовывоз 10.07.2022* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Приборы управления и автоматики
Производитель ЮЖКОМ ЛТД
Дополнительные характеристики
Напряжение питания220 В, 24 В, 27 В, 110 В
Питаниеот сети
Потребляемая мощность750 Вт
Область примененияГазотурбинные двигатели, Газоперекачивающие агрегаты

Прибор управления СУДТ-7 предназначен для управления исполнительным механизмом дозатора газа по внешнему токовому сигналу (4-20мА), аналоговому сигналу от датчика положения ИМ.

Комплект поставки

  • Прибор управления электроприводом СУДТ-7 - 1 шт.
  • Ключ к переключателю прибора с замком - 2 шт.
  • Вставка плавкая предохранителя ПР1 - 2 шт.
  • Варистор - 1 шт.
  • Вставка плавкая предохранителя ПР2 - 2 шт.
  • Паспорт - 1 экз.

По требованию потребителя, возможна поставка:

  • руководства по эксплуатации;
  • комплекта кабелей;
  • соединителя X8.

Гарантийные обязательства 24 месяца. Срок хранения не должен превышать 2 года.

Технические характеристики

Наименование и обозначение для заказа

См. СУДТ-7.13455334.5110.000.00 РЭ

Основное первичное питание

Однофазная сеть переменного тока частотой 50 Гц, напряжением 220 В.

Резервное первичное питание

Сеть постоянного тока мощностью не менее 850 Вт, напряжением 27 В (24 В), 220 В или 110 В

Командный сигнал, принимаемый от внешней САУ

Аналоговый, пропорционально-токовый, изменяющийся в диапазоне от 4 до 20 мА

Сигнал обратной связи, передаваемый во внешнюю САУ

Аналоговый, пропорционально-токовый, изменяющийся в диапазоне от 4 до 20 мА

Максимальная потребляемая мощность при работе с дозатором, Вт, не более



750

Выходной телеметрический сигнал о фактическом положении ИМ дозатора:

Аналоговый, пропорционально-токовый, в диапазоне от 4 до 20 мА, при этом значению   4 мА соответствует исходному положению ИМ (0o), а значению 20 мА – максимальное рабочее положение ИМ (80o)

Время полной перекладки (0-80o) ИМ при работе прибора с дозатором, сек. не более



0,35

Рабочая температура окружающей среды, oС

от минус 20 до +50

Масса изделия, кг, не более

20

Габаритные размеры, мм

435x452x216

Примечания

  • * - параметры командного сигнала должны соответствовать ГОСТ 26.011-80; значения пульсаций сигнала должна быть не более 0,25% верхнего предела, что составляет 50 мкА.
  • ** - частичная подсветка светоиндикаторов в выключенном состоянии не является неисправностью прибора.

Область применения

Прибор управления электроприводом исполнительного механизма СУДТ-7 используются в газотурбинных двигателях и установках, на газоперекачивающих агрегатах и используется как прибор для управления дозаторами газа ДГ-97-3, ДГ-97-4, ДГ-97-7, 816.ДВБ.000, ДГ-97-59-01, блоками ГРА-59-01, ГРА-336-01 .

Исполнение

В состав прибора СУДТ-7 входят следующие основные узлы (блоки):

  • микропроцессорный блок управления, содержащий плату перепрограммируемого контроллера и плату индикации;
  • блок усиления управляющих сигналов для ЭП по мощности, содержащий плату усиления, плату фильтров и наружные теплоотводящие радиаторы с установленными силовыми транзисторами;
  • блок основного питания, содержащий силовой трансформатор с предохранителем и выключателем в цепи первичной обмотки, плату выпрямителей и фильтров низкой частоты;
  • блок преобразователя резервного питания;

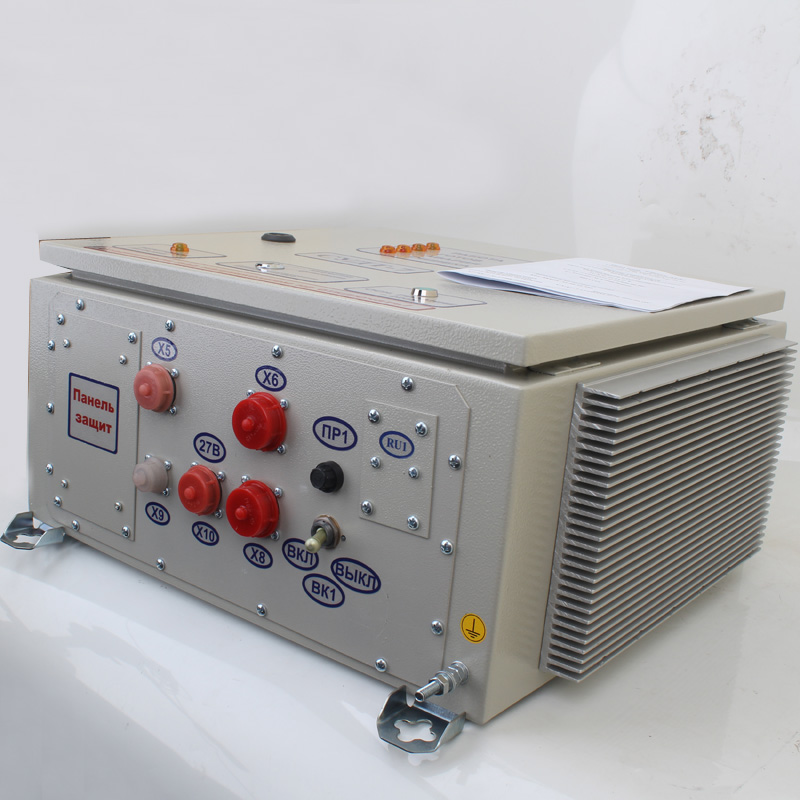

  • наружные светоиндикаторы: «РАБОТА», «ГОТОВНОСТЬ», «ОШИБКА», «АВАРИЯ», «АВАРИЯ ИМ ОТКРЫТ», «АВАРИЯ ИМ ЗАКРЫТ», «Основное питание ~ 220В», «Резервное питание»;
  • наружный зажим заземления с его условным графическим изображением;
  • наружная маркировочная табличка с обозначением параметров прибора и данных предприятия – изготовителя;

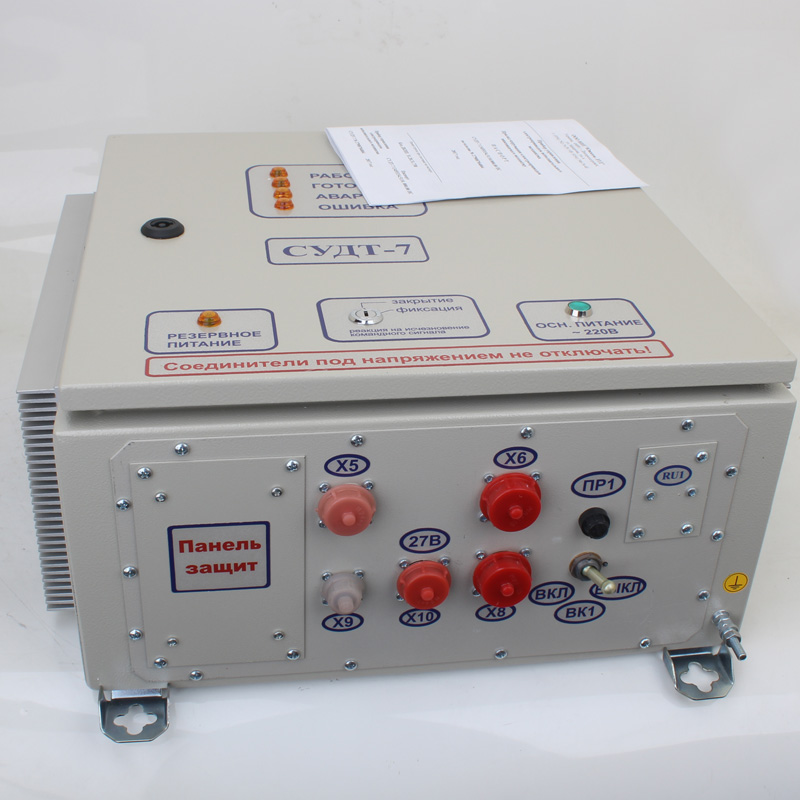

  • промаркированные наружные соединители с защитой от неадресной стыковки внешних кабелей:
    • Х5, розетка 2РМТ22Б10Г1В1 для подключения электропривода дозатора;
    • Х6, розетка  2РМДТ24Б10Г5В1 для подключения датчика положения ИМ дозатора;
    • Х7, вилка 2РМТ18Б7Ш5В1 для подключения электропривода дозатора;
    • Х8, вилка 2РМДТ24Б10Ш5В1 для подключения внешней САУ;
    • Х9, вилка 2РМТ14Б4Ш1В1 для подключения источника основного первичного питания;
    • Х10, вилка 2РМТ22Б4Ш3В1 для подключения источника резервного первичного питания.

Условия гарантии

На весь ассортимент продукции действует гарантия от производителя – 12 месяцев. Работоспособность гарантирована согласно действующим ТУ (техническим условиям) на каждый вид продукции. Гарантия распространяется на оборудование согласно заявленным гарантийным срокам при соблюдении правил эксплуатации и своевременной замены деталей, имеющих ограниченный ресурс.

Условия возврата

В соответствие с действующим законодательством РФ, технически сложные товары ненадлежащего качества не подлежат возврату и обмену. Претензии по браку принимаются в сроки, согласно законодательству РФ.
