Пульт управления МР-280

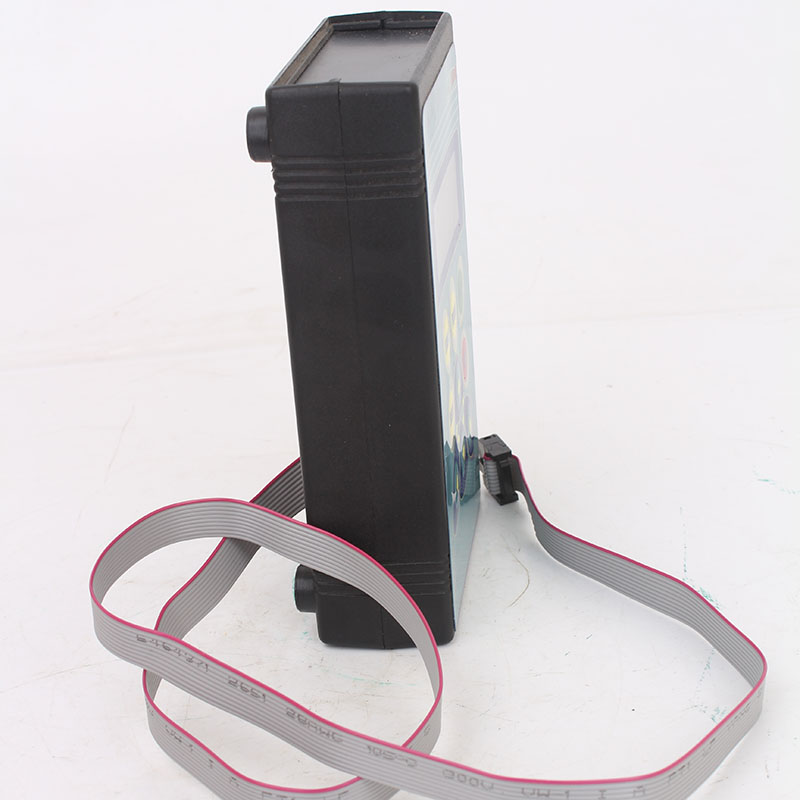

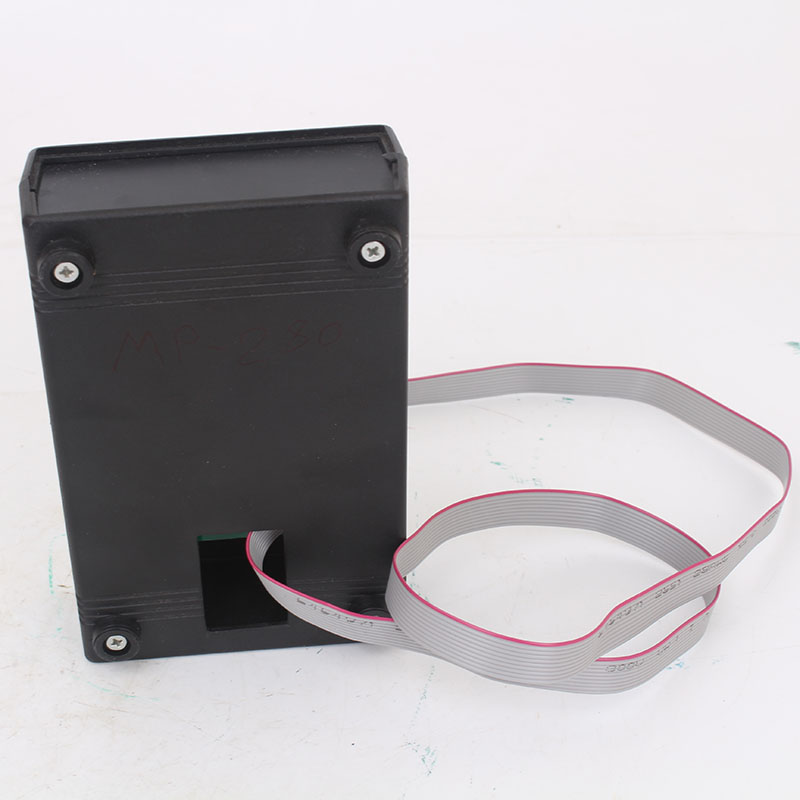

Пульт управления МР-280 представляет собой комплектующее устройство, предназначенное для совместного применения с преобразователями частоты СТРУМ СТ2-400.

Устройство и работа

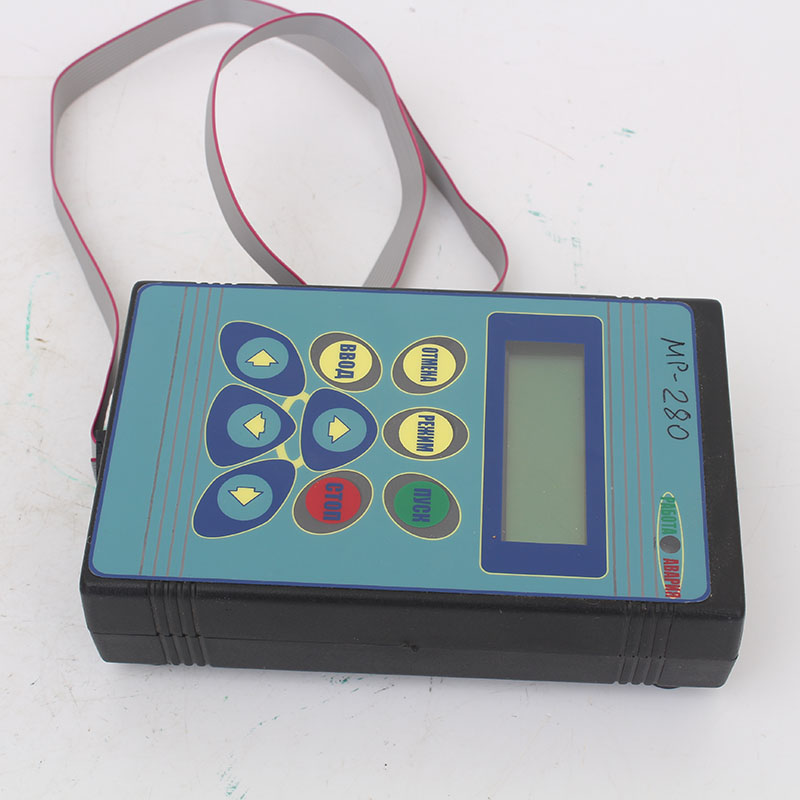

Вся информация выводится на графический жидкокристаллический индикатор (ЖКИ) расположенный в верхней части пульта управления. ЖКИ имеет 4 строки. Все сообщения о состоянии преобразователя частоты, срабатывании защит, значения рабочих параметров и т. д. выводятся на индикатор в буквенно-цифровом виде. ЖКИ имеет фоновую подсветку для улучшения видимости в условиях недостаточной освещенности. Яркость подсветки регулируется с помощью параметра «Яркость» (меню «Системные настройки»).

Пульт управления имеет следующие режимы отображения информации:

• режим отображения текущего состояния (статуса);
• меню.

Все операции ввода, в том числе переключение режимов работы, пуск и останов двигателя производятся с помощью клавиатуры.

Для индикации текущего состояния преобразователя частоты пульт управления имеет двухцветный единичный индикатор (светодиод). Индикатор отображает следующие состояния ПЧ:

• ЗЕЛЕНЫЙ ГОРИТ ПОСТОЯННО - преобразователь частоты готов к пуску.
• ЗЕЛЕНЫЙ МИГАЮЩИЙ – преобразователь частоты в работе.
• КРАСНЫЙ – было срабатывание защиты, готов к работе.

Отсутствие свечения индикатора - преобразователь не готов к работе.

Примечание - Информация о текущей защите находится в группе параметров «ДИАГНОСТИКА».

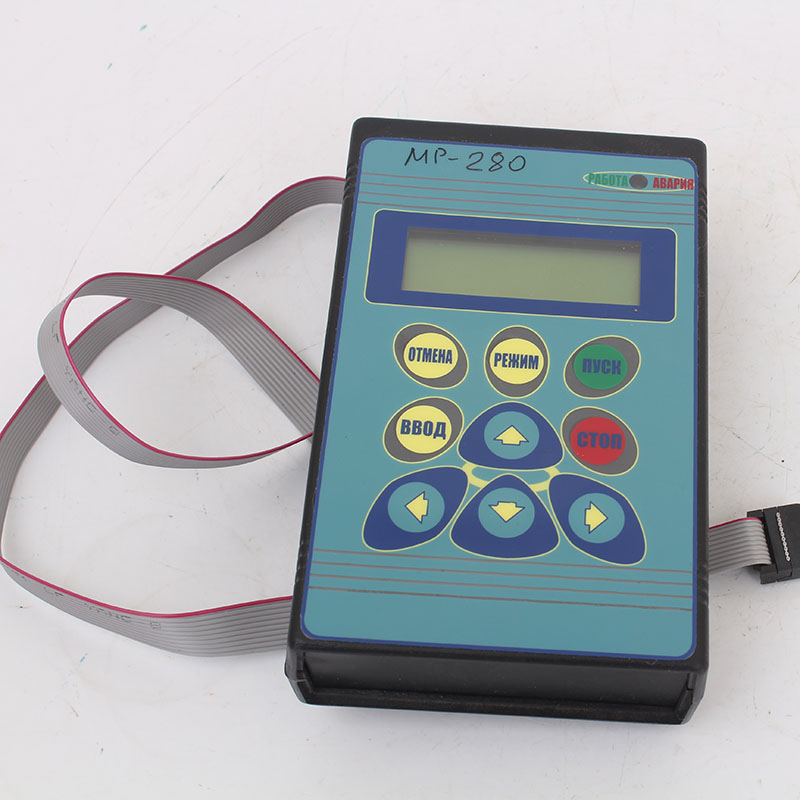

Клавиатура пульта управления состоит из девяти клавиш.

• клавиша «РЕЖИМ» предназначена для переключения между режимом отображения текущего состояния и меню;
• клавиша « Вверх» предназначена для перемещения вверх по пунктам меню контроллера, для увеличения значения параметра в режиме редактирования, для перехода к более поздней записи в режиме просмотра журнала;
• клавиша «Вниз» предназначена для перемещения вниз по пунктам меню контроллера, для уменьшения значения параметра в режиме редактирования;
• клавиша «Вправо» предназначена для перемещения между группами параметров вправо, для выбора разряда параметра в режиме редактирования;
• клавиша «Влево» предназначена для перемещения между группами параметров влево, для выбора разряда параметра в режиме редактирования;
• клавиша «ВВОД» предназначена для входа в режим редактирования параметра и для ввода измененного значения параметра в память контроллера;
• клавиша «ОТМЕНА» предназначена для выхода из режима редактирования без изменения значения параметра;
• клавиша «ПУСК» предназначена для пуска электродвигателя;
• клавиша «СТОП» предназначена для останова электродвигателя.

Доступ к параметрам ПЧ осуществляется через меню. Меню имеет 15 групп (разделов), параметры в которых сгруппированы по функциональному признаку.

Для входа в меню из режима отображения текущего состояния нажмите клавишу «РЕЖИМ». Для возврата в режим отображения текущего состояния нажмите клавишу «РЕЖИМ» еще раз.

Перемещение по меню.

Используйте клавиши «◀» и «▶» для выбора необходимого раздела меню.

Используйте клавиши «▲» и «▼» для выбора необходимого пункта меню.

Выбранный параметр отмечается курсором в виде символа «▶» слева от названия параметра.

Программирование параметров.

Если слева от значения параметра на дисплее присутствует символ «▶», значение параметра может быть изменено. Если выбранный параметр отмечен символом «▷», данный параметр предназначен только для индикации и его значение не может быть изменено пользователем.

Примечание. Значение некоторых параметров может быть изменено только при остановленном двигателе. Если производится программирование такого параметра, пуск электродвигателя будет заблокирован до завершения этой операции.

Используйте клавиши «▲» и «▼» для выбора параметра, который необходимо изменить.

Для входа в режим программирования параметра нажмите клавишу «ВВОД». При этом значение параметра начинает мигать.

Нажатие клавиши «▲» увеличивает значение параметра на 1, нажатие клавиши «▼» уменьшает значение параметра на 1. При удержании клавиш значение параметра увеличивается или уменьшается автоматически.

Запись нового значения параметра в память осуществляется нажатием клавиши «ВВОД». Для выхода из режима программирования без записи нового значения параметра нажмите клавишу «ОТМЕНА».

Для параметров, имеющих несколько разрядов, предусмотрена возможность поразрядного редактирования.

Выбор разряда для редактирования осуществляется путем установки соответствующей позиции курсора клавишами «◀» и «▶». В этом случае мигают только те разряды значения параметра, которые будут изменяться.

Нажатие клавиши «▲» увеличивает значение последнего выбранного разряда на 1, нажатие клавиши «▼» уменьшает значение на 1. При удержании клавиш значение последнего выбранного разряда увеличивается или уменьшается автоматически.

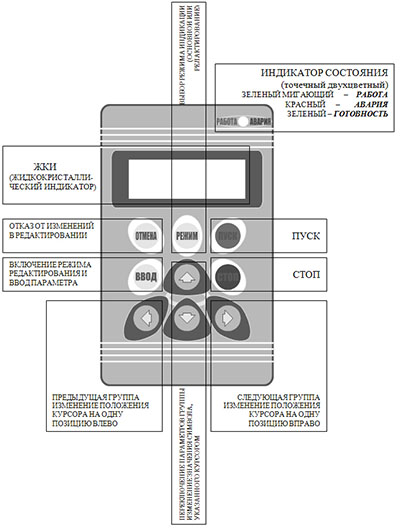

Рис.1. Схема пульта управления МР-280 для преобразователя СТРУМ
