Прибор контроля изоляции Ф4106, Ф4106А

Прибор контроля изоляции Ф4106, Ф4106А предназначены для оценивания уровня сопротивления изоляции и коммутации внешних цепей при снижении сопротивлении изоляции ниже установленного уровня (уставки) в сетях переменного тока, находящихся под напряжением 220 V или 380 V частотой 50 Hz, 60 Hz или 400 Hz.

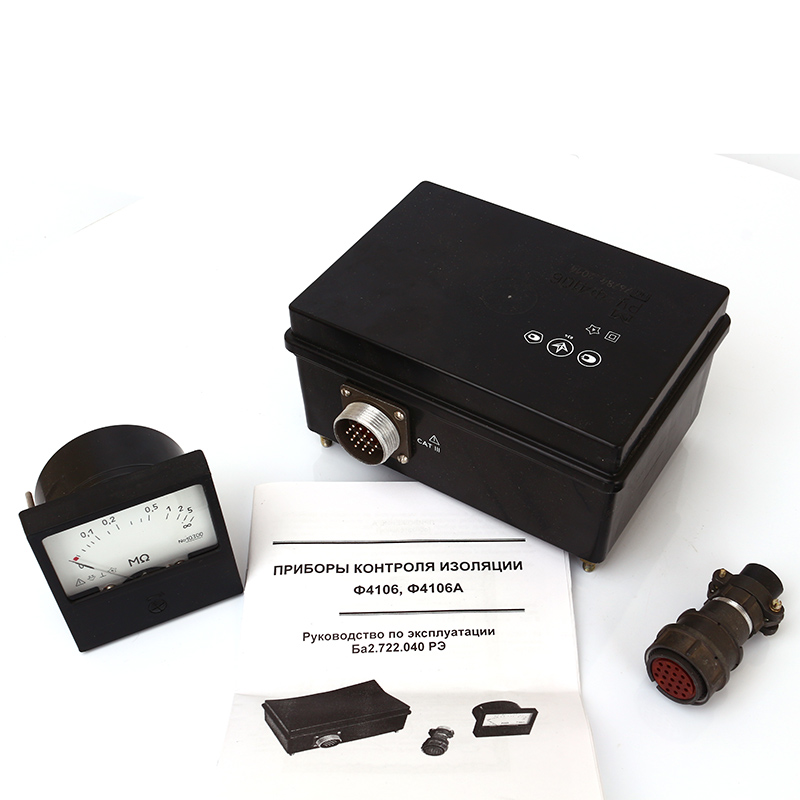

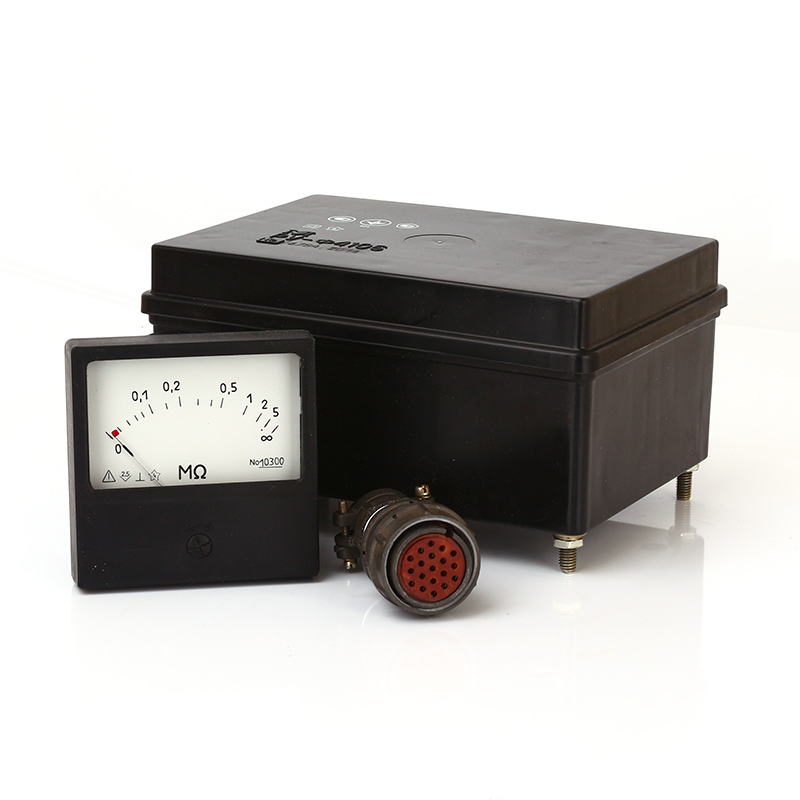

Прибор состоит из двух блоков: стрелочного индикатора – показывающего устройства (ПУ) и релейного устройства (РУ).

Рабочее положение ПУ – вертикальное, РУ – любое.

Область применения

Передвижные и стационарные электроустановки с изолированной нейтралью.

Условия эксплуатации:

• температура окружающего воздуха от минус 60 ºС до плюс 60 °С;
• относительная влажность воздуха до 95 % при температуре плюс 35 °С;
• атмосферное давление до 60 кРа;
• вибрация: ускорение до 10 m/s2; частота от 10 Hz до 70 Hz.

Исполнение приборов Ф4106, Ф4106А - пылезащищенное, брызгозащищенное, виброустойчивое.

Технические характеристики

1. Диапазон измерений от 0,02 МW до 5 МW.
2. Класс точности ПУ - 2,5.
3. Прибор имеет три переключаемых уставки сопротивления Rу (набор уставок): 30 кW, 50 кW и 500 кW - для Ф4106, Ф4106Т или 12 кW, 20 кW и 60 кW - для Ф4106А, Ф4106АТ. По согласованию с заводом-изготовителем допускается поставка приборов с другими наборами уставок из ряда 12 кW, 20 кW, 30 кW, 50 кW , 60 кW, 100 кW, 200 кW, 300 кW, 400 кW, 500 кW.
4. Предел допускаемой основной погрешности РУ равен ±10% от сопротивления уставки.
5. Входное сопротивление не менее 250 кW.
6. Оперативный ток (через измеряемое сопротивление Rх) не более 0,6 mA.
7. Потребляемая мощность не более 10 V×A.
8. Время отпускания РУ не более 0,1 s.

• Напряжение питания (220+22-66) V.
• Сопротивление изоляции, при котором происходит срабатывание РУ (сопротивление срабатывания Rср), находится в пределах: 0,6 (2Rу + 30 кW) ≤ Rср ≤ 1,4 (2Rу + 30 кW).
• Габаритные размеры, mm, не более: ПУ - 80 х 80 х 100; РУ - 175 х 98 х 143.
• Масса, кg, не более: ПУ - 0,2; РУ - 1,3.
• Длина шкалы ПУ, mm, не менее - 50.
• Время задержки срабатывания РУ после подачи на него напряжения питания при емкости контролируемой сети не более 10 μF и при Rx ≥ 2Ry + 30 кW, s, не более - 20.
• Время установления рабочего режима, min - 15.
• Режим работы прибора непрерывный. Продолжительность непрерывной работы не ограничена.
• Норма средней наработки на отказ не менее 35000 h.
• Средний срок службы 10 лет.

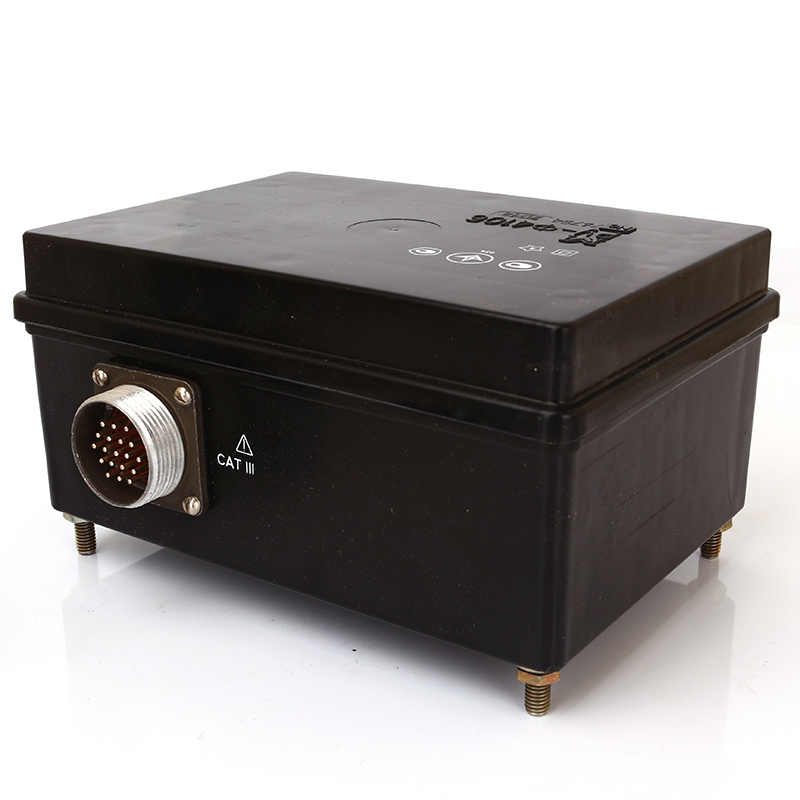

1. Релейное устройство.

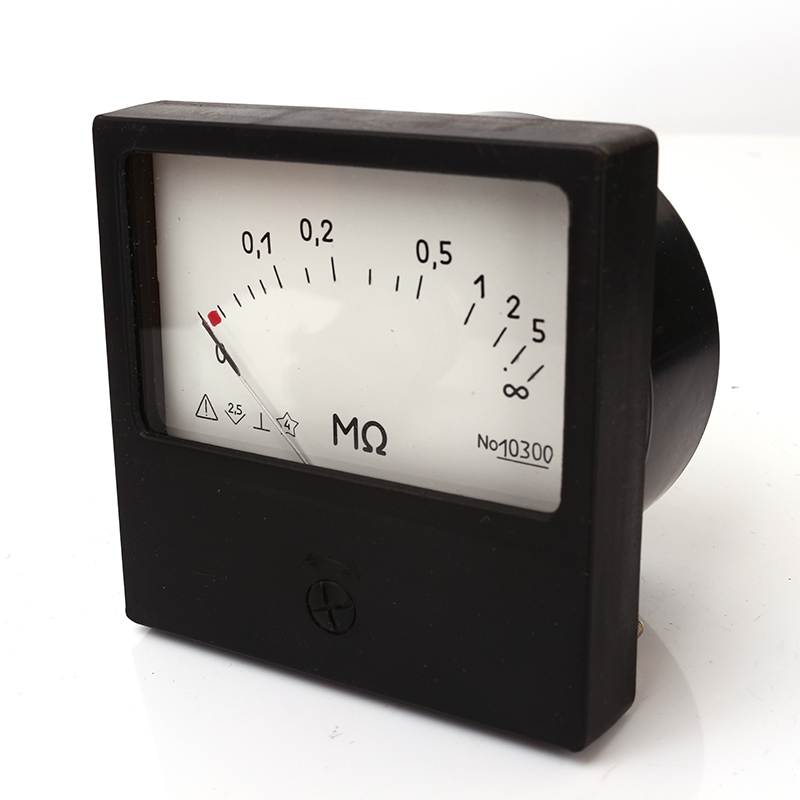

2. Показывающее устройство (разметка отверстий в щите).
