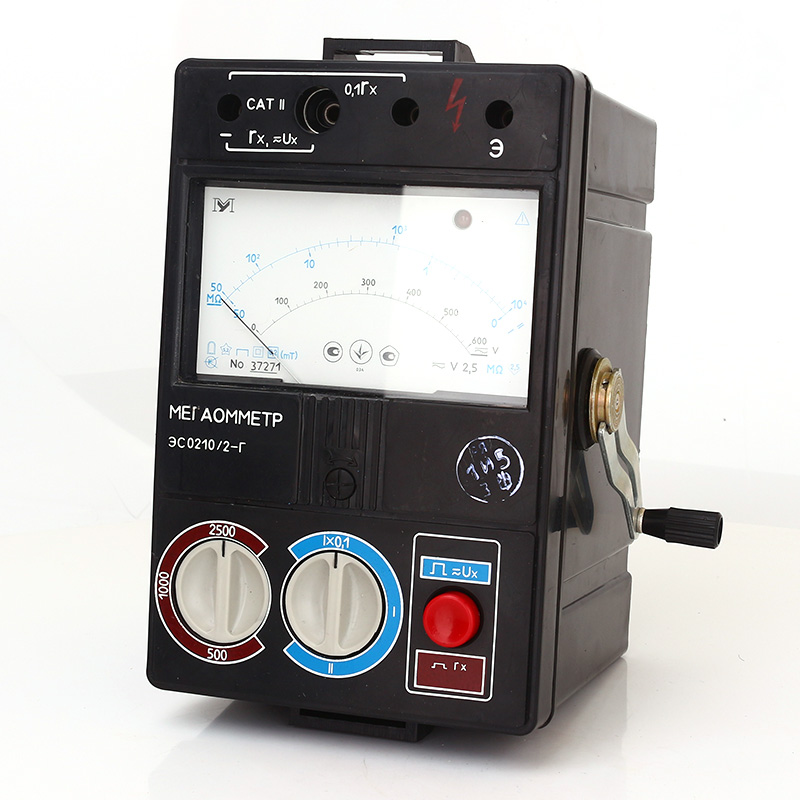

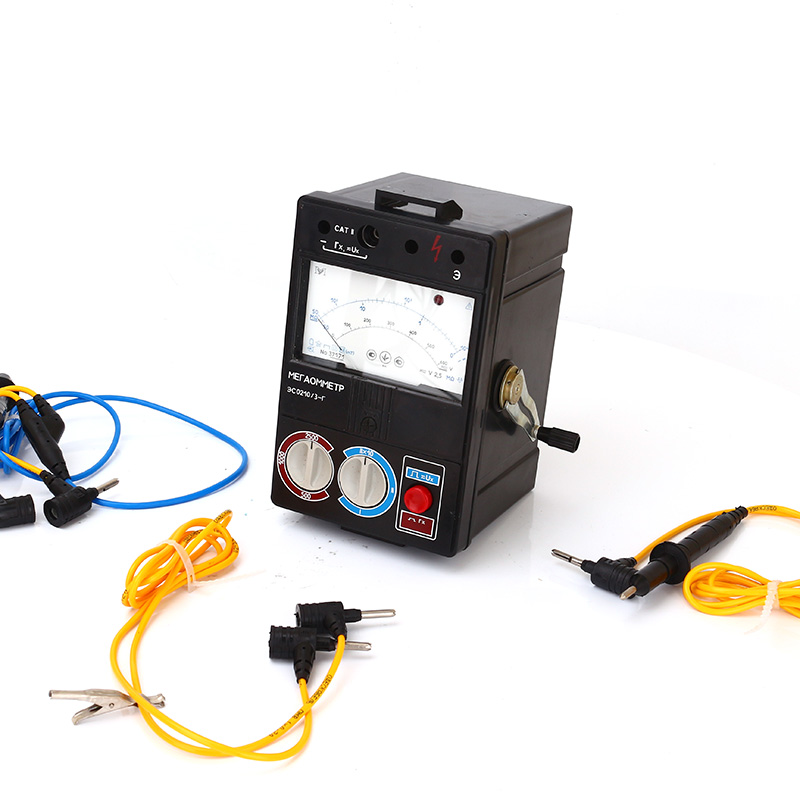

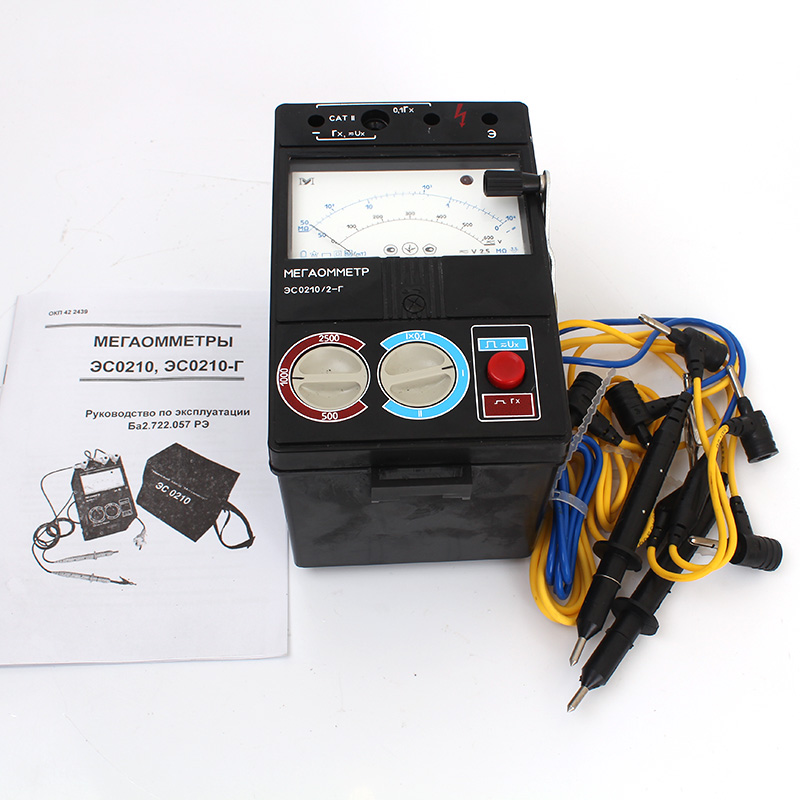

Мегаомметр ЭС0210, ЭС0210-Г

Цена по запросу
В наличии
Артикул товара: 517
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 06.12.2021 * 1050 ₽**

СДЭК 07.12.2021* 920 ₽**

DPD 05.12.2021* 400 ₽**

Самовывоз 06.12.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Мегаомметры
Производитель Мегомметр
Дополнительные характеристики
Напряжение питания220 В
Диапазон измерений0-5 МОм, 5-1000 МОм, 0-50 МОм, 50-10000 МОм, 500-100000 МОм, 0-600 В
Питаниеот сети переменного тока, от встроенного электромеханического генератора
Конструктивное исполнениестрелочные
Класс точности2,5
Другие особенностиЭС0210, С ручным генератором, ЭСО, В госреестре

Мегаомметр ЭС0210, ЭС0210-Г предназначен для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением и измерения величины действующего значения переменного или постоянного напряжения на измеряемом объекте. Мегомметры обеспечивают разряд ёмкости объекта после проведения измерений.

Условия эксплуатации:

  • температура окружающего воздуха от минус 30 °С до плюс 50 °С;
  • относительная влажность воздуха до 90 % при температуре плюс 30 °С.
Исполнение мегаомметров, их обозначение и вид питания

Исполнение

Обозначение

Питание

Обычное

ЭС0210/1

ЭС0210/1-Г

ЭС0210/2

ЭС0210/2-Г

ЭС0210/3

ЭС0210/3-Г

от сети

от генератора

от сети

от генератора

от сети

от генератора

Тропическое

ЭС0210/1Т

ЭС0210/1-ГТ

ЭС0210/2Т

ЭС0210/2-ГТ

ЭС0210/3Т

ЭС0210/3-ГТ

от сети

от генератора

от сети

от генератора

от сети

от генератора

Технические характеристики

Диапазон измерений сопротивления изоляции, диапазон измеряемых напряжений и измерительные (выходные) напряжения на зажимах мегаомметров при разомкнутой внешней цепи

Обозначение

Диапазон измерений

Измерительное напряжение, В

сопротивления, МОм

напряжения, В

ЭС0210/1

ЭС0210/1-Г

0-5

5-1000

0-600

100±10

250±25

500±50

ЭС0210/2

ЭС0210/2-Г

0-5

0-50

50-10000

0-600

500±50

1000±100

2500±250

ЭС0210/3

ЭС0210/3-Г

0-50

50-10000

500-100000

0-600

500±50

1000±100

2500±250

  • Класс точности мегаомметров 2,5.
  • Пределы допускаемых значений основных погрешностей:
  • ± 2,5 % от длины шкалы при измерении сопротивлений;
  • ± 2,5 % от верхнего значения диапазона измерений напряжения;
  • ± 15 % от измеряемого сопротивления (относительная погрешность).

Примечания

  1. Предельные значения погрешностей измерения сопротивления изоляции выраженные в виде приведенной к длине шкалы и в виде относительной равнозначны.
  2. Пределы допускаемых значений основных погрешностей измерений нормированы для рабочей части шкалы, отмеченной точкой.
  3. Для мегаомметров ЭС0210/3, ЭС0210/3-Г при измерении сопротивлений в диапазоне измерения 500-100000 МW (шкала IIх10) погрешность измерения нормирована только на напряжение 2500 V.
  4. При измерении сопротивления изоляции токоведущего проводника относительно земляных оболочек (корпусов) зажим «Э» с землей не соединять.
  • Питание мегаомметров ЭС0210 осуществляется от сети переменного тока напряжением (220+22-33) V, частотой (50±0,5) Hz, (60±0,5) Hz.
  • Питание мегаомметров ЭС0210-Г осуществляется от встроенного электромеханического генератора. Скорость вращения рукоятки генератора - (120…144) оборотов в минуту.
  • Энергопотребление от сети переменного тока не более 10 V·А.
  • Оперативный ток при закороченных зажимах находится в пределах (0,6±0,2) mA.
  • Рабочее положение мегаомметров – горизонтальное расположение плоскости шкалы.
  • Длина шкалы мегаомметров не менее, mm:
    • для измерения сопротивления – 88;
    • для измерения напряжения – 69.
  • Время установления показаний не более 15 s. Время заряда емкости объекта, величиной не более 0,5 mF, не превышает 15 s. Время разряда емкости аналогичного объекта до безопасного напряжения (не более 42 V),который был заряжен до напряжения 2500 V не превышает 4 s.
  • Режим работы прерывистый. Измерение - 1 min, пауза – 2 min.
  • Масса мегаомметра без комплекта шнуров не более 1,9 kg.
  • Масса мегаомметра с комплектом шнуров и сумкой не более 2,8 kg.
  • Габаритные размеры, mm:
    • ЭС0210 - 120х141х 201;
    • ЭС0210-Г – 155х141х201;
    • сумки – 210х150х230.
  • Норма средней наработки на отказ 12500 h.
  • Средний срок службы 10 лет.

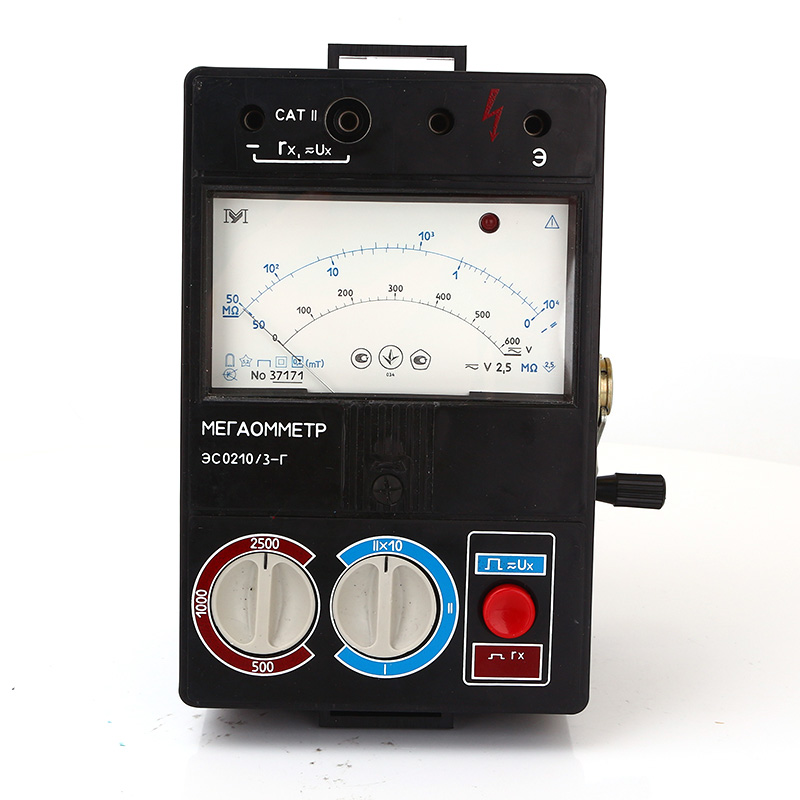

Конструктивное исполнение

Мегаомметр выполнен в пластмассовом корпусе. На передней панели расположены: отсчетное устройство со шкалами для измерения сопротивления и напряжения; гнезда для подключения измеряемого объекта и измерения напряжения на измеряемом объекте; органы управления: кнопка, служащая для включения прибора при измерении сопротивления изоляции; переключатель шкал; переключатель напряжения. На нижней панели размещен отсек с гнездом  для подключения шнура питания (для ЭС0210) и предохранителем.

Допускается вместо микросхемы AS394CH применять микросхему КР159НТ1А.
