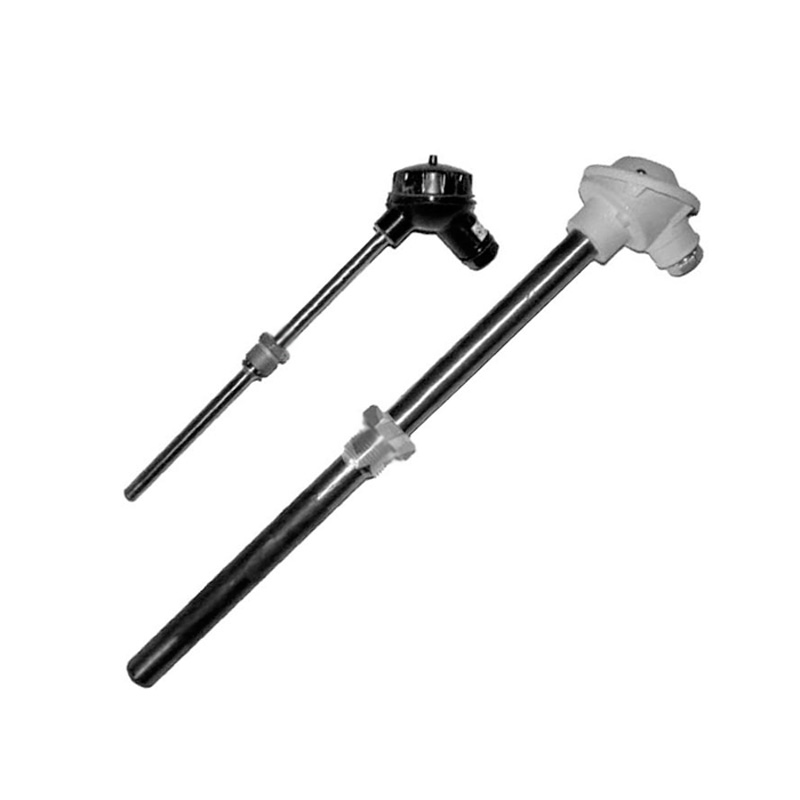

Преобразователь термоэлектрический ТХА-0188, ТХК-0188

Цена по запросу

В наличии

Артикул товара: 1698

Добавить в корзину

Добавить к сравнению

info.mansarprom@gmail.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 29.04.2024 * 1050 ₽**

СДЭК 30.04.2024* 920 ₽**

DPD 28.04.2024* 400 ₽**

Самовывоз 29.04.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Преобразователи температуры
Производитель	Электротермометрия

Дополнительные характеристики
Диапазон измерений	от -40 до +1000 градусов, от -40 до +600 градусов
Область применения	Для кабеля
Класс точности	1, 2

Преобразователь термоэлектрический ТХА-0188, ТХК-0188 используется для измерения температуры в атмосфере чистого воздуха, газообразных химически неагрессивных сред с влажностью не более 80% в различных областях промышленности.

Технические характеристики
Параметры	Значения
Рабочий диапазон измеряемых температур, °С для ТХА-0188 для ТХК-0188	от -40 до +1000 от -40 до +600
Условное обозначение НСХ преобразования (ГОСТ 3044) для ТХА-0188 для ТХК-0188	K L
Класс (ГОСТ 3044) для ТХА-0188 для ТХК-0188	1 или 2 2
Показатель тепловой инерции, с, не более	20
Диаметр термоэлектродной проволоки, мм для рис. 1 для рис. 2	1,2 3,2

Исполнение

Преобразователь ТХА-0188/ТХК-0188 состоит из:

головки и крышки;
чувствительного элемента;
арматуры защитной.

Шарообразная головка прибора плавно совмещена с двумя патрубками. Один патрубок расположен в горизонтальной плоскости, второй — в вертикальной. Между ними прямой угол. Продолжением вертикального патрубка является узкая трубка. Форма головки - усеченный шар. На месте сечения к головке прикручивается крышка со скругленными гранями.

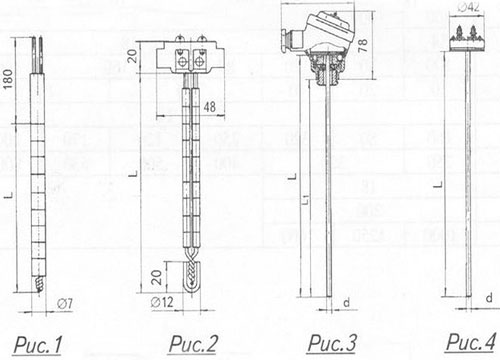

Рис.1. Схема габаритных размеров преобразователя ТХА-0188, ТХК-0188

Габаритные размеры
	L,mm	1000	1250	1600	2000	2500	3150	3550	4000
Рис.1		4500	5000	5600	6300	7100	8000	9000	10000
		11200	12500	14000	16000	18000	20000
Рис.2	L,mm	320	400	500	630	800	1000	1250	1600
Рис.2	L,mm	2000	2500	3150

Продолжении таблицы
Рис.3	L,mm	275	315	375	405	435	525	555	655	735	825
	L₁,mm	250	290	350	380	410	500	530	630	710	800
	d,mm	6
	L,mm	315	375	435	525	735	1025	1425	2025
	L₁,mm	290	350	410	500	710	1000	1400	2000
	d,mm	6			8
Рис.4	L,mm	275	315	375	405	435	525	555	655	725	825
	d,mm	6
	L,mm	315	375	435	525	735	1025	1425	2025
	d,mm	6			8
