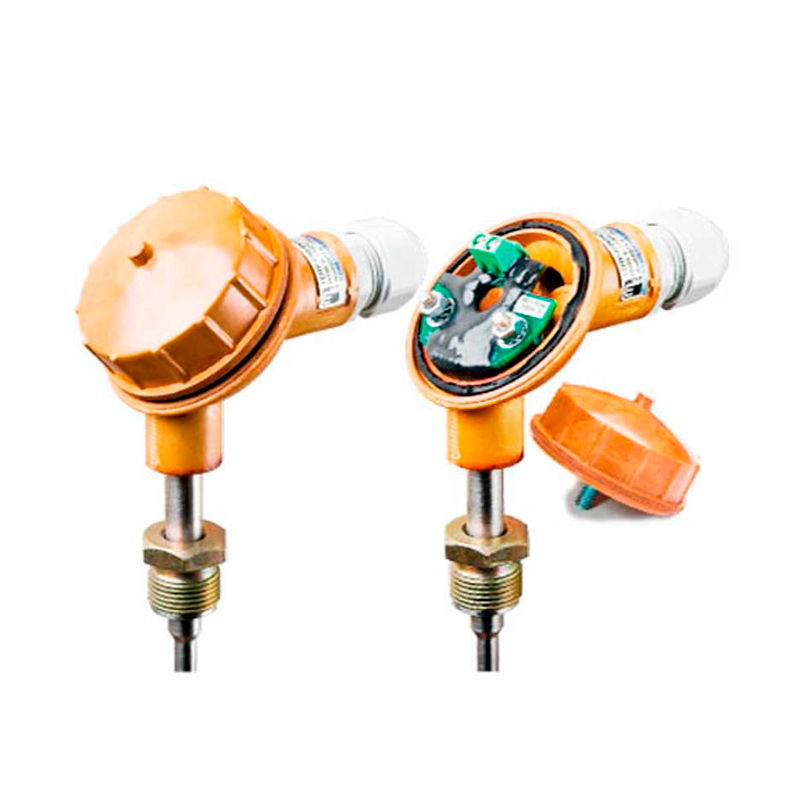

Термопреобразователь сопротивления ТСМУ-1088, ТСПУ-1088

Цена по запросу
В наличии
Артикул товара: 2103
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 08.10.2021 * 1050 ₽**

СДЭК 09.10.2021* 920 ₽**

DPD 07.10.2021* 400 ₽**

Самовывоз 08.10.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Преобразователи температуры
Производитель Промсат
Дополнительные характеристики
Напряжение питания9-36 В
Диапазон измеренийот -50 до +500 градусов , от -50 до +180 градусов
Конструктивное исполнениевзрывозащищенные
Область примененияХимическая промышленность, Пищевая промышленность, Сельское хозяйство, Металлургия

Термопреобразователь сопротивления ТСМУ-1088, ТСПУ-1088 предназначены для измерения температуры жидких и газообразных сред в различных отраслях промышленности.

Технические характеристики
Измеряемые температуры
ТСПУ-1088  -50…+500°С
ТСМУ-1088 -50…+180°С
Схема подключения к источнику питания и сопротивлению 2-проводная
Нормированный сигнал постоянного тока 4…20 мА
Погрешность устройства ± 1,0%
Номинальный уровень сопротивления токовой петли 250 Ом
Электропитание от постоянного тока 9…36В
Номинальное напряжение 24 В
Полярность напряжения питания любая
Винтовые клеммы для проводов сечением 1,5 мм2
Уровень давления среды измерения До 6,3 МПа
Рабочие температуры окружающей среды -40 …+70°С

Устройство и работа

Термопреобразователь сопротивления во взрывозащищенном исполнении осуществляет измерение температуры путем преобразования сигнала чувствительного элемента в унифицированный выходной нормированный сигнал постоянного тока 4-20 мА. Питание и передача выходного сигнала термопреобразователя сопротивлений осуществляется по двухпроводной токовой петле 4-20 мА. Зависимость выходного сигнала от измеряемой температуры - линейная

Термопреобразователь состоит из первичного преобразователя и измерительного преобразователя. Первичный преобразователь с чувствительным элементом из меди обозначается ТСМУ-1088, из платины - ТСПУ-1088. Термопреобразователи с чувствительным элементом из меди имеют невысокую термостабильность по сравнению с термопреобразователями с чувствительным элементом из платины, которые имеют наилучшие показатели надежности и термостабильности

Термопреобразователи термосопротивлений являются датчиками погружного типа, имеют наружную и погружную части. Степень защиты термопреобразователей от внешних воздействий обеспечивается их конструкцией и соответствует IP65

Термопреобразователи сопротивлений с унифицированным выходным сигналом ТСМУ-1088 и ТСПУ-1088 могут применяться во взрывоопасных зонах помещений и наружных установок, в которых возможно образование взрывоопасных смесей газов и паров с воздухом категории IIB групп Т1-Т4. Термопреобразователи сопротивлений ТСМУ-1088, ТСПУ-1088 обеспечивают вид взрывозащиты «искробезопасная электрическая цепь» и имеют маркировку взрывозащиты 0ExiaIIBT4 X / 1ExibIIBT4 X

Применение термопреобразователей сопротивления во взрывоопасной зоне «0» допускается при включении термопреобразователей в искробезопасные цепи барьеров искрозащиты, имеющих маркировку взрывозащиты не ниже ЕхiаIIB. В случае применения термопреобразователей сопротивления во взрывоопасной зоне «1» термопреобразователи могут включаться в искробезопасные цепи барьеров искрозащиты с маркировкой ЕхibIIB

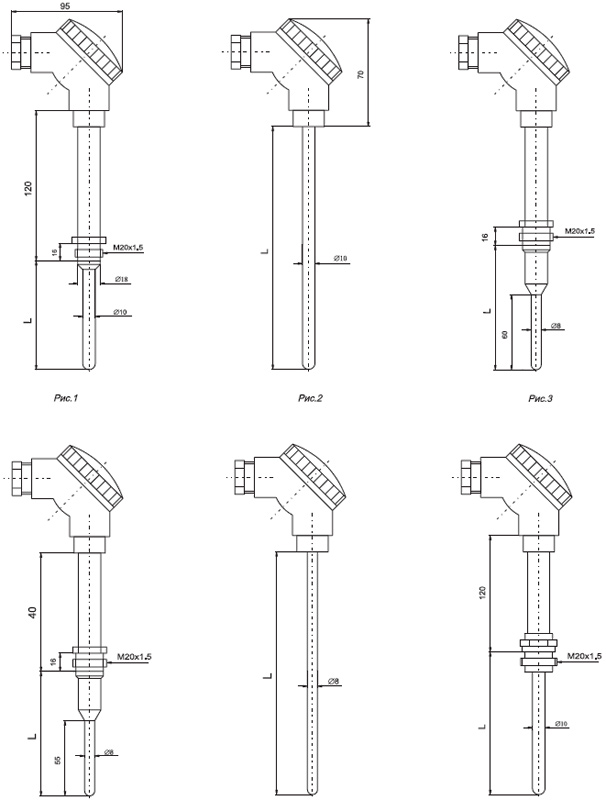

Рис.1. Чертеж термопреобразователей ТСМУ-1088, ТСПУ-1088
Рис.1. Чертеж термопреобразователей ТСМУ-1088, ТСПУ-1088

Габаритные размеры
Рис. 1 80** 100** 120 160 200 250 320 400 500
  630 800 1000 1250 1600 2000 2500 3150
Рис. 2 320 500 800 1000 1250 1600 2000
Рис. 3 120 160 200 250 320 400 500 630 800 1000
Рис. 4 60 80 120 160 200 250 320 400 500 630
Рис. 5   400 500 1600 2500
Рис. 6 400

По рис. 1, 2, 3, 4, 5, 6 изготавливаются термопреобразователи типа ТСП, по рис. 1, 2, 3 типа ТСМ
