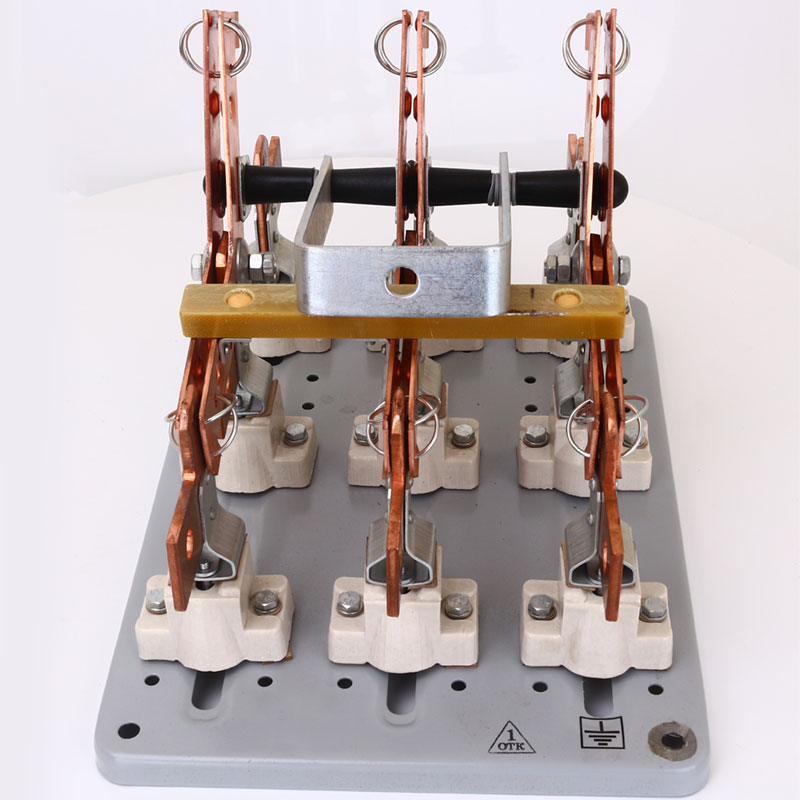

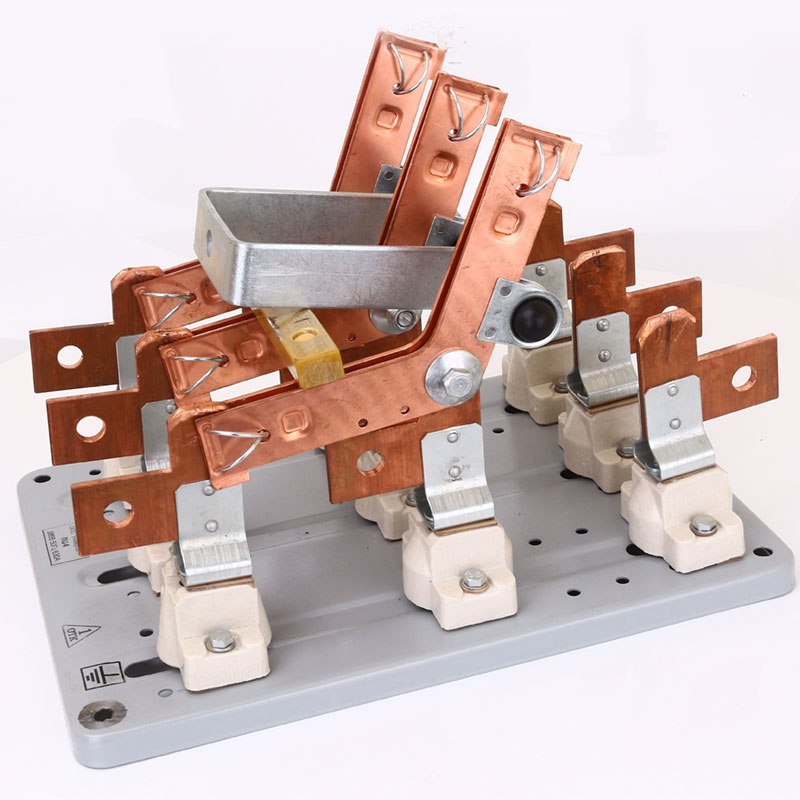

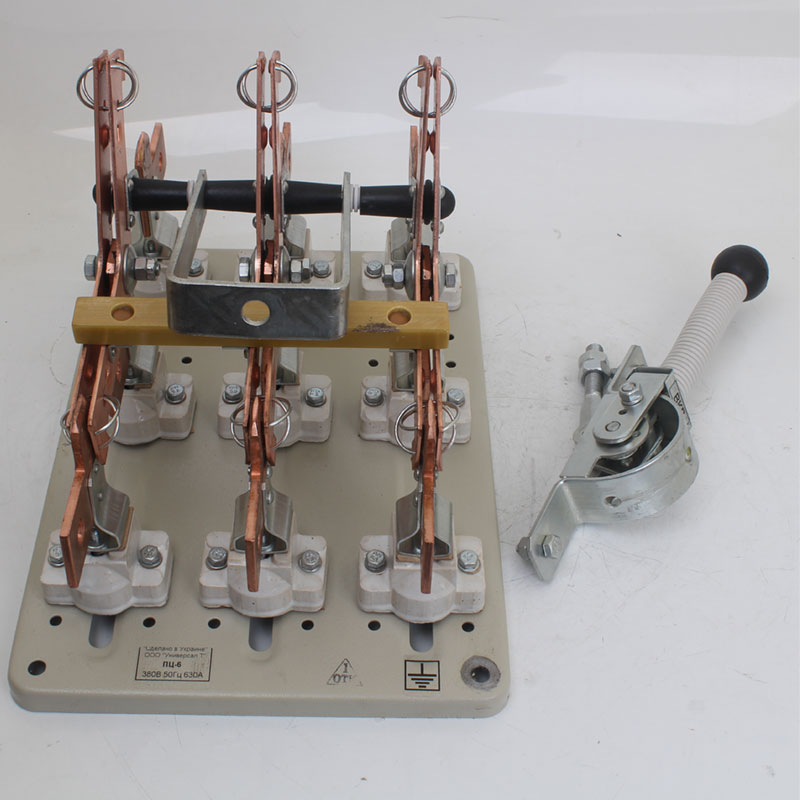

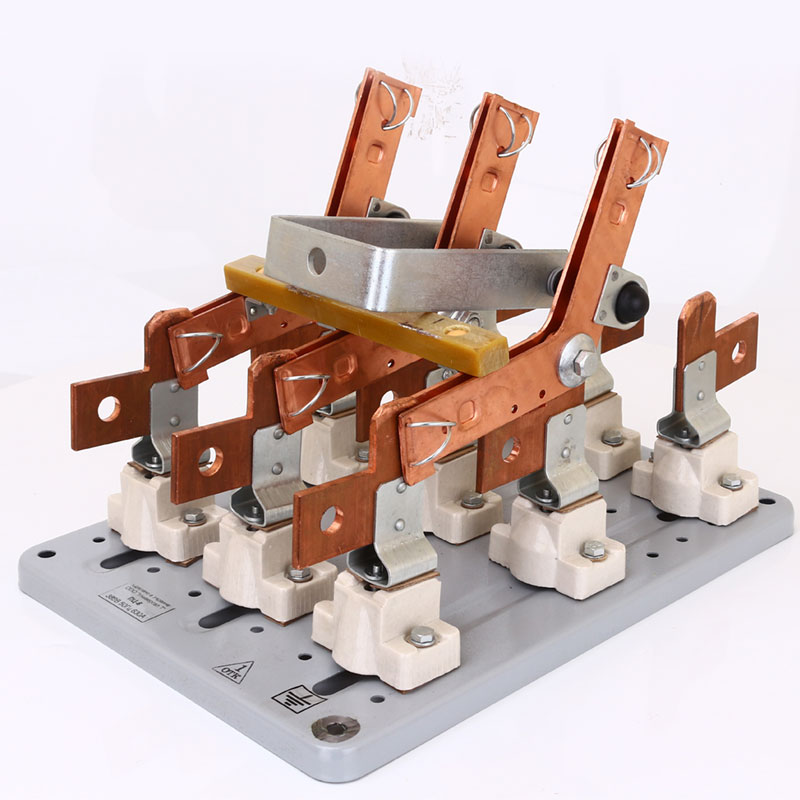

Переключатель ПЦ-1

Переключатели ПЦ-1 открытого исполнения для нечастых неавтоматических коммутаций электрических цепей переменного тока частоты 50 Гц напряжением 380В.

Переключатели предназначены для комплектации силовых ящиков, шкафов, щитов и других распределительных устройств. Коммутационные контакты переключателей установлены на керамических изоляторах серии А- 632.

Данные устройства представляют собой трёх - полюсные разъединители на два направления с передним присоединением внешних проводников. Гальваническое покрытие оловом позволяет  подключать к выводам аппарата проводники с медными или алюминиевыми наконечниками.

Структура идентификационного обозначения

ПХ-Х/Х-У3

• П- Переключатель (Условное обозначение аппарата)
• Х-Условное обозначение вида привода
• Ц - центральная рукоятка
• Б - боковая рукоятка
• С - боковой смещенный привод на переднюю панель

Х/-Условное обозначение номинального тока

• 1- 100А
• 2 -200А
• 4 -400А
• 6- 630А

/Х-Условное обозначение исполнения боковой рукоятки

• Л — левое
• П - правое

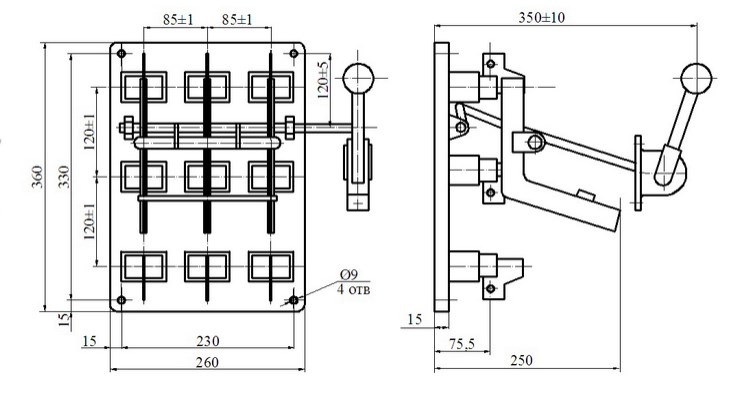

Рис.1 Схема габаритов переключатель ПЦ-1 с боковым смещенным приводом на переднюю панель

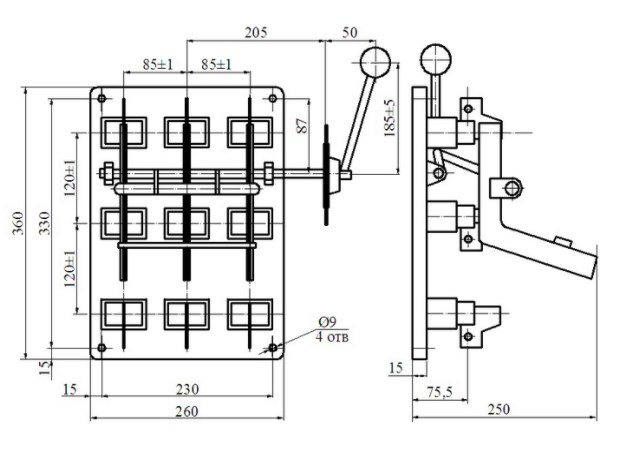

Рис.2 Схема габаритов переключатель ПЦ-1 с боковой рукояткой

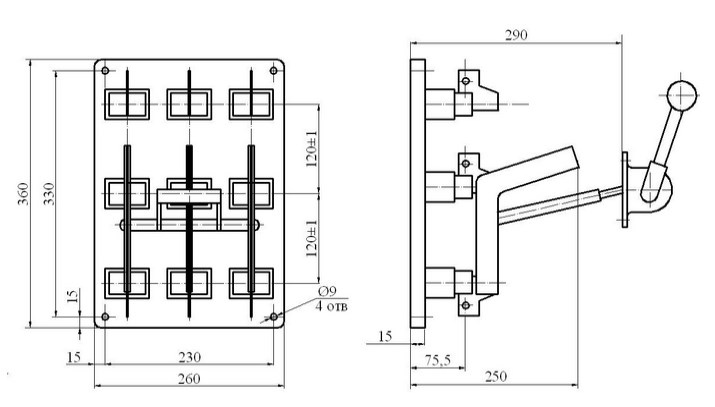

Рис.3 Схема габаритов переключатель ПЦ-1 с центральной рукояткой
