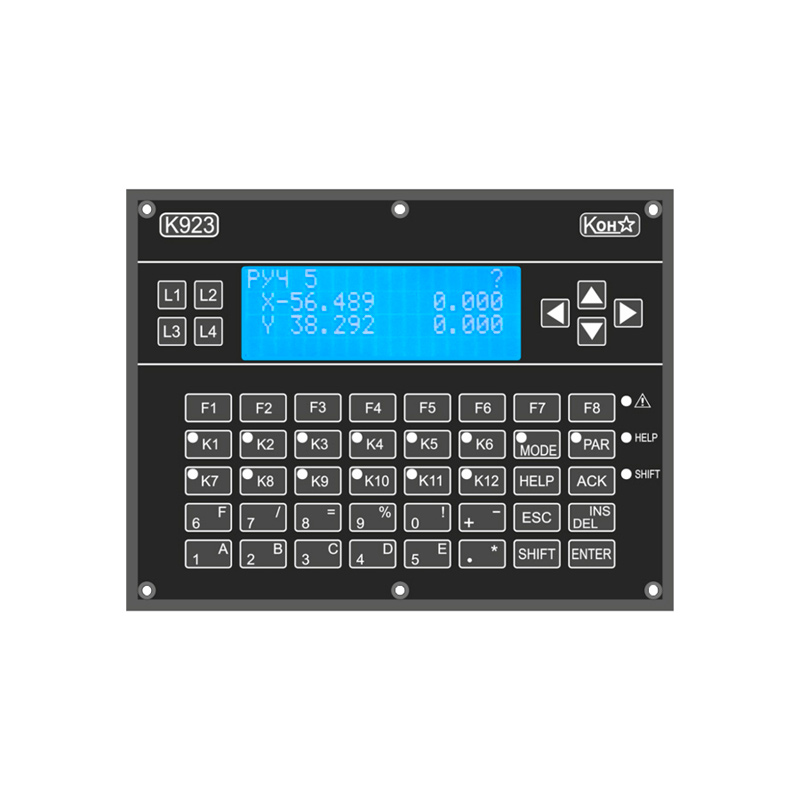

Панель ввода и отображения информации К923

Цена по запросу
В наличии
Артикул товара: 793
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 07.12.2021 * 1050 ₽**

СДЭК 08.12.2021* 920 ₽**

DPD 06.12.2021* 400 ₽**

Самовывоз 07.12.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Табло светодиодные
Производитель Констар
Дополнительные характеристики
Напряжение питания24 В
Степень защитыIP54
Потребляемая мощность5 Вт

Панель ввода и отображения информации К923 выпускается в двух модификациях:

  • К923-01 – используется в качестве панели ввода и отображения информации техпроцессов.
  • К923-02 – используется в качестве панели ввода и отображения информации в системах управления станками.

Исполнение

Конструктивно панель выполнена в корпусе щитового типа, что позволяет устанавливать ее на шкаф управления или на пульт диспетчерского управления.

Цепи питания и цепи интерфейса RS-485 подключаются к контактам съемных клеммников. Способ подключения проводов - «под винт».

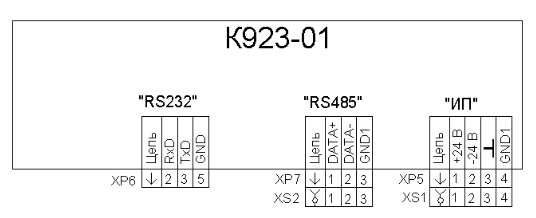

Рис.1. Схема подключения панели К923-01
Рис.1. Схема подключения панели К923-01

Технические характеристики
Параметр Значение
К923-01 К923-02
Назначение Универсальная Специализированная для устройств управления станочным оборудованием с ЧПУ
Индикатор ЖКИ
Формат индикатора 4 строки по 20 символов
Информационное поле 123 х 43 мм
Размер символа 4,84 х 9,22 мм
Клавиатура 48 клавиш
Питание =24 В
Канал связи RS232 (сервисный) / RS485
Программирование комплект разработчика мнемокадров панели К923

К812 - для устройств электроавтоматики
(САПР К751)

К810 - для устройств позиционирования
(САПР К750)

Габаритные размеры 240 x 185 x 45 мм

Эксплуатация

Рабочие условия эксплуатации панели ввода и отображения информации К923:

  • температура окружающего воздуха -от 5 до 50˚С;
  • относительная влажность от 5 до 80% без конденсации влаги;
  • атмосферное давление – от 84,0 до 106,7 кПа (630-800 мм рт. ст.).
Комплект поставки
Обозначение Наименование Кол. Примечание
АЛ3.048.005 Панель ввода и отображения информации К923-01 1 шт.
АЛ3.048.005РЭ Руководство по эксплуатации 1 экз. *
АЛ3.048.005ПС Паспорт 1 экз.
