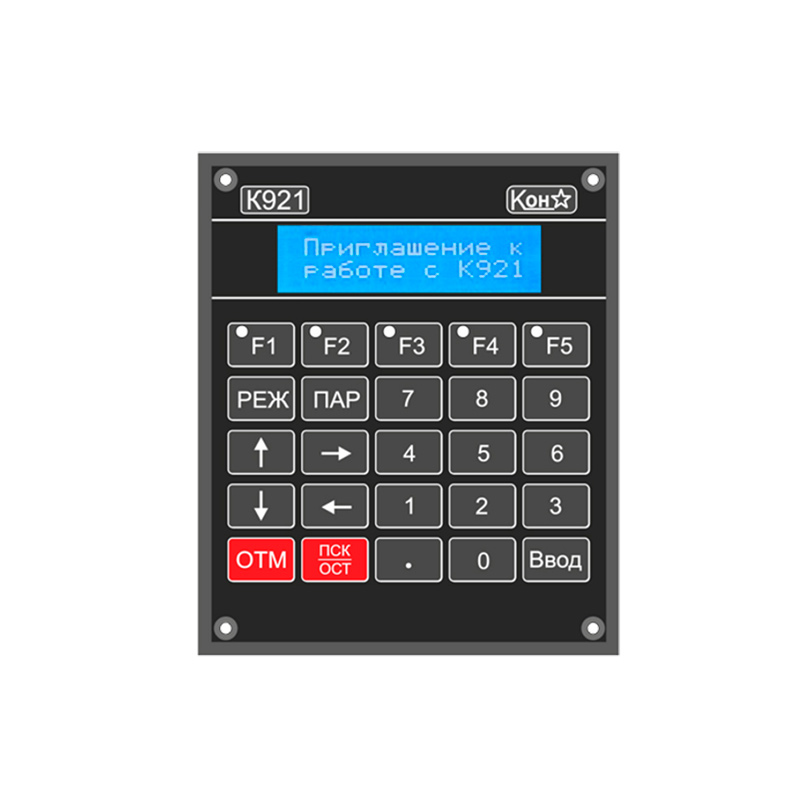

Панель ввода и отображения информации К921

Панель ввода и отображения информации К921 предназначена для ввода команд и задания технологических параметров; отображение буквенно-цифровых сообщений и параметров технологических процессов в цифровом виде.

Рис.1. Схема подключения К921

Эксплуатация

Панель ввода и отображения информации К921 предназначена для эксплуатации в районах с умеренным и холодным климатом, в помещениях с искусственно регулируемыми климатическими условиями и в районах с влажным или сухим тропическим климатом, в помещениях с кондиционированием воздуха.

Условия эксплуатации:

• температура воздуха – от плюс 5 до плюс 55 °С;
• относительная влажность – от 10 до 95 % без конденсации влаги;
• атмосферное давление – от 75,9 до 106,7 кПа;
• содержание в окружающем воздухе коррозионно–активных агентов:
  • сернистого газа – не более 160 мг/м2сут.,
  • хлоридов – не более 0,2 мг/м2сут.

Исполнение

Панель конструктивно выполнена в металлическом кожухе. Конструкция панели позволяет устанавливать ее в пульты, монтировать на щиты, двери шкафа и т.п.

К921 отвечает требованиям конструкторской документации АДПА.468389.004.

Обмен информацией между К921 и ПЛК осуществляется по каналу связи с интерфейсом RS-485. Панель по отношению к ПЛК является активной станцией и работает только с одной пассивной станцией, имеющей адрес 1. Протокол обмена Modbus RTU.

Программирование К921 осуществляется на языке графических релейно-контактных схем LD (Ladder Diagram) и на языке структурированного текста ST (Structured Text) системой программирования К748v2 и выше.

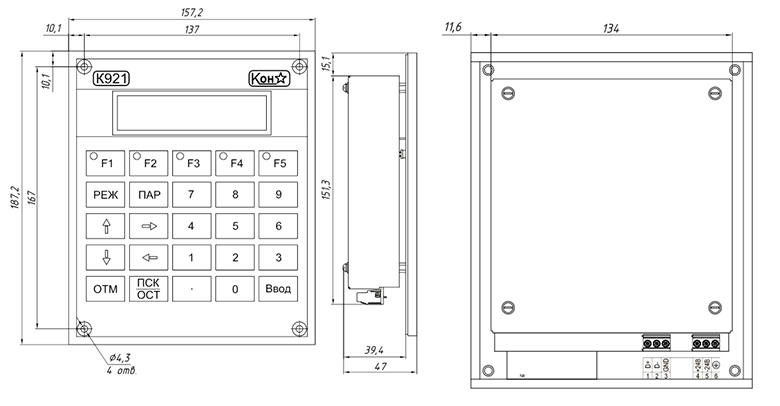

Рис.2. Габаритные и установочные размеры панели К921
