Модуль МОС.012.143К применяется для коммутации цепей постоянного тока до 150В и 4А гальванической развязки между входом и выходом.

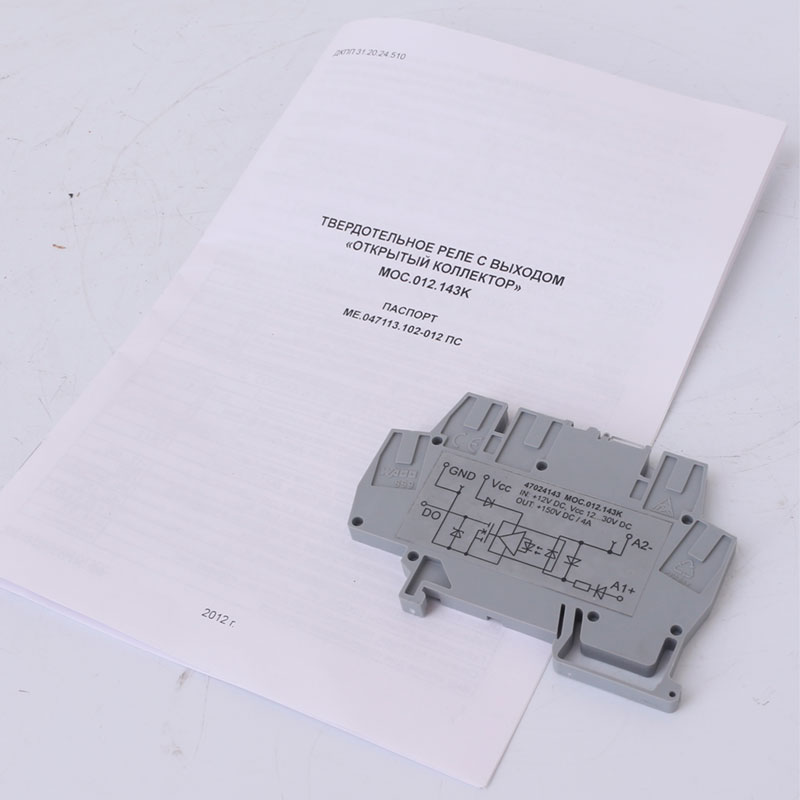

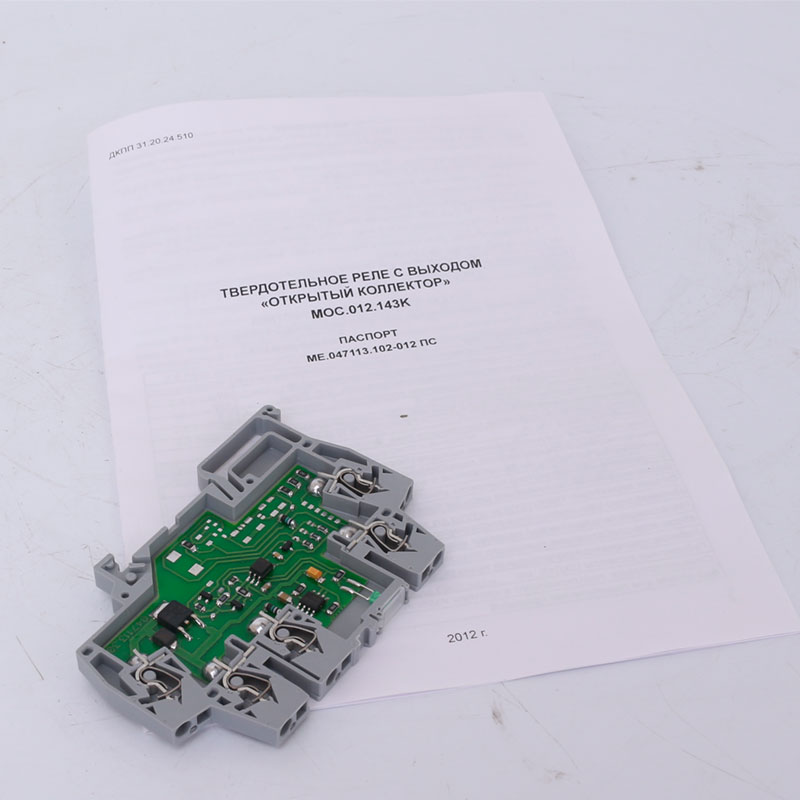

Комплект поставки
- модуль МОС.012.143К ;
- техническая документация;
- заводская упаковка.

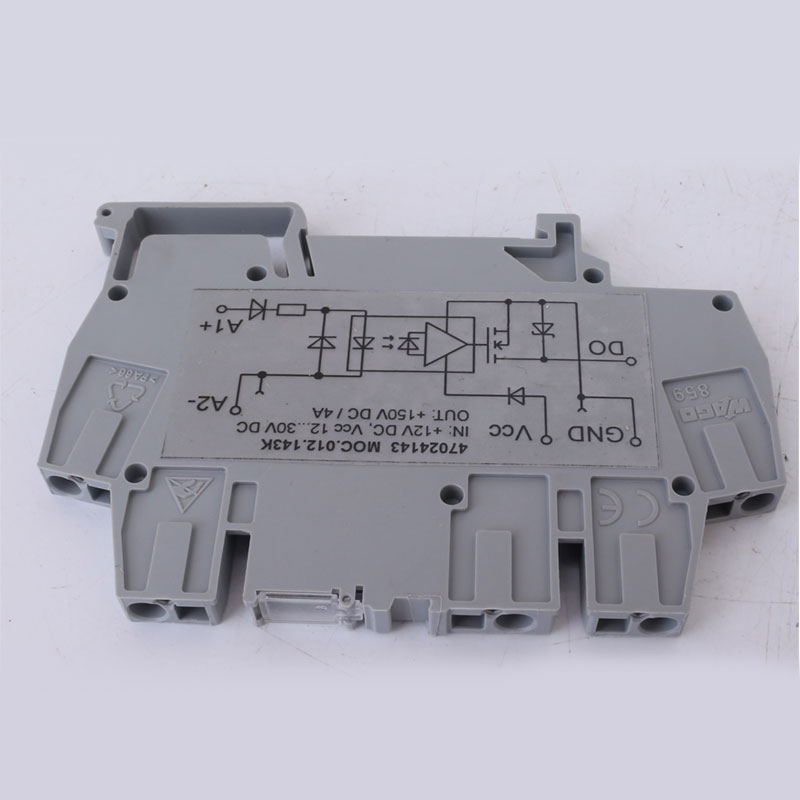

Устройство и работа

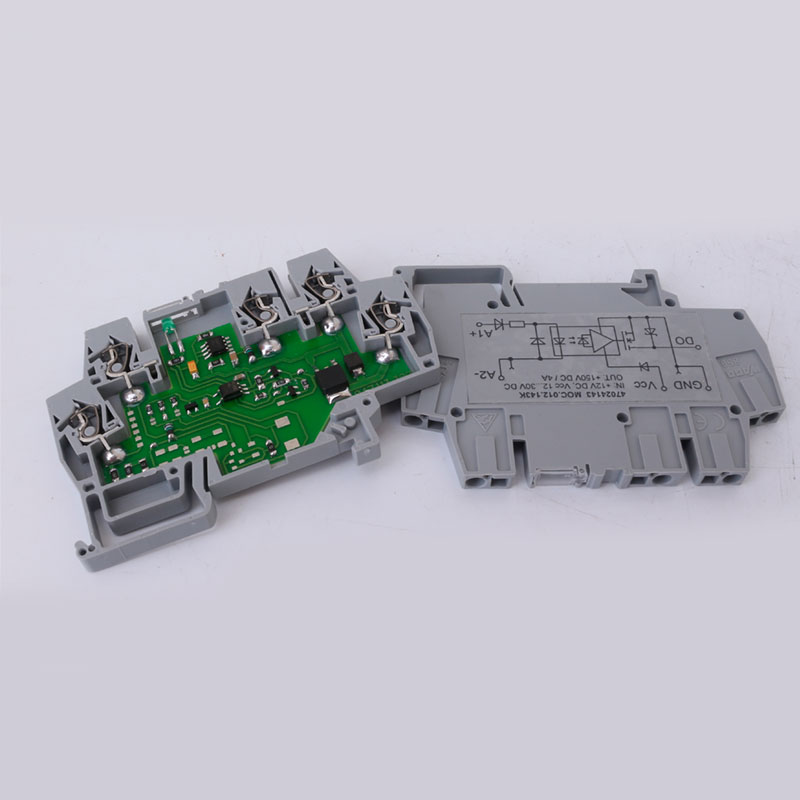

Твердотельные реле МОС является полупроводниковым оптоэлектронным устройством с выходным MOSFET транзистором, включенным по схеме "открытый коллектор". При значении входного управляющего сигнала превышающего порог срабатывания выходного транзистора, он открывается. Выходной транзистор осуществляет коммутацию нагрузки на "общий" провод GND реле.
Твердотельные реле требует питания от внешнего источника напряжения постоянного тока.

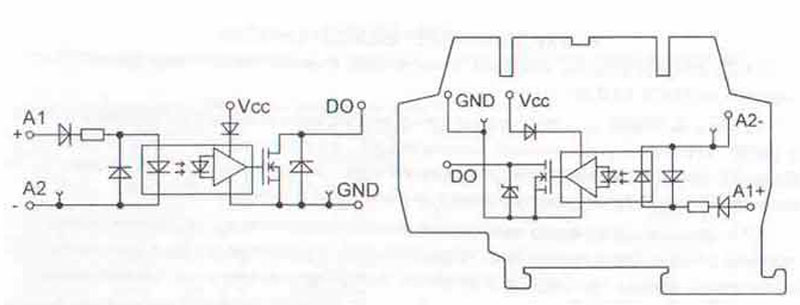

Рис.1 Схема габаритных размеров
Входные характеристики: | |
Номинальное значение управляющего напряжения постоянного тока, В | +12 |
Входное напряжение срабатывания выходного транзистора, В | +9 |
Максимальное значение управляющего напряжения (20 сек), В | +18 |
Входной ток при номинальное значении управляющего напряжения, мА | 1,5 |
Максимальное обратное напряжение, В | 50 |
Частота переключения уровня управляющего напряжения 10-90%, Гц | 0-100 |
Выходные характеристики: | |
Коммутируемое напряжение постоянного тока, В | 0-150 |
Коммутируемый ток, А | 0-4 |
Максимальный кратковременный выходной ток нагрузки (1 мин), А | 6 |
Коммутируемый ток при частоте переключения управляющего напряжения 60-100 Гц, не более, А | 2 |
Сопротивление замкнутого контакта, не более, Ом | 0,04 |
Время вкл/выкл реле, мкс | 1,5/3 |
Общие характеристики: | |
напряжение постоянного тока, В | +12…+30 |
напряжение гальванической развязки между входом и выходом, В | 1500 |
Индикатор срабатывания выходного транзистора | зел. светодиод |
Рабочая температура, °C | -40…70 |
Сечение провода, подключаемого в клеммы, мм2 | 0,14-2,5 |
Вид клемм для подключения проводов | пружинные |
Габаритные размеры, мм | 6х93,5х63,7 |
