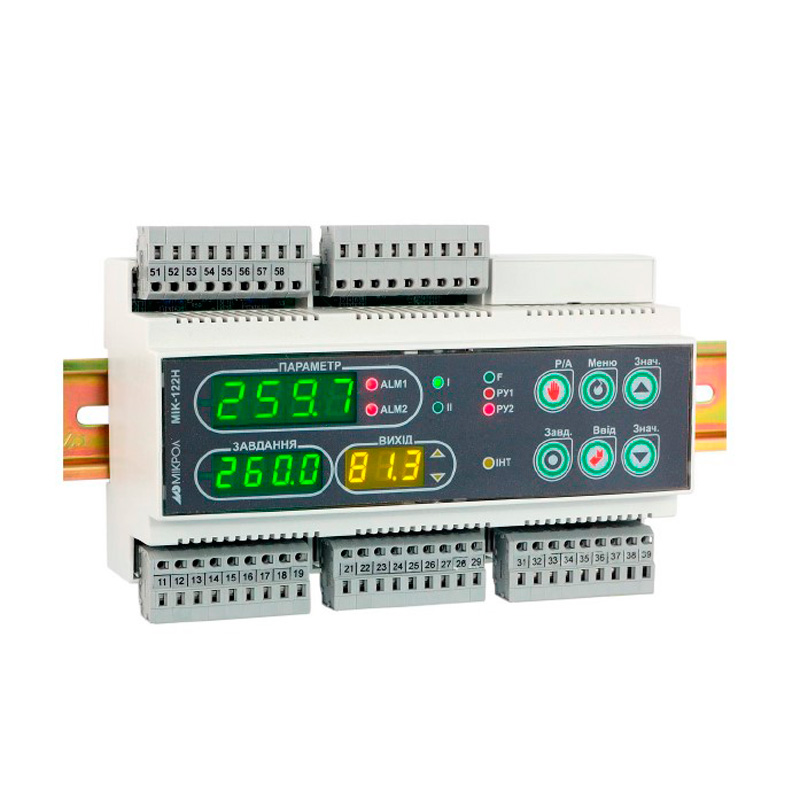

Микропроцессорный ПИД-регуляторы МИК-122Н
ТК Деловые линии 06.05.2024 * 1050 ₽**
СДЭК 07.05.2024* 920 ₽**
DPD 05.05.2024* 400 ₽**
Самовывоз 06.05.2024* 0 ₽**
- Характеристики
- Описание
- Гарантия и возврат
- Адрес и контакты
- Отзывы
| Основные характеристики | |
|---|---|
| Категория | Микропроцессорные регуляторы |
| Производитель | Микрол |
| Дополнительные характеристики | |
|---|---|
| Напряжение питания | 18-36 В, 100-242 В |
| Степень защиты | IP30 |
| Питание | от сети |
| Потребляемая мощность | 7 ВА |
| Тип крепления | на din-рейку |
| Другие особенности | МИК |
Двухконтурный микропроцессорный ПИД-регуляторы МИК-122Н предназначен для измерения двух контролируемых входных физических параметров (температура, давление, расход, уровень и т. п.), обработки, преобразования и отображения их текущих значений на встроенных четырехразрядных цифровых индикаторах.
Функциональность
Структура регулятора МИК-122Н посредством конфигурации может быть изменена таким образом, что могут быть решены следующие задачи регулирования:
- Двухпозиционного (до четырех каналов - при использовании функции свободно - программируемыхдискретных выходов регулятора) или двух, трехпозиционных регуляторов;
- Двух независимых регуляторов (ПИД-регулятора с аналоговым выходом и ПИД-регулятора симпульсным выходом или ПИД-ШИМ-регулятора с импульсным выходом) или двух регуляторов в режиме override.
- Контуров автоматического регулирования с управлением от ЭВМ; Прибора ручного управления импульсным исполнительным механизмом, двухпозиционной илитрехпозиционной нагрузкой, с индикацией задающих воздействий;
- Индикатора двух физических величин.
Внутренняя программная память регулятора МИК-122Н содержит большое количество стандартных функций необходимых для управления технологическими процессами большинства инженерных прикладных задач, например, таких как:
- возможность подключения различных типов датчиков,
- сравнение результата преобразования с уставками минимум и максимум, а также сигнализациюотклонений (технологически опасных зон), выбор типа технологической сигнализации – абсолютная или девиационная (зависящая от заданной точки),
- программная калибровка каналов по внешнему образцовому источнику аналогового сигнала,
- цифровая фильтрация,
- произвольное масштабирование шкал измеряемых параметров, линеаризация входных сигналов,
- извлечение квадратного корня,
- режимы статической и динамической балансировки,
- мониторинг исправности датчиков (их линий связи или измерительного канала) с системойбезопасного управления исполнительными механизмами.
| Наименование | Значение |
| Аналоговые входные сигналы | |
| Количество аналоговых входов | 2 |
| Типы входных аналоговых сигналов | |
| - унифицированные | 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм) |
| - напряжения | 0-75 мВ, 0-200 мВ, 0-1 В, 0-10 В |
| - от термопреобразователей сопротивления | ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23 |
| - от термопар | ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E) |
| Период измерения, не более | 0,2 сек |
| Гальваническая изоляция | Входы гальванически изолированы от выходов и остальных цепей, напряжение гальванической развязки не менее 500 В |
| Время индикации измеренного параметра одного канала в режиме циклической индикации | 1 – 10 сек (параметр конигурируется) |
| Основная приведенная погрешность преобразования | ± 0,2% |
| Длина линии связи для термосопротивлений, не более | 100 м |
| Сопротивление линии связи, не более | 15,0 Ом |
| Аналоговые выходные сигналы | |
| Количество аналоговых выходов | 2 |
| Тип выходного аналогового сигнала | 0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), 0-10В (Rн>=2кОм). |
| Основная приведенная погрешность формирования выходного сигнала | |
| - в базовой модели регулятора | ±0,2% |
| - на модуле расширения | ±0,4% |
| Цифровая индикация | |
| Точность индикации | ±0,01% |
| Количество разрядов цифрового индикатора | 4 |
| Высота цифр светодиодных индикаторов | 10 мм |
| Дискретные входные сигналы | |
| Количество дискретных входов | 2 |
| Сигнал логического "0" – состояние ОТКЛЮЧЕНО Сигнал логической "1" – состояние ВКЛЮЧЕНО | 0-7В 18-30В |
| Входной ток (потребление по входу) | ? 10 мА |
| Гальваническая развязка дискретных входов | Входы связаны попарно и гальванически изолированы от других входов и остальных цепей, поканальная изоляция при использовании КБЗ-25-11 |
| Дискретные выходные сигналы | |
| Количество дискретных выходов | 4 |
| Типы выходов: | |
| - транзистор ОК | до 40В, 100мА |
| - механическое реле (переключаемый контакт) | до 220В, 8А |
| Гальваническая развязка дискретных выходов | Выходы связаны в группу из четырех выходов и гальванически изолированы от других выходов и остальных цепей |
| Последовательный интерфейс RS-485 | |
| Тип канала | Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени) |
| Количество приемопередатчиков | 32 приемопередатчика на одном сегменте |
| Максимальная длина линии в пределах одного сегмента сети | 1200 метров |
| Количество активных передатчиков | 1 (только один передатчик активный) |
| Максимальное количество узлов в сети | 250 с учетом магистральных усилителей |
| Вид кабеля | витая пара, экранированная витая пара |
| Гальваническая развязка | интерфейс гальванически изолирован от других входов-выходов и остальных цепей (напряжение гальванической развязки не менее 500 В) |
| Протокол связи | Modbus режим RTU (Remote Terminal Unit) |
| Электрические данные | |
| Напряжение питания: | |
| • переменного тока | от 100В до 242В, 50Гц |
| • постоянного тока | от 18В до 36В |
| Потребляемая мощность от сети переменного тока, не более: | до 7,0 ВА |
| Ток потребления по питанию 24В, не более: | не более 250 мА |
| Корпус. Условия эксплуатации | |
| Тип корпуса | настенное исполнение или на DIN-рейку, IP30 |
| Размеры | 110 х 160 х 58 мм |
| Масса блока, не более | до 0,5 кг |
| Температура окружающей среды | от -40°С до +70°С |
| Атмосферное давление | от 85 до 106,7 кПа |
| Вибрация с частотой / амплитудой | до 60Гц / до 0,1мм |
Исполнение
Регулятор представляет собой свободно конфигурируемый компактный прибор. Пользователь, не имеющий знаний и навыков программирования, может просто вызывать и исполнять эти функции путем конфигурации регулятора МИК-122Н. Регуляторы МИК-122Н очень гибкие в использовании и могут быстро и легко, изменив конфигурацию, выполнить большинство встречаемых требований и задач управления технологическими процессами.
Регуляторы МИК-122Н конфигурируются через переднюю панель или через гальванически разделенный интерфейс RS-485 (протокол ModBus), что также позволяет использовать прибор в качестве удаленного контроллера при работе в современных сетях управления и сбора информации.
Параметры конфигурации регулятора МИК-122Н сохраняются в энергонезависимой памяти и регулятор способен возобновить выполнение задач управления после прерывания напряжения питания. Батарея резервного питания не используется. Регуляторы могут изготавливаться по индивидуальному техническому заданию для выполнения конкретной технологической задачи.

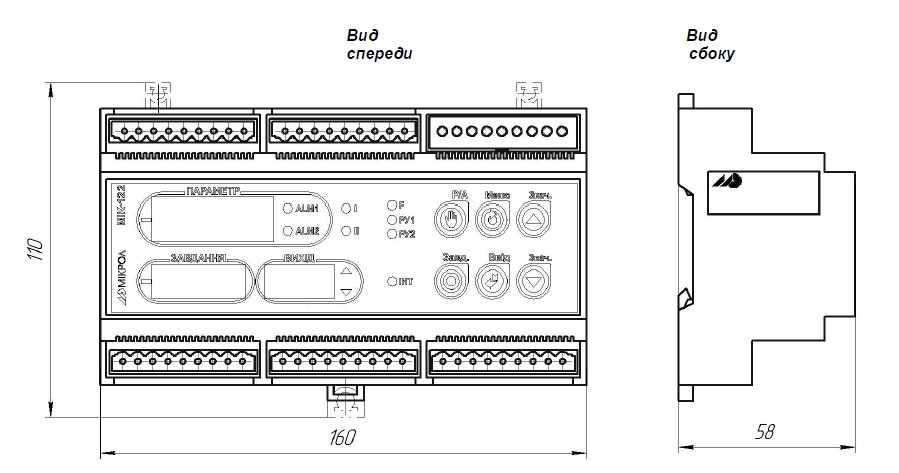

Рис.1. Схема габаритных размеров ПИД-регулятора МИК-122Н
| Обозначение | Наименование изделия | Количество | |
|
ПРМК.421457.012 |
ПИД-регулятор многофункциональный микропроцессорный МИК-122Н |
1 |
|
|
ПРМК.421457.012 РЭ |
Руководство по эксплуатации (из расчета - 1 экземпляр на любое количество изделий при поставке в один адрес) |
1 |
|
| 232-109/026-000 | Разъем сетевой (220В) |
* 1 |
|
| 734-203 | Разъем сетевой (24В) |
** 1 |
|
|
232-109/026-000 |
Разъем для подключения внешних входных и выходных цепей |
4 |
|
|
232-106/026-000 |
Разъем для подключения внешних выходных цепей |
** 1 |
|
|
231-131 |
Рычаг монтажный для клемм |
1 |
|
|
734-230 |
Рычаг монтажный для клемм питания |
1** |
|
*При поставке регулятора с питанием 220 В переменного тока.
**При поставке регулятора с питанием 24 В постоянного тока.
