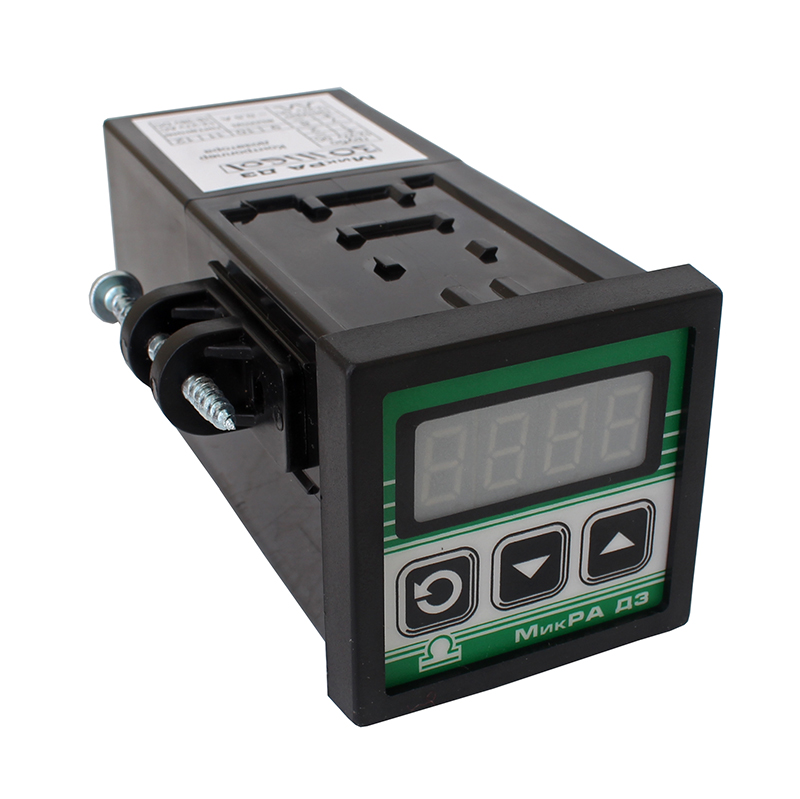

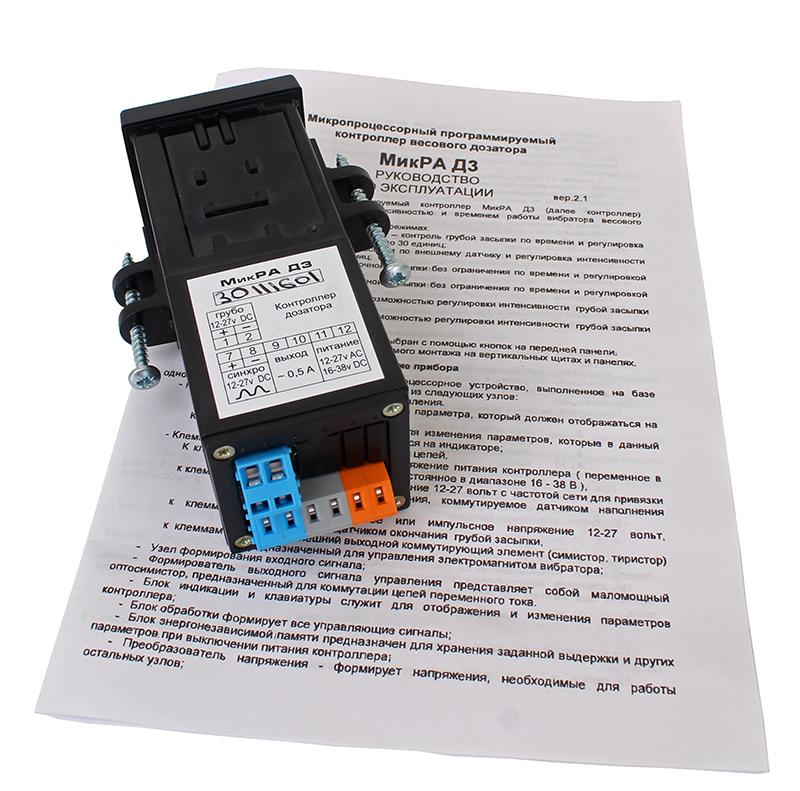

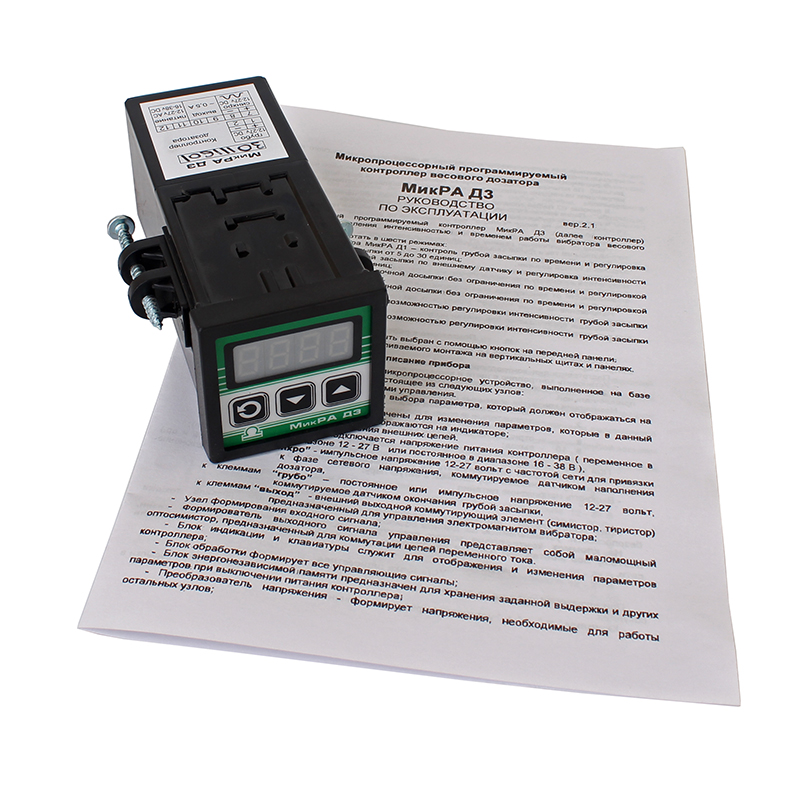

Микропроцессорный контроллер МикРА Д3

Микропроцессорный контроллер МикРА Д3 предназначен для управления интенсивностью и временем работы вибратора весового дозатора рычажного типа.

Функциональные возможности

Контроллер может работать в таких режимах:

• d1 - режим контроллера МикРА Д1 – контроль грубой засыпки по времени и регулировка интенсивности  точной досыпки от 5 до 30 единиц;
• d2  - режим контроля грубой засыпки по внешнему датчику и регулировка интенсивности  точной досыпки от 5 до 30 единиц;
• d3  - режим контроля только точной досыпки без ограничения по времени и регулировкой интенсивности от 5 до 30 единиц.
• d4  - режим контроля только точной досыпки без ограничения по времени и регулировкой интенсивности от 1 до 100 единиц.
• d5  - аналогичен режиму d1, но с возможностью регулировки интенсивности  грубой засыпки  и точной досыпки от 1 до 100 единиц .
• d6 - аналогичен режиму d2, но с возможностью регулировки интенсивности  грубой засыпки  и точной досыпки от 1 до 100 единиц .

Требуемый режим работы может быть выбран с помощью кнопок на передней панели.

Сигналом для начала работы контроллера является подача импульсного напряжения на входные контакты  "синхро”. При этом в режимах d1 и d5 запускается таймер, на нагрузку подается максимальное напряжение (грубая засыпка). По истечении времени выдержки таймера включается фазоимпульсный модулятор и напряжение на нагрузке уменьшается до величины, определяемой уставкой контроллера (точная досыпка).

Входное импульсное напряжение служит для привязки фазоимпульсного модулятора к моменту перехода напряжения сети через нулевое значение. По этой причине оно должно формироваться путем выпрямления (однополупериодным или мостовым выпрямителем, в зависимости от конструкции электромагнита вибратора) переменного напряжения 12 – 27 В той же фазы, к которой подключен электромагнит вибратора.

Вибрация прекращается при снятии импульсного напряжения с входных контактов или (для режимов d3 и d4) по истечении 60 секунд с начала вибрации.

В режимах d2 и d6 грубая засыпка будет производится только при наличии напряжения на входе "грубо”.  После снятия этого напряжения  включается точная досыпка.

Рис.1 Схема выреза в щите для крепления контроллера

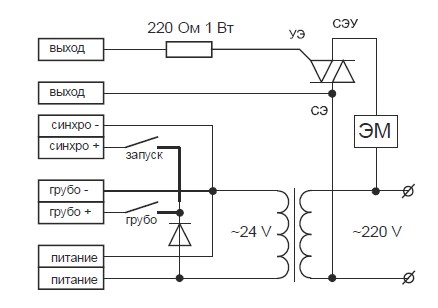

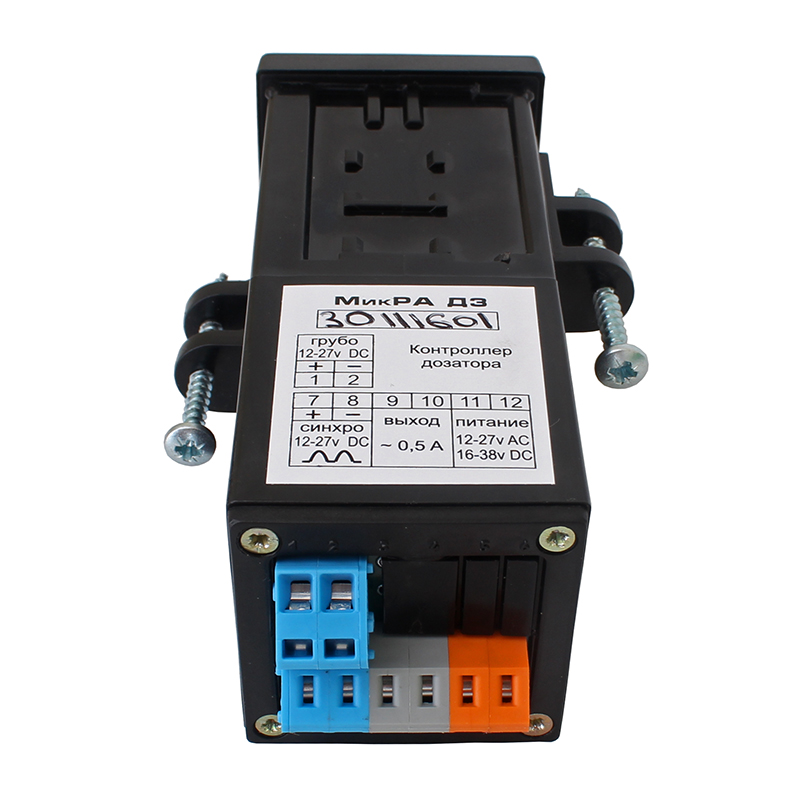

Рис.2 Схема подключения контроллера МикРА Д3
