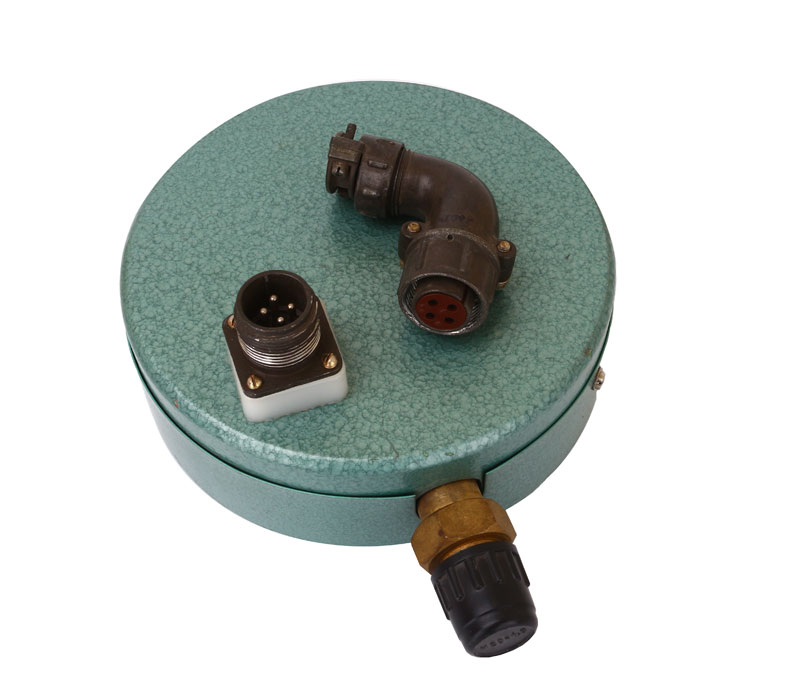

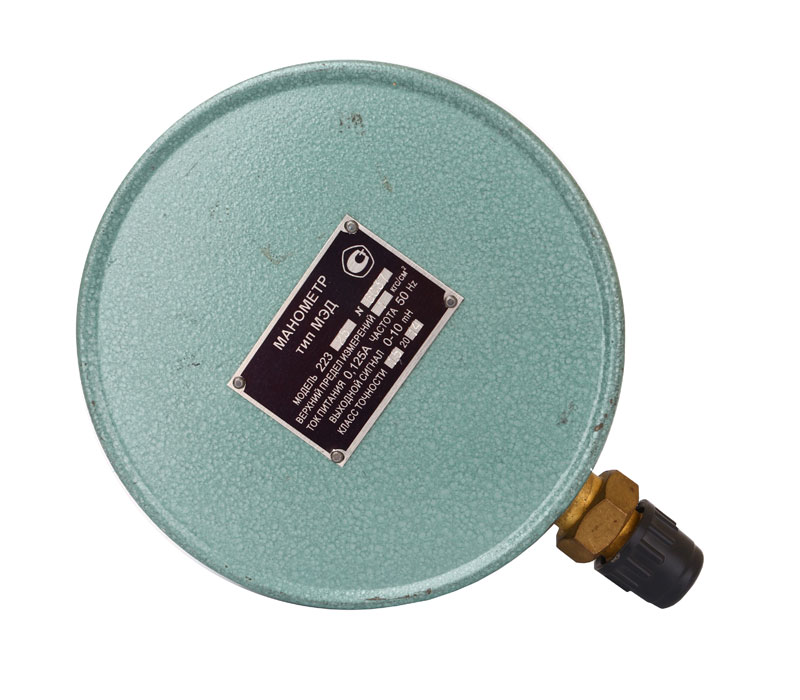

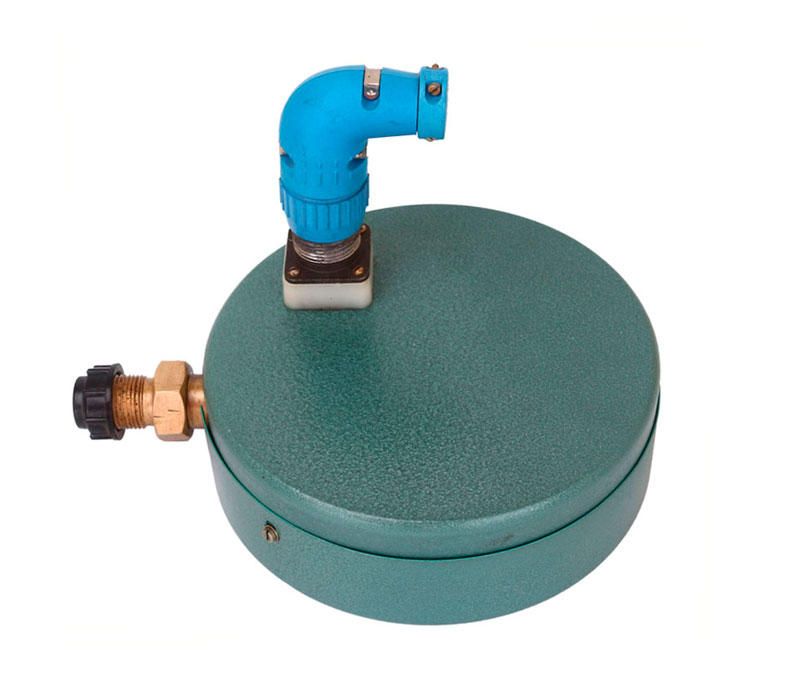

Манометр МЭД 22364, 22365

Цена по запросу
В наличии
Артикул товара: 949
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 08.07.2022 * 1050 ₽**

СДЭК 09.07.2022* 920 ₽**

DPD 07.07.2022* 400 ₽**

Самовывоз 08.07.2022* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Манометры
Производитель Микроприбор
Дополнительные характеристики
Диапазон измерений50-60 Гц

Преобразователь давления МЭД (манометр) предназначен для непрерывного преобразования избыточного или вакуумметрического давления в унифицированный выходной сигнал переменного тока, основанный на изменении взаимной индуктивности.

Модификации
Наименование Модель Верхний предел измерений давления Измеряемая среда
избыточного вакууметрического
МПа кгс/см2 МПа кгс/см2
Манометр МЭД 22364 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1.6; 1,0; 1,6; 2.5; 4,0; 6,0; 10; 16 - - газ или жидкость
МЭД 22365 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600
Вакуумметр МЭД 22364 - - 0,1 1 газ
Мановакуумметр МЭД 22364 0,06; 0,15; 0,3 0,6; 1,5; 3,0
0,5; 0,9; 1,5 5,0; 9,0; 15 газ или жидкость
МЭД 22365 2,4 24

Область использования

Преобразователи МЭД применяются на неподвижных объектах (в стационарных условиях) для работы в комплекте со вторичными дифференциально-трансформаторными приборами, машинами централизованного контроля и другими приемниками информации. Измеряемыми средами могут служить жидкости и газы, неагрессивные по отношению материалу прибора.

Технические характеристики
Параметры Значение
Класс точности 1 и 1,5;
Выходной сигнал изменение взаимной индуктивности 0…10 мГн
Время установления выходного сигнала не более 1 с
Питание первичной обмотки дифференциально-трансформаторного преобразователя прибора 125–18,75+12,5 мА переменного тока
Частота тока питания 50 или 60 Гц;
Габаритные размеры 205 х 160 х 185 мм
Масса манометра не более 2 кг

Принцип работы

Принцип действия манометр МЭД основан на упругой деформации трубки Бурдона, преобразующейся в электрический выходной сигнал. Преобразователи состоят из первичного преобразователя и дифференциального трансформаторного преобразователя, заключенных в один корпус. Первичный преобразователь представляет собой трубку Бурдона. Давление измеряемой среды вызывает деформацию чувствительного элемента. Деформация мембраны ЧЭ преобразуется с помощью дифференциального трансформаторного преобразователя в унифицированный выходной параметр взаимной индуктивности
