Основные характеристики
Категория Магазины сопротивления
Производитель Росток-прибор
Дополнительные характеристики

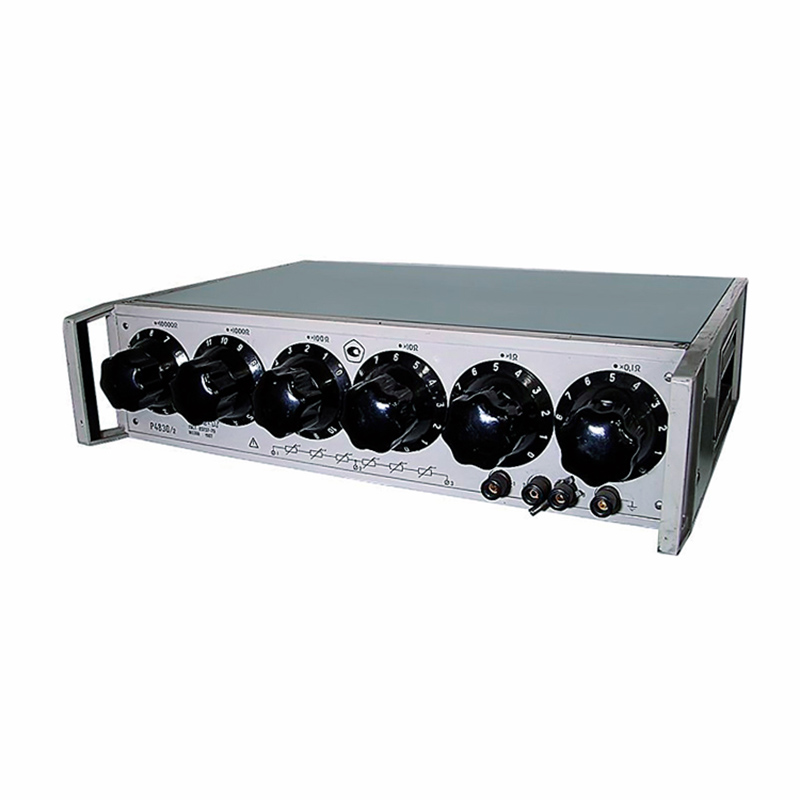

Магазин сопротивления Р4830 предназначен для работы в цепях постоянного и переменного тока частотой до 50 kHz в качестве меры электрического сопротивления.

Условия эксплуатации

Нормальные условия применения магазина Р4830:

  • температура окружающего воздуха – (20±2) °С;
  • относительная влажность воздуха – от 25 до 80%;
  • атмосферное давление – (84-106,7) кПа, [(630-800) mm Hg].

Рабочие условия применения магазина сопротивления:

  • температура окружающего воздуха – (20±10) °С;
  • относительная влажность воздуха – от 25 до 80% в рабочем диапазоне температур;
  • атмосферное давление – (84-106,7) кПа, (630-800) mm Hg].

Технические характеристики

  • Класс точности магазина сопротивления в зависимости от модификации:
    • Р4830/1 — 0,05/2,5·10-5;
    • Р4830/2 — 0,05/2,5·10-6;
    • Р4830/3 — 0,05/2,5·10-7.
  • Диапазон значений воспроизводимого сопротивления:
    • Р4830/1 от 0,01 до 12222,21 Ω ступенями через 0,01 Ω;
    • Р4830/2 от 0,1 до 122222,1 Ω ступенями через 0,1 Ω;
    • Р4830/3 от 1,0 до 1222221 Ω ступенями через 1,0 Ω.
  • Среднее значение начального сопротивления магазина (т. е. сопротивление при установке всех декадных переключателей на нулевые показания) R0 его вариация Δ R0 соответствуют значениям, указанным в таблице 1.
Таблица 1
Модификация магазина сопротивления Среднее значение начального сопротивления, Ω Вариация начального сопротивления, Ω
Через обычные зажимы «1»-«3» Через низкоомные зажимы «2»-«3» Через обычные зажимы «1»-«3» Через низкоомные зажимы «2»-«3»
Р4830/1 0,03 0,02 0,003 0,002
Р4830/2 0,03 0,015 0,003 0,0015
Р4830/3 0,03 0,02 0,003 0,002
  • Предел допускаемого отклонения действительного значения сопротивления ( δ ) в процентах от номинального в нормальных условиях применения определяется по формулам (1-3) в зависимости от модификации:
    • для магазина сопротивления Р4830/1 – δ1 = ±[0,05 + 2,5·10-5 (Rk/R - 1)];
    • для магазина сопротивления Р4830/2 – δ1 = ±[0,05 + 2,5·10-6 (Rk/R - 1)];
    • для магазина сопротивления Р4830/3 – δ1 = ±[0,05 + 2,5·10-7 (Rk/R - 1)].
    • RK - наибольшее значение сопротивления магазина, Ω,
    • R - номинальное значение включенного сопротивления, Ω.
  • Начальная индуктивность и индуктивность магазина при включении сопротивления не более 1 Ω (включая начальную индуктивность) через низкоомные зажимы не превышает 1μH .
  • Предельные значения постоянной времени τ магазина, при исключении начальной индуктивности, и соединении экрана с низкоомным выводом, не превышают значений, указанных в таблице 2.
Таблица 2
Номинальное значение включенного сопротивления, Ω Постоянная времени, τ, s
при номинальной мощности одной ступени, W
0,025 0,25
Св. 1 до 10 - 2·10-7
Св. 10 до 103 - 1·10-7
Св. 103 до 104 - 5·10-7
Св. 104 до 105 1·10-6 -
Св. 105 до 106 1·10-5 -
  • Верхний предел частотного диапазона для каждой декады магазина соответствует значениям, указанным в таблице 3.
Таблица 3
Декада, Ω Верхний предел частотного диапазона, kHz
0,01 -
0,1 -
1 10,0
10 50,0
102 50,0
103 10,0
104 5,0
105 0,5
  • Электрическое сопротивление изоляции между корпусом и изолированными по постоянному току электрическими цепями магазина в рабочих условиях применения не менее:
    • Р4830/1 - 2·108 Ω;
    • Р4830/2 - 2·109 Ω;
    • Р4830/3 - 2·1010 Ω.
  • Габаритные размеры магазина, не более 490х135х365 mm.
  • Масса магазина, не более 8,5 kg.

Комплект поставки

  1. Магазин сопротивления Р4830 – 1 шт.
  2. Поверочная щетка – 1 шт.
  3. Шайба (7 ,5 мм) – 4 шт.
  4. Паспорт – 1 экз.
  5. Комплект ЗИП для ремонта – 1 шт. на десять изделий (производится по отдельному заказу).

Гарантия

  • Гарантийный срок хранения – 6 месяцев с момента изготовления магазина.
  • Гарантийный срок эксплуатации – 18 месяцев со дня ввода магазина сопротивления в эксплуатацию.
