Основные характеристики
Категория Магазины сопротивления
Производитель Микроприбор
Дополнительные характеристики
Диапазон измерений-50-50 градусов
Область примененияДля измерения сопротивления

Магазин электрического сопротивления Р4834 применяется в качестве многозначной меры электрического сопротивления (ММЭС) в цепи переменного и постоянного тока.

Условия эксплуатации

  • температура окружающей среды от -50°С по 50°С;
  • относительная влажность среды от 25 до 80%;
  • атмосферное давление от 84 до 106,7 кПа (630 – 800 мм. ртутного столбика).
Технические характеристики Р4834
Наименование Значение
Номинальное сопротивление одной ступени, Ом:
- старшей декады 105
- младшей декады 10-2
Количество декад 8
Номинальная мощность рассеивания на одну ступень, Вт, при ее номинальном сопротивлении:
10-2 и 105 Ом 0,003
10-1 и 104 Ом 0,03
от 1 до 103 Ом 0,3
Максимальная мощность рассеивания на одну ступень, Вт, при ее номинальном сопротивлении:
10-2 и 105 Ом 0,005
10-1 и 104 Ом 0,05
от 1 до 103 Ом 0,5
Верхний предел частотного диапазона, кГц 50
Габариты, мм 310х212х175
Масса, кг, не более 5

Производитель поставляет изделие в следующей заводской комплектации:

  1. Мост измерительный Р4834 - 1 шт.
  2. Поверочная щетка 4.833.001 - 1 шт.
  3. Перемычка (на зажимах магазина) - 2 шт.
  4. Шайба (⌀ 7 x 0,5 мм) - 8 шт.
  5. Паспорт 3.452.012 ПС - 1 экз.

Устройство и принцип работы

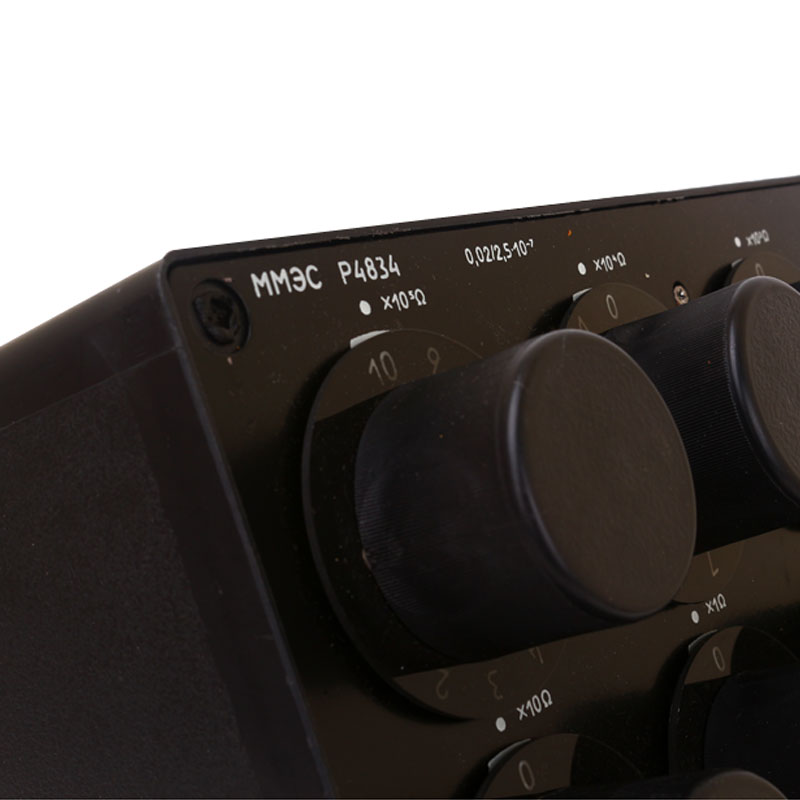

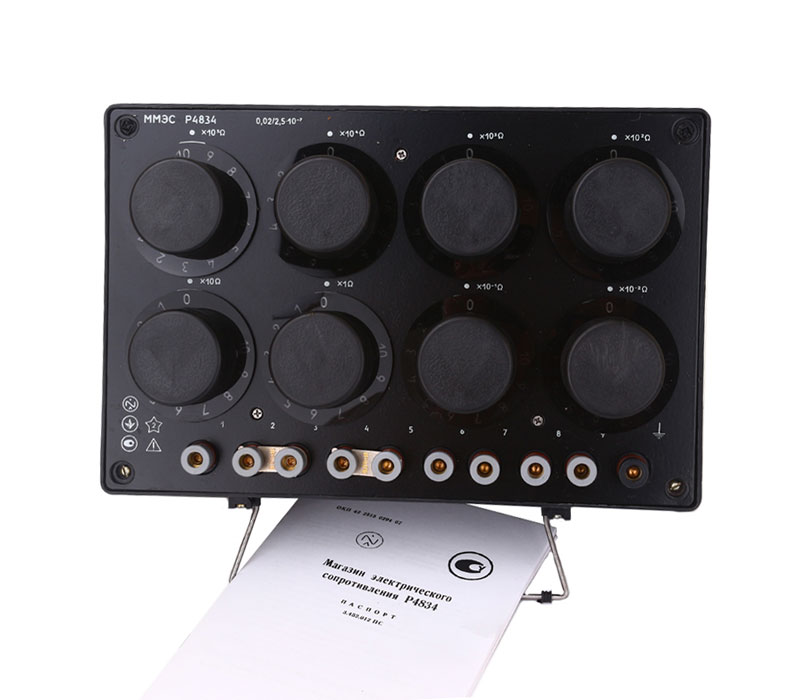

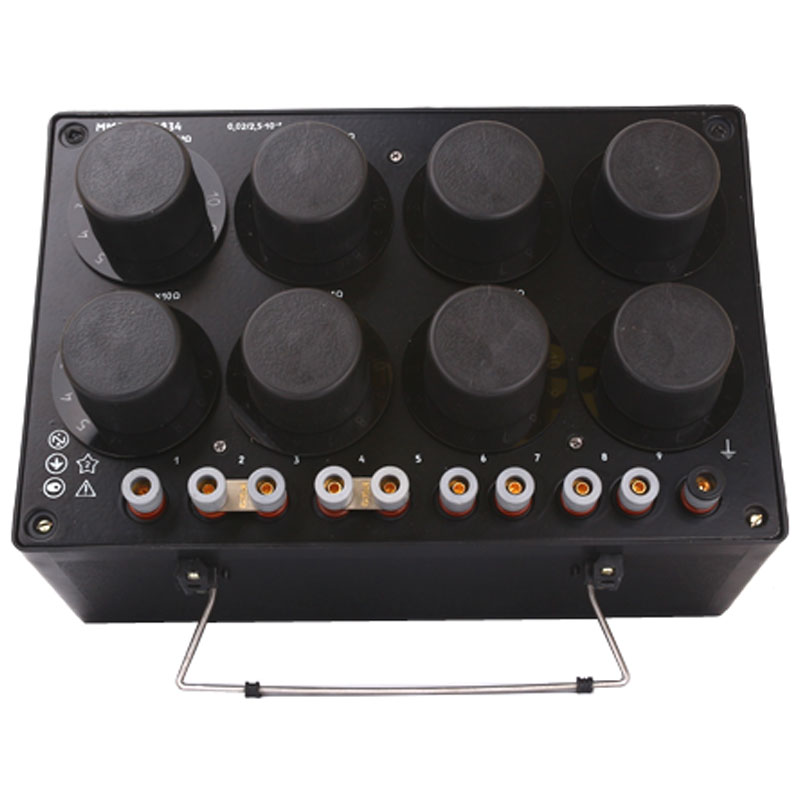

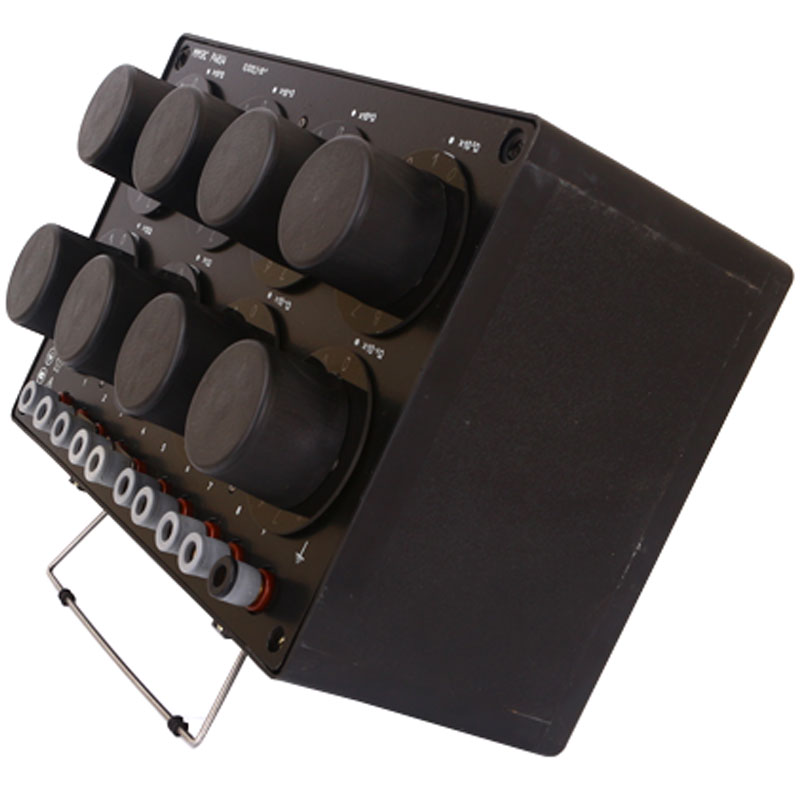

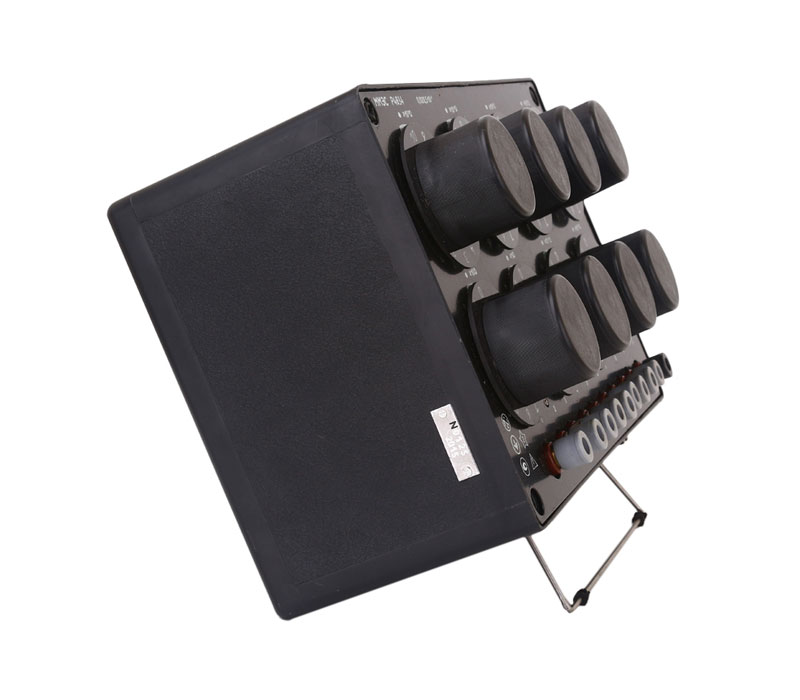

Магазин сопротивления Р4834 представляет собой настольный прибор с горизонтальной лицевой панелью, на которой расположены декады, зажимы. Каждая декада имеет десять одинаковых по номинальному значению сопротивлений и переключается с помощью декадного переключателя. Корпус состоит из пластмассы, внутри имеется металлический экран, который электрически соединен с металлической панелью и зажимами на ней.

Наличие девяти зажимов для подключения магазина в схему позволяет полностью использовать возможности прибора, отключать неиспользуемые старшие декады, а также включать по краткой схеме младшие декады.

Принцип действия магазина сопротивления заключается в последовательном соединении требуемого количества равнономинальных резисторов в каждой декаде и последовательном соединении декад.

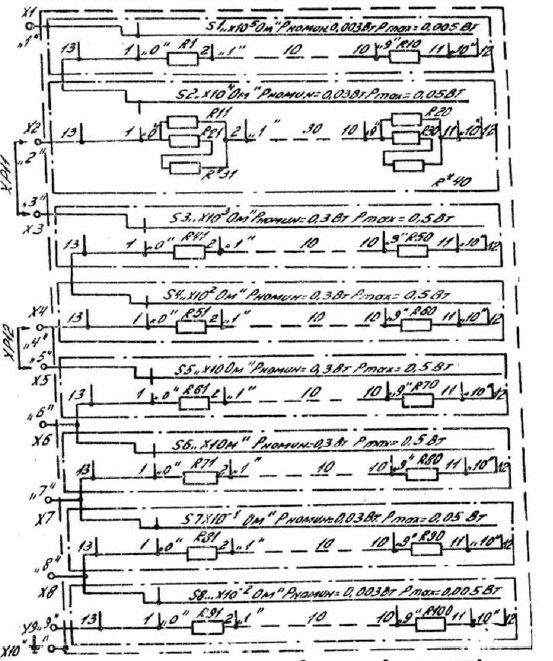

"Схема принципиальная электрическая Р4834"

Рис.1 Схема принципиальная электрическая Р4834
