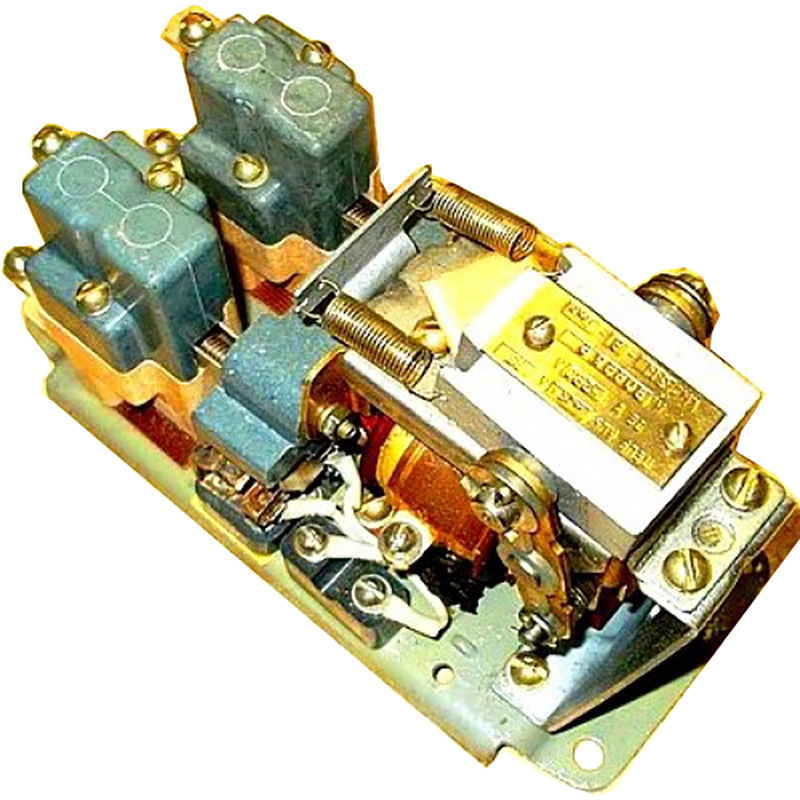

Контактор КМ 2211

Контактор КМ-2211 состоит из следующих основных узлов: систем контактной и дугогасительной, подвижной, электромагнитной; контактов вспомогательной цепи и основания. Контактная система контактора - мостикового типа.

Конструкционные особенности

Подвижный контакт замыкающего главного контакта укреплен на планке подвижной системы. Неподвижные контакты расположены в камере дугогашения. Подвижный контакт установлен на направляющей колодке в контактодержателе. Контактное нажатие создается пружиной и регулируется шайбами. Подвижный контакт и неподвижные контакты размыкающего главного контакта расположены в камере дугогашения.

Контактный мостик установлен в изоляционной вилке, с помощью которой размыкается контакт. Изоляционная вилка перемещается в направляющей втулке. Контактное нажатие создается пружиной. Подвижный контакт у контактора переменного тока на 25 А состоит из одного контактного мостика.

У контакторов переменного тока на 25 А ток подводится к выступающим из камеры выводным частям неподвижных контактов. Гашение электрической дуги происходит в камере дугогашения. Камера дугогашения состоит из основания камеры и крышки, изготовленных из дугостойких пресс-материалов.

На постоянном токе гашение дуги осуществляется с помощью электромагнитного дутья, создаваемого дугогасительной катушкой и щеками магнитопровода, на переменном токе у контакторов КМ2211 на 25А с помощью стальных деионных пластин, установленных в основании и крышке камеры. Подвижная система состоит из скобы и планки, на которой крепятся подвижные контакты и детали контактов вспомогательной цепи.
