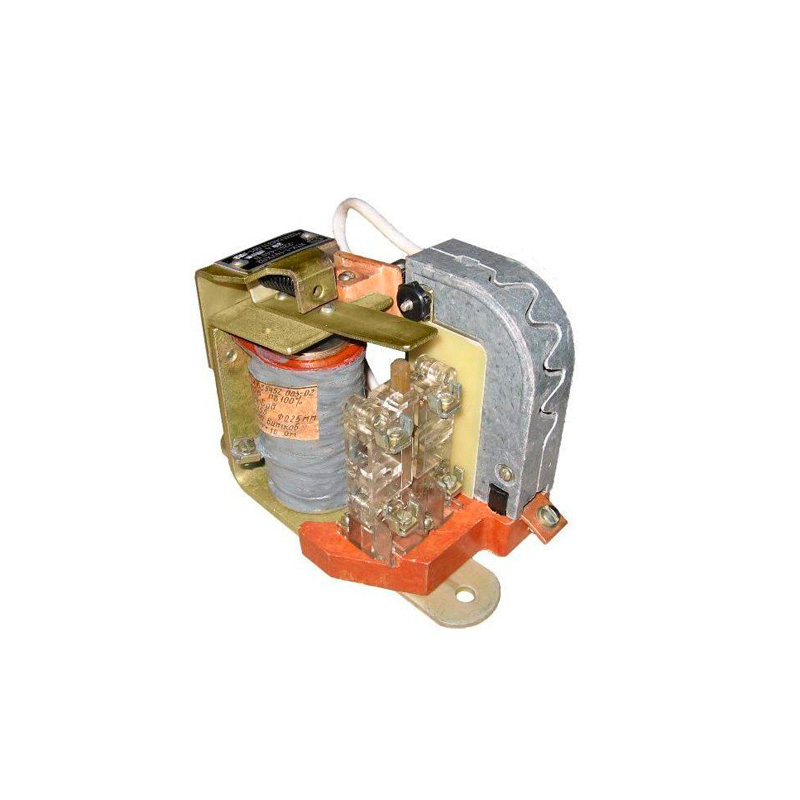

Контактор КТК 1-20

Контактор КТК 1-20 предназначен для коммутации цепей постоянного (и переменного для 1 величины)тока кранового и тягового электрооборудования.

Конструкция

Контактор состоит из таких частей:

• Катушки;
• Сердечника;
• Контактов подвижного и неподвижного типа;
• Блок-контактов;
• Систем гашения дуги.
• Вспомогательных контактов

Контакторы имеют магнитную систему клапанного типа. При подаче напряжения на включающую катушку якорь контактора приходит в движение, стремясь притянуться к сердечнику. Подвижные главные и вспомогательные контакты в результате движения якоря замыкаются или размыкаются в зависимости от исполнения.

При замыкании главных или вспомогательных контактов электрическая цепь схемы включается, при размыкании - отключается.

Конструктивное исполнение контакторов КТК 1-20 - открытое с принудительным гашением дуги, возникающей при разрыве силовой цепи между подвижным и неподвижным контактами. С целью быстрейшего гашения дуги контакторы снабжены дугогасительными катушками и камерами.

Дугогасительная катушка соединена последовательно с главными контактами. В результате этого гашение дуги не зависит от полярности присоединения силовой цепи.

Трение главного контакта о дугогасительную камеру и касание подвижными контактами стенок дугогасительных камер недопустимо.

Траверса вспомогательных контактов имеет свободный ход вдоль своей оси не менее 0,5 мм в замкнутом положении контактора.

При отключенном положении контактора между траверсой вспомогательных контактов и нажимной планкой, приводящей в движение траверсу, сохраняется зазор не менее 0,5 мм.
