Командоаппарат РВ4Б

Командоаппарат РВ4Б используется при дискретном способе загрузки, для задания и автоматического контроля количества циклов загрузки в промышленности, строительстве, сельском хозяйстве.

Устройство и работа

Командоаппарат РВ4Б работает:

• в режиме «готовность», из которого можно перейти в режим «задание количества циклов» или режим «работа».
• в режиме «задание количества циклов»;
• в режиме «работа», в котором срабатывают выходные исполнительные контакты и производится счет импульсов напряжения поступающих со входа управления. После прихода последнего импульса счета, командоаппарат переходит в режим «готовность». С помощью кнопок можно перейти в режим «сброс задания».
• в режиме «сброс задания», в котором производится сброс показаний счетчика.

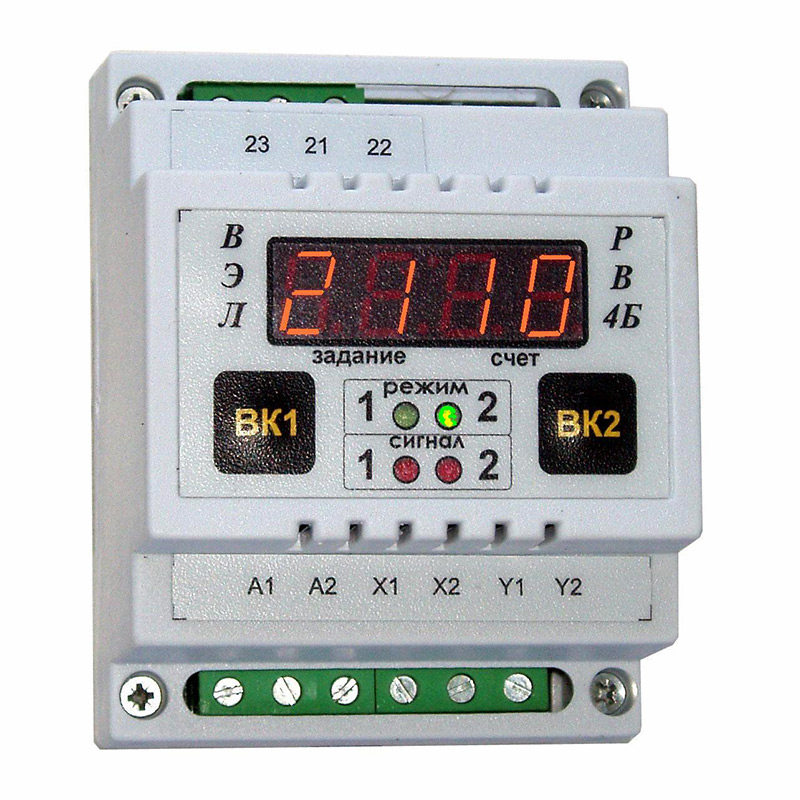

Рис.1. Расположение и назначение выводов РВ4Б

• A1, A2 – входы напряжения питания «U_пит»
• X1, X2 – управляющий вход «вход 1».
• Y1, Y2 – управляющий вход «вход 2»
• 11, 12, 13 – контакты реле канала 1 (зарезервированы, в командоаппарате не используются).
• 21, 22, 23 – контакты реле канала 2.

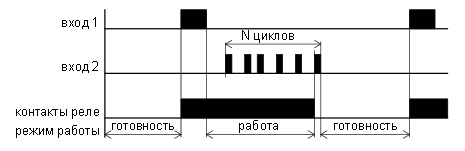

Рис.2. Диаграмма работы командоаппарата РВ4Б

Преимущества

• Простой и удобный способ задания, контроля параметров
• Гальваническая развязка между входами питания, входами управления и выходными исполнительными контактами.
• Устойчивость к электромагнитным помехам по входам управления.
• Крепление на DIN рейку с передним присоединением проводов с помощью клеммников.
• Два входа управления, две кнопки управления и два исполнительных выхода.
• Питание от сети постоянного или переменного тока.
• При пропадании напряжения в сети, все текущие значения сохраняются в энергонезависимой памяти и автоматически восстанавливаются при появлении питания.
