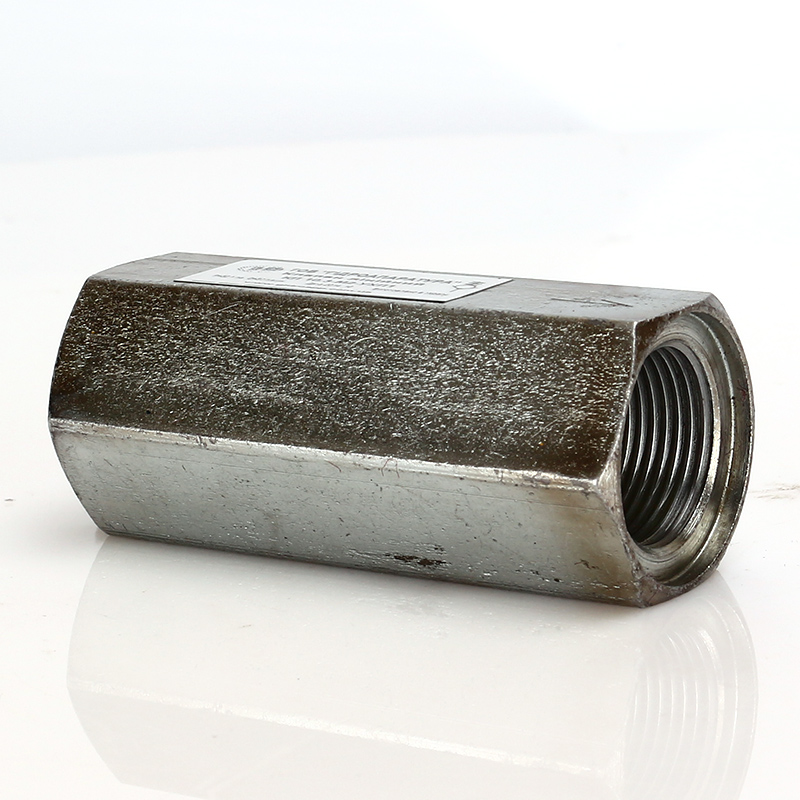

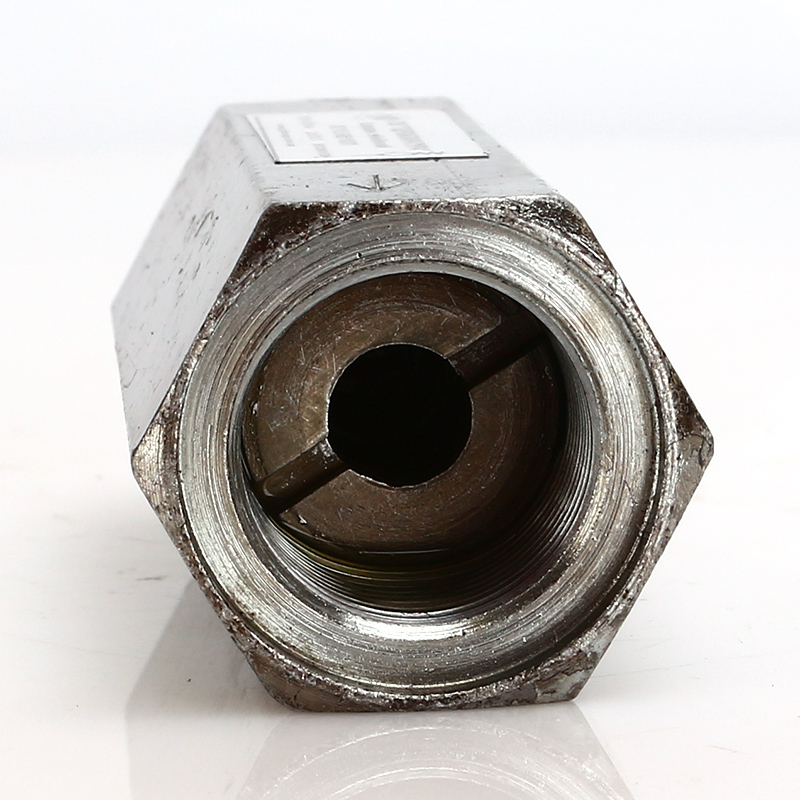

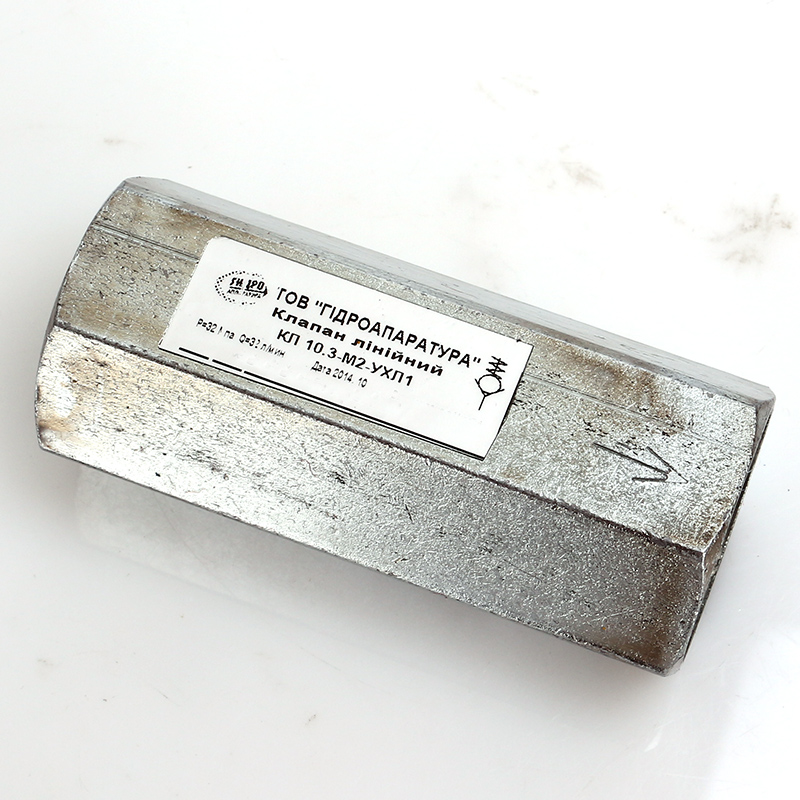

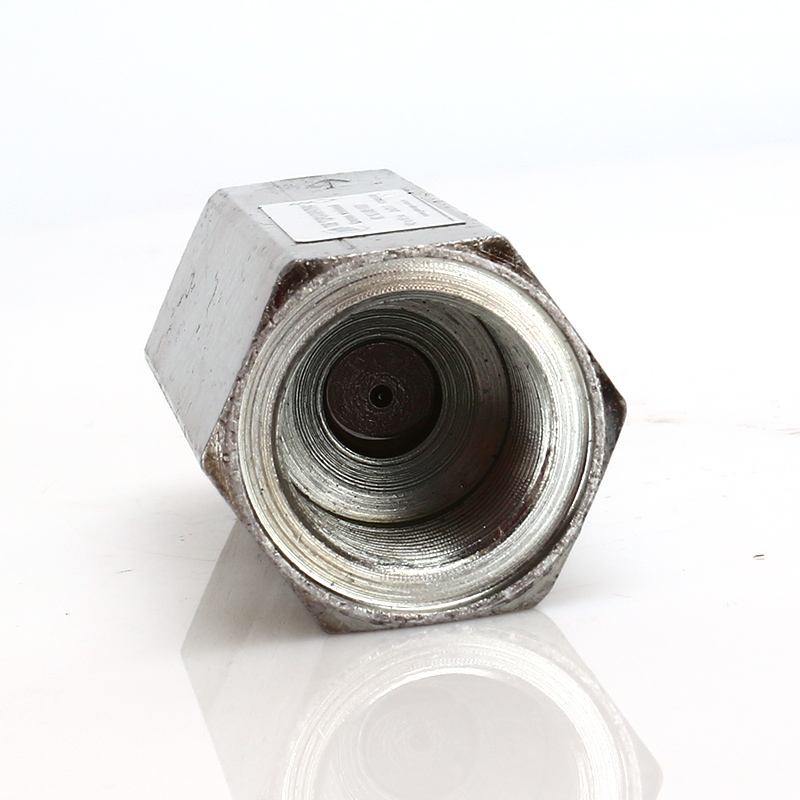

Клапан обратный линейный КЛ 10.3

Клапан обратный линейный КЛ 10.3 предназначен для пропускания потока рабочей жидкости (масла) в одном направлении и запирания в обратном. Обратные клапаны могут применяться для создания подпора на отдельных участках гидросистемы.

Основные особенности

• Резьбовые отверстия клапанов обратных линейных выполнены с метрической резьбой (по ГОСТ 9150).
• Герметичность сопряжения «клапан-седо».
• Рабочая жидкость: масла на нефтяной основе, негорючие жидкости.
• Климатическое исполнение клапанов обратных КЛ 10.3 – УХЛ (для районов с умеренным и холодным климатом) по ГОСТ 15150. По индивидуальному заказу возможно исполнение Т – для районов с тропическим климатом.

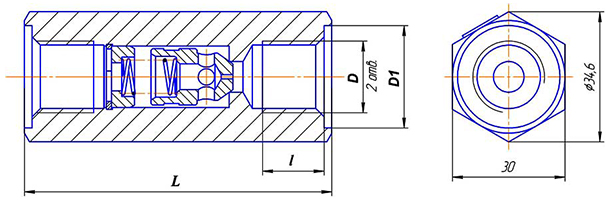

Габаритные и присоединительные размеры клапана КЛ 10.3

Структура условного обозначения

КЛ Х1 /3 – Х2 Х3 Х4 1, где:

• К – гидроклапан обратный;
• Л – линейный, трубное присоединение;
• Х1 - условный проход, мм (6, 8, 10, 16, 20, 25, 32);
• /3 - номинальное давление 32 МПа;
• Х2 - исполнение по присоединительной резьбе:
  • М - метрическая резьба;
  • K – коническая резьба;
  • G – трубная цилиндрическая резьба.
• Х3 - исполнение по давлению открывания:
  • 1 - 0,03 МПа;
  • 2 - 0,05 МПа;
  • 3 - 0,15 МПа;
  • 4 - 0,30 МПа;
  • 5 - 0,50 МПа;
  • 6 - 1,00 МПа,
  • 7 - 1,50 МПа.
• Х4 - климатическое исполнение по ГОСТ 15150:
  • УХЛ - для районов с умеренным и холодным климатом;
  • Т – для районов с тропическим климатом.
• 1 - категория размещения по ГОСТ 15150.
