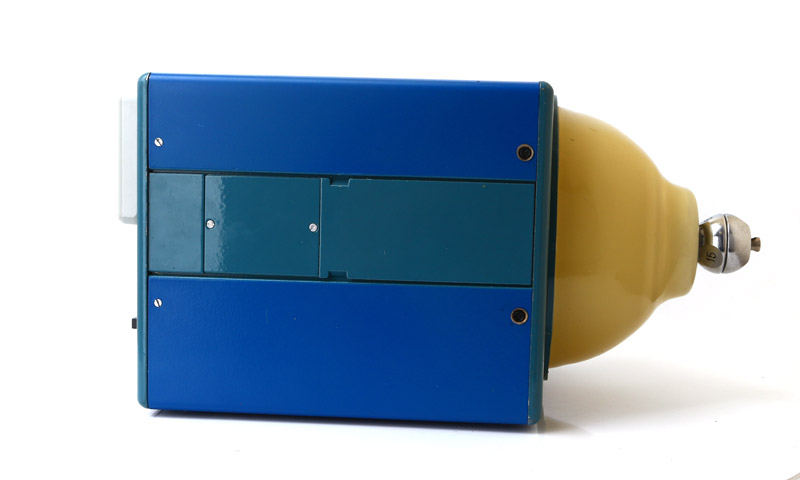

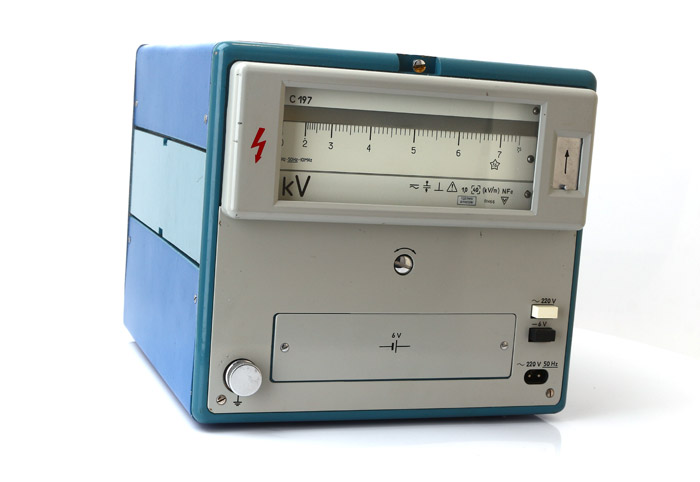

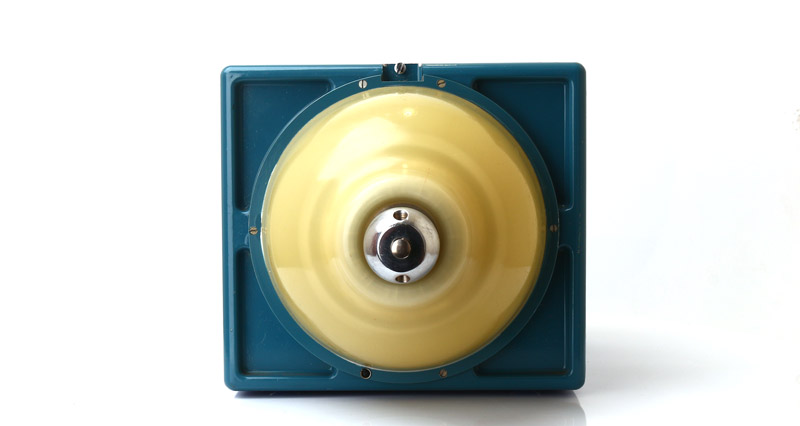

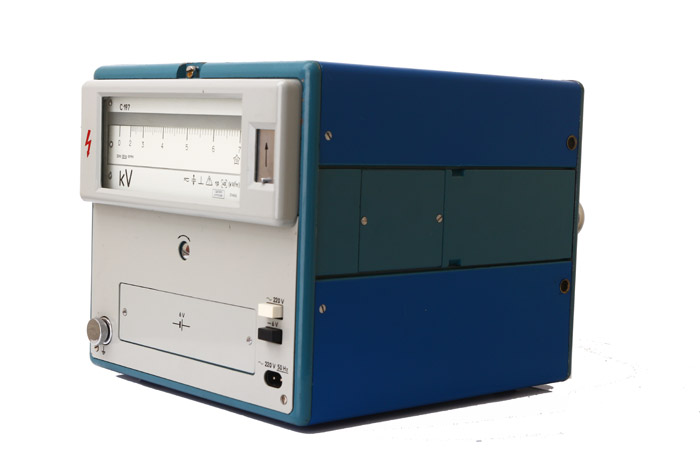

Киловольтметр С197

Киловольтметр электростатический С197 предназначен для измерения напряжения постоянного и переменного тока в широком диапазоне частот в цепях с одним заземленным полюсом, т. е. в заземленных цепях.

Прибор может измерять напряжение в незаземленных цепях, т.е. в цепях, имеющих оба провода под напряжением относительно земли.

Технические характеристики

• Диапазоны показаний прибора: 0 – 7.5; 0 – 15 и 0 – 30 кВ.
• Диапазоны измерений прибора от 27 до 100% конечного значения диапазона показаний.
• Нормальная частота прибора 50 Гц.
• Рабочая область частот – переменный ток от 20 Гц до:
  • 10 МГц – в диапазоне показаний 0 – 7.5 кВ;
  • 8 МГц – в диапазоне показаний 0 – 15 кВ;
  • 5 МГц – в диапазоне показаний 0 – 30 кВ.
• Расширенная область частот свыше 10 до 14 MHz – в диапазоне показаний 0-7,5 кВ.
• Предел допускаемой основной погрешности ± 1.0% от конечного значения диапазона измерений.
• Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от 20 ± 5 °С до любой температуры в пределах от 10 до 35 °С, на каждые 10 °С изменения температуры равен ± 0,5 %.
• Входная емкость не превышает 15 пФ.
• Собственная резонансная частота не ниже 100 МГц.
• Время успокоения не превышает 4 с.
• Испытательное напряжение изоляции между высоковольтным электродом и корпусом, соединенным с цепью питания осветителя:
  • 16 кВ – в диапазоне показаний 0 – 7.5 кВ;
  • 26 кВ – в диапазоне показаний 0 – 15 кВ;
  • 45 кВ – в диапазоне показаний 0 – 30 кВ;
  • 2 кВ – между цепью питания осветителя и корпусом.
• Сопротивление изоляции высоковольтного электрода относительно корпуса при температуре окружающего воздуха 20 ± 5 °С и относительной влажности до 80% не менее 104 МОм.
• Сопротивление изоляции цепи питания осветителя относительно корпуса при тех же условиях не менее 40 МОм.
• Электропитание осветителя осуществляется от сети переменного тока частотой 50 Гц напряжением 127 или 220 В и от сети напряжением 6 В постоянного тока или переменного тока частотой 50 Гц.
• Киловольтметр является восстанавливаемым изделием.
• Параметры, по которым определяется отказ: основная погрешность, остаточное отклонение указателя от нулевой отметки шкалы, сопротивление изоляции.
• Полный средний срок, службы не менее 12 лет.
• В течение указанного срока киловольтметр подлежит поверке один раз в год, при этом допускаются регулировочные работы и замена отдельных элементов и узлов.
• Габаритные размеры прибора 250 х 490 х 230 мм.
• Масса, не более 8,5 кг.
