Индикатор-киловольтметр ИЦ403

Цена по запросу
В наличии
Артикул товара: 2198
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 08.10.2021 * 1050 ₽**

СДЭК 09.10.2021* 920 ₽**

DPD 07.10.2021* 400 ₽**

Самовывоз 08.10.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Киловольтметры
Производитель ВЭЛ
Дополнительные характеристики
Напряжение питания85-265 В, 60-350 В
Диапазон измерений0,05-1,2 кВ
Степень защитыIP40, IP20
Потребляемая мощность2 Вт
Класс точности1

Индикатор-киловольтметр ИЦ403 предназначен для измерения действующего значения напряжения переменного тока при подаче на вход напряжения с высоковольтного измерительного трансформатора.

Структура условного обозначения

Индикаторы-киловольтметры маркируются так: ИЦ403.Х1.Х2.Х3.Х4.Х5.Х6, где:

  • Х1 - число разрядов на экране дисплея;
  • Х2 - индикация полярности;
  • Х3 - вид изменяемого тока;
  • Х4 - величина рабочего напряжения, которое подаётся с измерительного трансформатора или наружного шунта;
  • Х5 - значение приведённой погрешности;
  • Х6 - цвет свечения.

Пример заказа: ИЦ403.4.10кВ.100В - индикатор киловольтметр с 4-мя значащими разрядами, для измерения напряжения в цепях с номинальным напряжением 10кВ, номинальным напряжением измерительного входа 100В

Технические характеристики

Параметр

Значение

Номинальные значения измеряемых напряжений при работе совместно с понижающим трансформатором напряжения Uном.

1; 2; 3; 5, 6; 10; 20; 35; 50, 60; 110; 200; 500 кВ

Диапазон измеряемых напряжений, Uном.

0,05 - 1,2 кВ

Класс точности

1

Номинальное напряжение, подаваемое на измерительный вход

100 В

Диапазон напряжений питания:

переменного тока частотой 50 Гц

85 - 265 В

постоянного тока

60 - 350 В

Потребляемая мощность

не более 2 Вт

Габаритные размеры

72 x 72 x 97 мм

Размер установочного отверстия

68 x 68 мм

Высота цифр

14 мм

Цвет свечения (по требованию)

красный, зеленый или желтый

Допустимое напряжение между входом питания и входом измерения

1000 В

Диапазон рабочих температур

от -40 до +55°C

Степень защиты:

электронного блока

IP40

клеммника

IP20

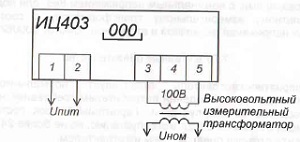

Рис.1. Схема подключения киловольтметра ИЦ403
Рис.1. Схема подключения киловольтметра ИЦ403

Комплект поставки

  • Киловольтметр ИЦ403
  • Руководство по эксплуатации - 1 шт.
  • Справочный лист - 1 шт.
