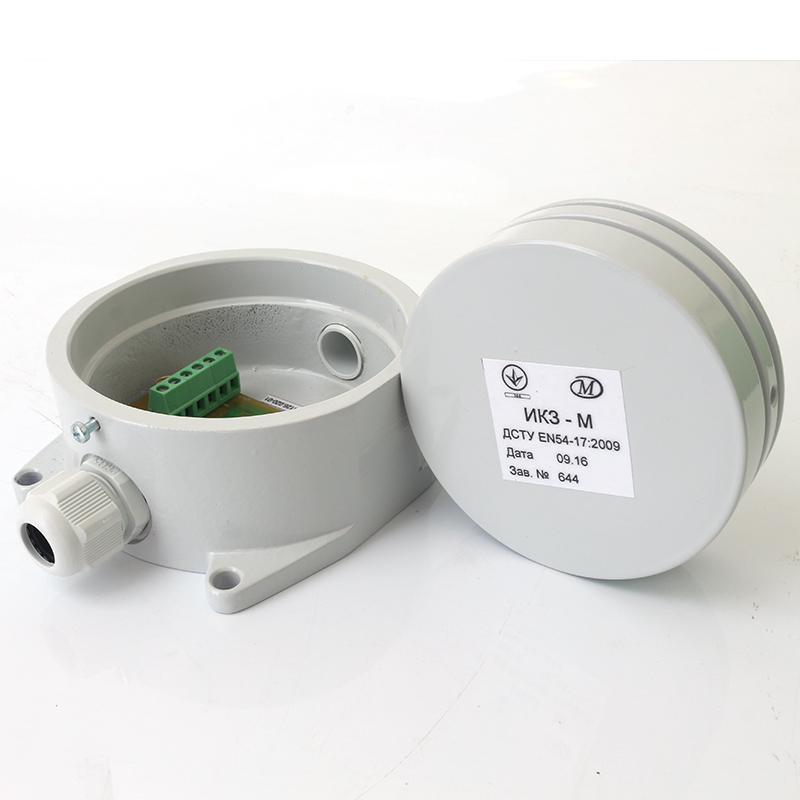

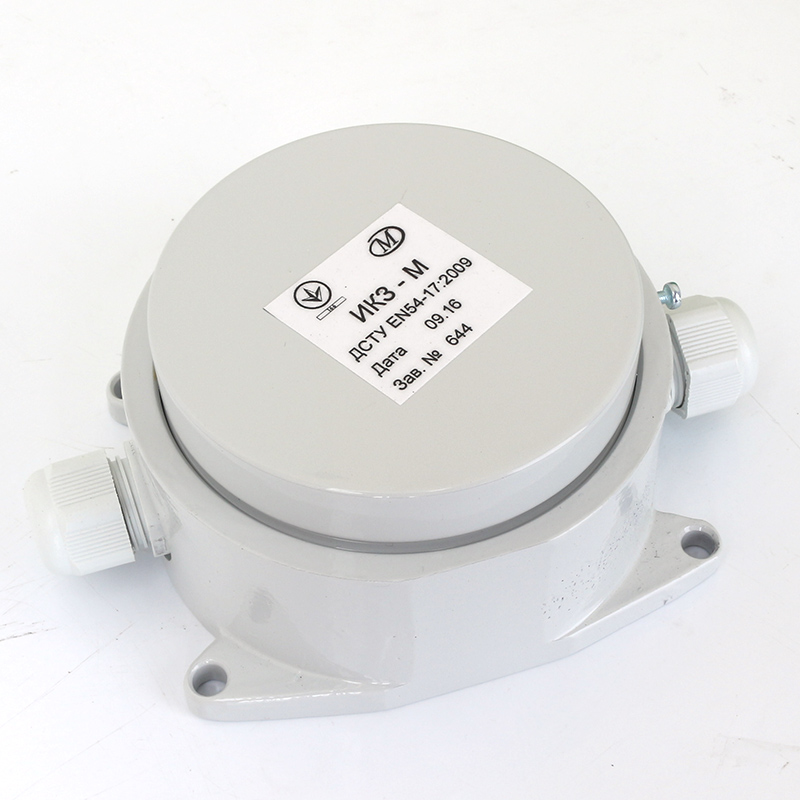

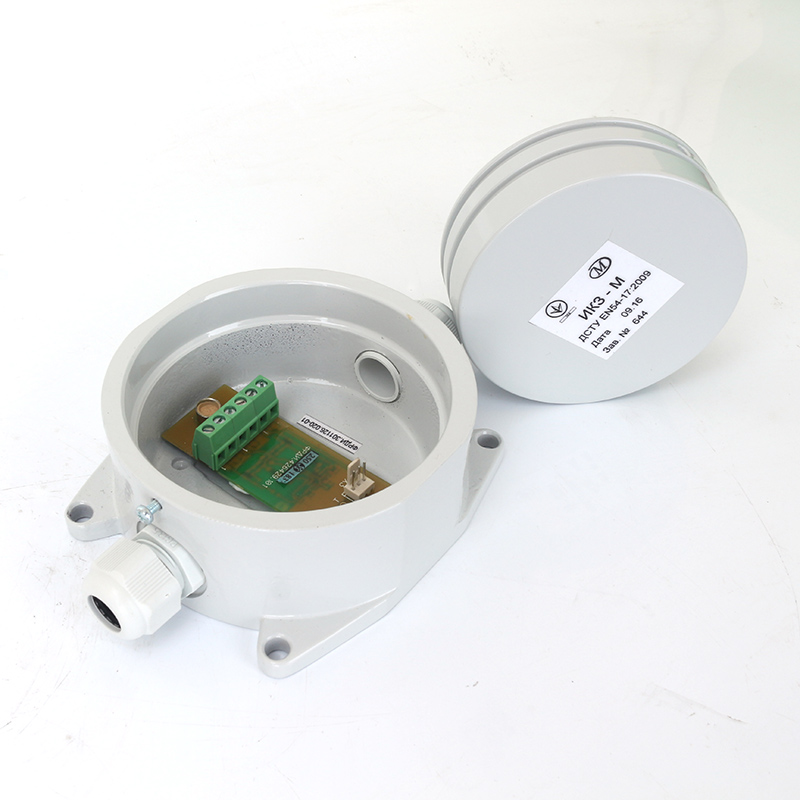

Изолятор короткого замыкания ИКЗ-М

Изолятор короткого замыкания ИКЗ-М представляет собой изолятор в металлическом корпусе предназначенный для отключения участков адресных шлейфов сигнализации с пониженным сопротивлением изоляции и подключения их при восстановлении сопротивления изоляции. Изоляторы предназначены для работы в составе системы адресной пожарной сигнализации «Фотон-А».

Основные особенности

Изолятор ИКЗ-М выпускается со степенью защиты IP55.

При снятии крышки в изолятор может быть установлен блок извещателя ИПД-АМ, ИПТ-АМ или ИПП-АМ в металлическом корпусе со степенью защиты IP55, а в изолятор ИКЗ-МВ - блок извещателя ИПД-АМВ, ИПТ-АМВ или ИПП-АМВ.

Условия эксплуатации

ИКЗ-М предназначены для следующих условий  эксплуатации:

• температура воздуха от -30°C до +55°C;
• относительная влажность до 93% при температуре плюс 40°C;
• вибрация от 10 до 150 Гц с ускорением 10 м/с² (1 g).

Технические характеристики

• Изоляторы подключаются в адресные шлейфы сигнализации, запитанные от прибора ПУ-А1ПТ или блока БР-А/БР-А2 системы «Фотон-А».
• Изоляторы замыкания ИКЗ-М переводятся в разомкнутое состояние с помощью управляющего сигнала прибора (блока) системы «Фотон-А», отключающего на короткое время (прерывающего) питание шлейфа сигнализации при понижении его сопротивления изоляции. Переход изолятора в замкнутое состояние происходит автоматически после восстановления сопротивления изоляции шлейфа сигнализации.
• Изоляторы имеют следующие характеристики функционального назначения:
  • Uп – амплитуда импульсов напряжение питания (12 ± 2) В;
  • Р - потребляемая мощность, не более 0,9 мВт;
  • Iso - ток переключения из замкнутого состоянии в разомкнутое, не менее 25 мА;
  • Isc - ток переключения из разомкнутого состоянии в замкнутое, не более 1 мА.
  • IL - ток утечки в разомкнутом состоянии, не более 1,4 мА;
  • Zc - сопротивление в замкнутом состоянии, не более 0,3 Ом.

Примечание – * Переключение изолятора из замкнутого состояния в разомкнутое осуществляется при прерывании питания изолятора на время не менее 25 мс. Прерывание питания изолятора осуществляет прибор (блок), к которому он подключен, при увеличении тока в шлейфе сигнализации свыше 25 мА.

• Электрические параметры искробезопасных цепей изоляторов ИКЗ-ПВ, ИКЗ-РВ, ИКЗ-МВ:
  • Ui = 15,8 В;
  • Ii = 100 мА;
  • Рi = 0,4 Вт;
  • Li = 0;
  • Ci = 7 нФ.
• Габаритные размеры 132x155x64 мм (допустимое отклонение ± 10 мм).
• Масса изолятора 0,66 кг (допустимое отклонение ± 5%).
• Изоляторы относятся к изделиям восстанавливаемым, ремонтируемым, обслуживаемым.
• Изоляторы обеспечивают среднюю наработку на отказ не менее 70 000 ч.
• Полный средний срок службы изоляторов - не менее 10 лет.
• Средний срок сохраняемости – не менее 10 лет в упакованном виде в условиях хранения 1.2 ГОСТ 15150-69.

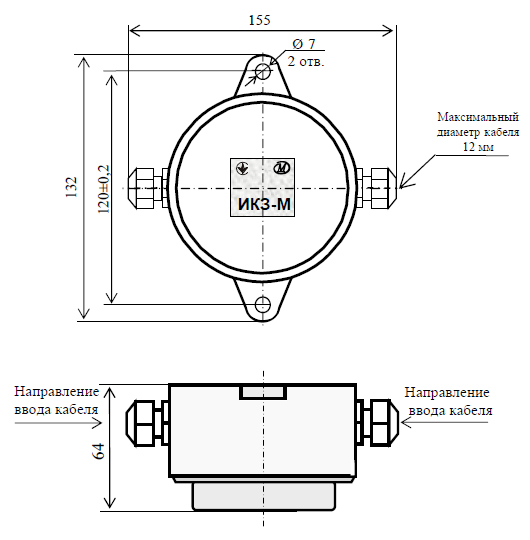

Габаритные размеры изолятора ИКЗ-М

Комплект поставки

1. Изолятор короткого замыкания ИКЗ-М.

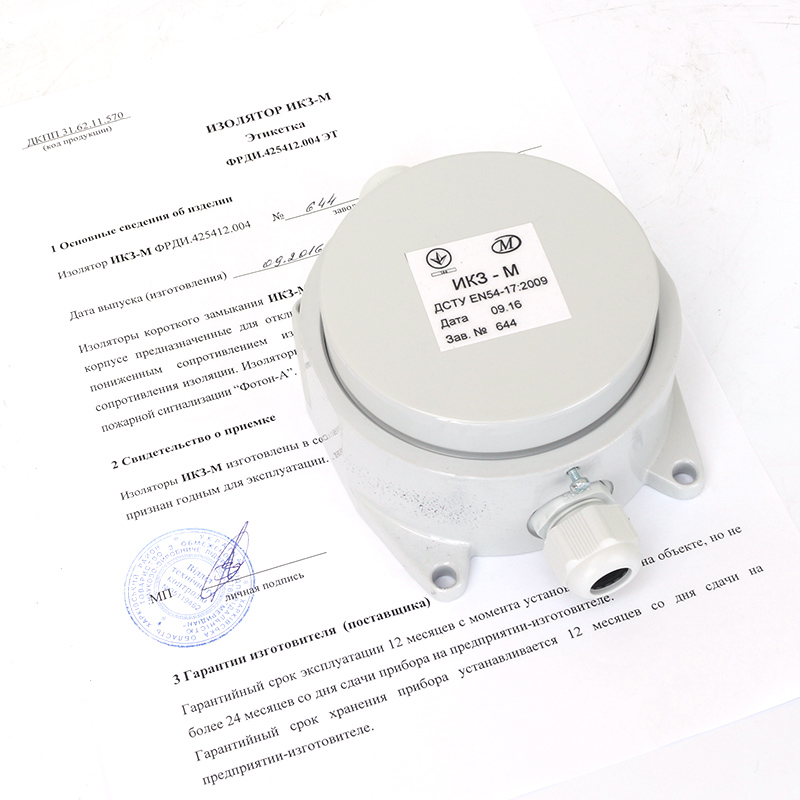

2. Паспорт - 1 экз. на заказ.
3. Кольцо 2-88,5-3,3-3012 - 1 шт. на изолятор ИКЗ-М.
4. Потребительская тара.
5. Комплект монтажных частей.
