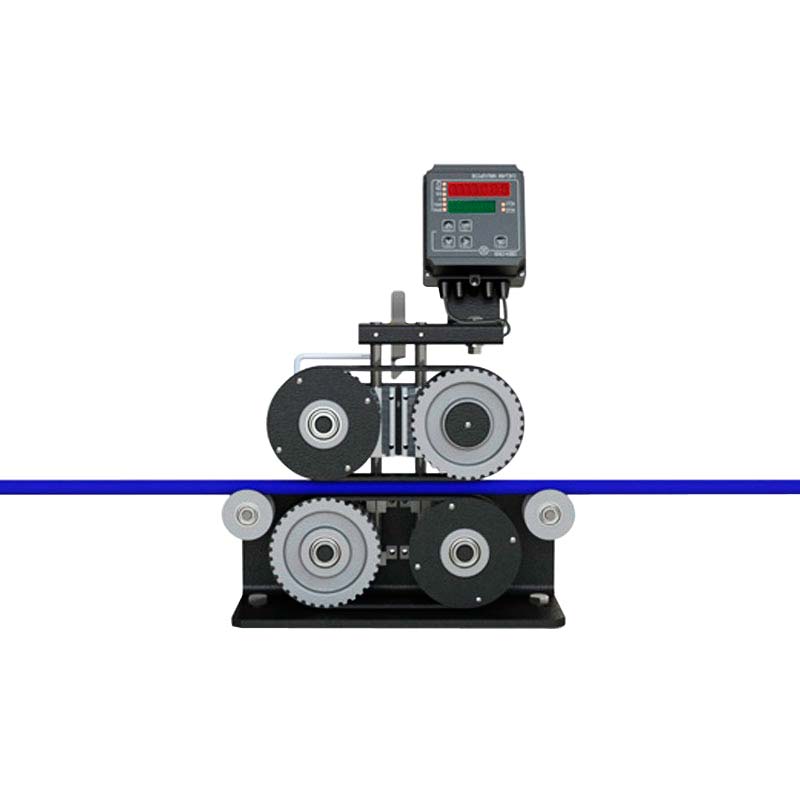

Измерители длины кабеля Метраж-20-1

Цена по запросу
В наличии
Артикул товара: 510
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 11.08.2021 * 1050 ₽**

СДЭК 12.08.2021* 920 ₽**

DPD 10.08.2021* 400 ₽**

Самовывоз 11.08.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Измерители длины кабеля
Производитель Элеконт
Дополнительные характеристики
Диапазон измерений1,5-20 мм, -10-50 градусов
Конструктивное исполнениеЦифровые, Роликовые, Ручные, Механические
Область примененияПредприятия кабельной промышленности
Другие особенностиМетраж

Измерители длины кабеля Метраж предназначены для измерения длины кабеля и кабельных изделий в процессе их производства, а также для измерений длины кабеля при совершении торговых операций на предприятиях кабельной промышленности и торговых организациях.

Применение гусеничного механического преобразователя позволяет значительно снизить недостатки измерения длины кабеля, обусловленные применением обычного мерного колеса.

Технические характеристики

Модель

Метраж-20-1

Рабочие параметры



Диапазон рабочих диаметров кабеля

1,5…20 мм

Максимально допустимая скорость

600 м/мин

Погрешность измерения длины

± 0,2 %

Дискретность измерения длины *

0,867 мм (0,17 мм для Метраж- -КП)

Тип ремня

240L (64 зуба) ширина 25мм

Тип датчика

инкрементальный энкодер

Функция реверсивного счета

Откидные передние ролики

-

Сводящиеся самоцентрирующиеся ролики

-

Контроллер печати

o

Пневмоприжим
Макс. подаваемое давление / прижим **

o

2 бар / ≈7 кг

Блокировка счета при выходе провода

o

Полиуретановый ремень ***

o

Конструктивные параметры



Рабочая температура

-10…+50 град С

Габаритные размеры (длина х высота х ширина)

438х450х164 мм

Вес

11 кг

Измеритель длины не является тяговым устройством

Недостатки

Недостатки стандартного мерного колеса:

  • Вибрация и проскальзывание мерного колеса на больших скоростях, что ведет к ошибкам измерения
  • Большая ошибка измерения неровных кабелей
  • Деформация измеряемого изделия
  • Значительная ошибка измерения, обусловленная изгибом (соответственно и деформацией) измеряемого изделия в месте контакта с колесом!

Преимущества гусеничных измерителей длины

  • Отсутствует проскальзывание провода
  • Отсутствует ошибка измерения неровных кабелей
  • Измеряемое изделие не деформируется
  • Отсутствует погрешность, связанная с изгибом изделия
  • Точность измерения не зависит от степени износа ремней

Рекомендации по выбору изделия

Метраж -20  подходят для измерения длины кабельных изделий малого / среднего / большого сечений соответственно.

Выбор откидных передних направляющих роликов (Метраж-хх-4Т) призван облегчить труд оператора при заправке кабеля в измеритель.  Особенно полезна данная опция при больших диаметрах кабеля.

Применение механизма сведения с самоцентрирующимися направляющими роликами (Метраж-хх-СВ) позволяет избежать погрешности измерения, вызванной несоосной заправкой кабеля в измеритель. Кроме того, в системе сводящихся роликов передние ролики являются откидными, это упрощает процесс заправки кабеля.

Пневмоприжим (Метраж-хх-хх-П) В случае измерения кабельных изделий, имеющих изгиб, например на линиях перемотки, способствует более надёжному прижиму кабеля между измерительными роликами. Данная опция требует подвода сжатого воздуха к установке.

Измеритель длины с контроллером печати (Метраж-хх-хх-х-КП) подходит для всех применений, где есть необходимость подключения промышленных маркирующих устройств для маркировки длины. Маркирующее устройство подключается непосредственно к измерителю длины. Шаг растра печати - 0,166 мм. Контроллер управления печатью исключает повтор и наложение маркирующих импульсов при отмотке кабеля в обратную сторону при маркировании на линиях перемотки.

Блокиратор счета (Метраж-хх-хх-х-х-Б) представляет собой датчик, который мгновенно прекращает подсчет метража при выходе кабеля из измерителя. При больших скоростях без этого датчика измеритель может по инерции еще некоторое время продолжить счет.

Полиуретановый ремень (Метраж-хх-хх-х-х-х-ПУ) имеет значительно больший срок службы, чем резиновый ремень. Низкая истераемость - условный срок службы в 3 раза превышает срок службы резинового ремня. Высокая прочность - в 20 раз превышает прочность резины. Высокое сопротивление разрыву и многократным деформациям.

Рекомендуется заказывать совместно с пневмоприжимом, так как при гладкой поверхности измеряемого изделия возможно проскальзывание верхнего измерительного ремня!
