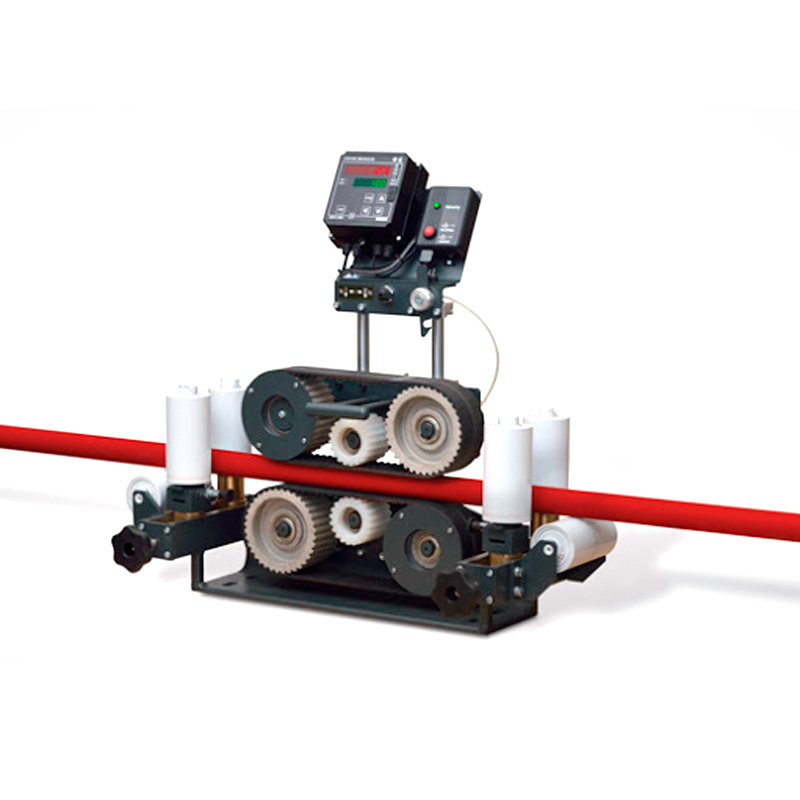

Измеритель длины кабеля Метраж-100-СВ

Измеритель длины кабеля Метраж-100-СВ предназначен для измерения длины и линейной скорости движения кабеля и кабельных изделий в процессе их производства, а также для измерений длины кабеля при совершении торговых операций на предприятиях кабельной промышленности и торговых организациях.

Маркировка

Измерители длины кабеля обозначаются так: Метраж-Х1-Х2-Х3-Х4-Х5-Х6-Х7, где:

• Х1 - рабочий диапазон диаметров кабеля:
  • 20 = 1,5...20 мм
  • 50 = 3...50 мм
  • 100 = 5...100 мм
• Х2 - Направляющие ролики:
  • 1 = один направляющий ролик
  • 4 = роликовая клеть
  • 4Т = роликовая клеть с откидными передними роликами
  • СВ = роликовая клеть со сводящимися самоцентрирующимися откидными роликами
• Х3 - Пневмоприжим
  • 0 - нет
  • П -есть
• Х4 - Контроллер печати
  • 0 - нет
  • КП -есть
• Х5 - Блокировка счета
  • 0 - нет
  • Б - есть
• Х6 - Полиуретановый ремень
  • 0 - нет
  • ПУ - есть
• Х7 - Дополнительные опции "+"
  • +МС - монтажная стойка с выполненным электрическим монтажом;
  • +МК - проведение метрологической калибровки в отделении Госстандарта с выдачей свидетельства о калибровке

Рекомендации по выбору

Метраж-100 подходят для измерения длины кабельных изделий малого / среднего / большого сечений соответственно.

Применение механизма сведения с самоцентрирующимися направляющими роликами (Метраж-хх-СВ) позволяет избежать погрешности измерения, вызванной несоосной заправкой кабеля в измеритель. Кроме того, в системе сводящихся роликов передние ролики являются откидными, это упрощает процесс заправки кабеля.

* Используются стандартные, легкозаменяемые ремни
● - доступно независимо от заказного кода; o - в зависимости от заказного кода;

Конструктивные особенности

• Отсутствует проскальзывание провода
• Отсутствует ошибка измерения неровных кабелей
• Измеряемое изделие не деформируется
• Отсутствует погрешность, связанная с изгибом изделия
• Точность измерения не зависит от степени износа ремней
