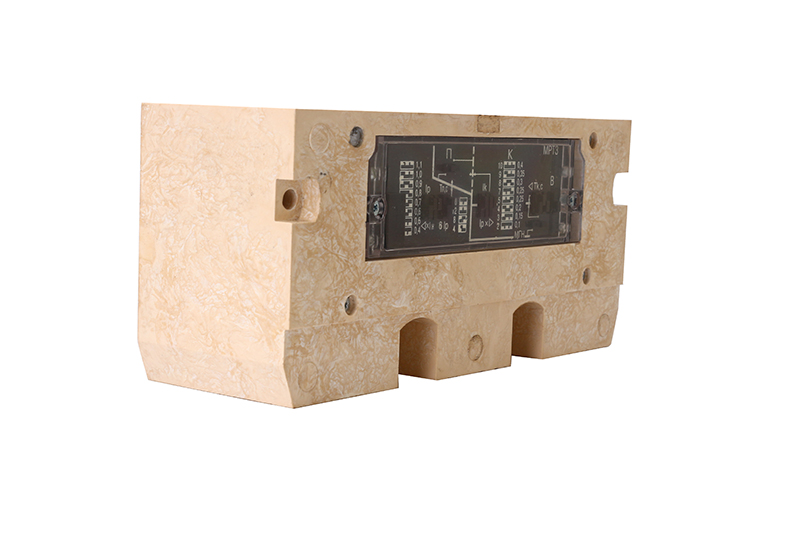

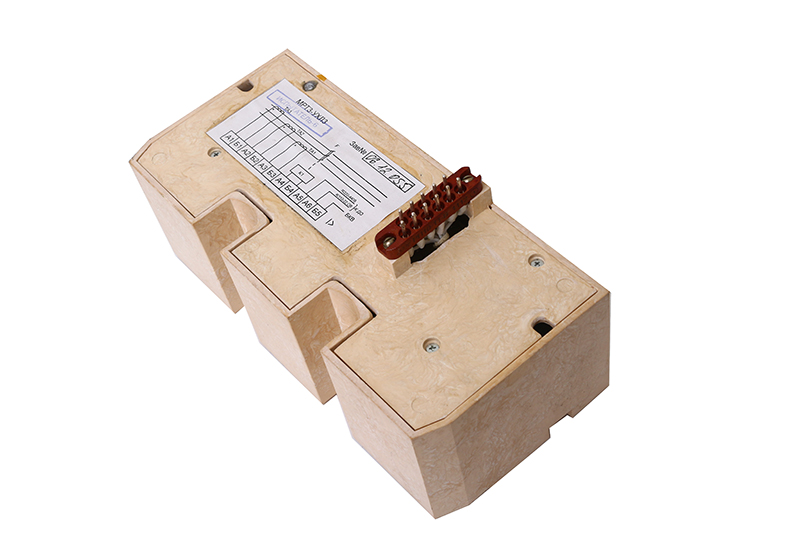

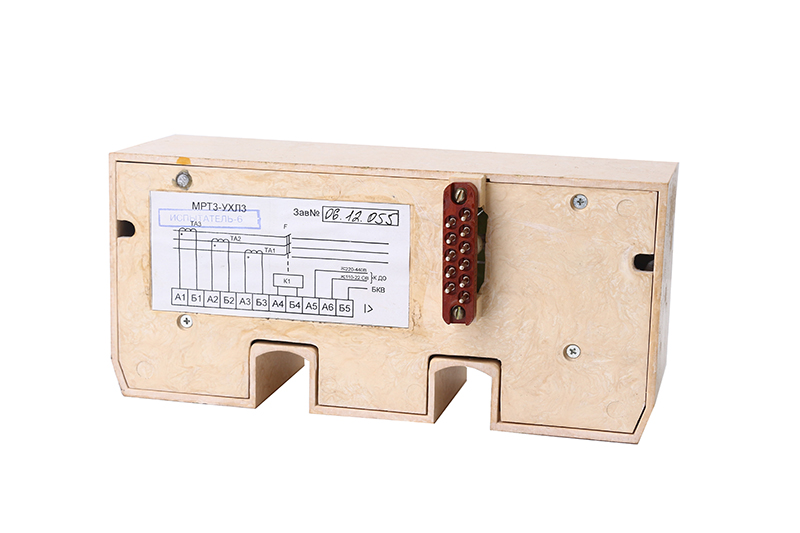

Электронный расцепитель МРТ-3 для выключателей А3794
ТК Деловые линии 24.12.2024 * 1050 ₽**
СДЭК 25.12.2024* 920 ₽**
DPD 23.12.2024* 400 ₽**
Самовывоз 24.12.2024* 0 ₽**
- Характеристики
- Описание
- Гарантия и возврат
- Адрес и контакты
- Отзывы
| Основные характеристики | |
|---|---|
| Категория | Расцепители |
| Производитель | ХЭМЗ |
| Дополнительные характеристики | |
|---|---|
| Область применения | для выключателей А37 |
Электронный расцепитель МРТ-3 для автоматического выключателя A3794 предназначен для подачи команды на автоматическое отключение выключателя с заданной программой при возникновении токов короткого замыкания или перегрузки в цепи, защищаемой выключателем.
| Уставки номинального тока расцепителя Iр/Iн | 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0; 1,1 |
| Уставки выдержки времени защиты от перегрузки при токе 6Iр | 4; 8; 12; 16 |
| Уставки по току срабатывания защиты от междуфазного КЗ с выдержкой времени | 2; 3; 4; 5; 7; 8; 9; 10 |
| Уставки выдержки времени защиты от междуфазного КЗ | МГН; 0,1; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4 |
| Основная применяемость расцепителей | А3793, А3794 |
Лицевые панели электронных расцепителей серии МРТ-3 и функции их органов управления показаны на рисунке 1. На рисунке выступающим частям вставки-перемычки переключателя уставок соответствуют тёмные прямоугольники (на самой панели, сделанной в негативном виде, выступающим частям вставок-перемычек соответствуют светлые прямоугольники).

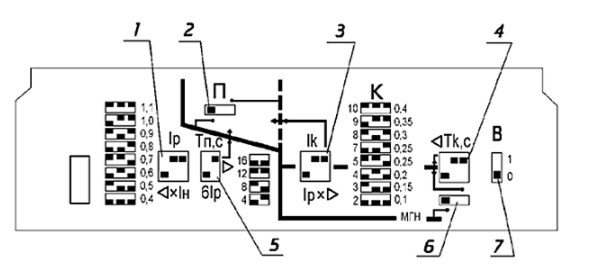

Рис. 1 - Лицевая панель расцепителя серии МРТ-3
- Уставки номинального рабочего тока;
- Включение защиты от перегрузки (выступ влево – включена, вправо – выключена);
- Уставки тока срабатывания защиты от короткого замыкания;
- Уставки выдержки времени защиты от короткого замыкания;
- Уставки выдержки времени защиты от перегрузки;
- Включение выдержки времени защиты от короткого замыкания (выступ вправо – включена, влево – выключена);
- Защита от тока включения (выступ вверх – включена, вниз – выключена).
Конструкционные особенности
Расцепитель МРТ-3 имеет в своём составе датчики тока, электронный блок управления и исполнительный элемент (электромагнит), предназначенный для приведения в действие механизма отключения выключателя.
В качестве исполнительного электромагнита выключателей серий ВА50-41, ВА50-43, АВ2М, А3790 используется электромагнит независимого расцепителя выключателя. В выключателях серий ВА08 и «Электрон» для отключения выключателя сигналом электронного расцепителя применяется отдельный электромагнит. Выходным сигналом блока является импульс разряда предварительно заряженного конденсатора.
Датчиками тока автоматического выключателя переменного тока A3794 являются трансформаторы тока, которые устанавливаются в каждом из трёх полюсов. Их вторичный ток также является питанием схемы электронного блока защиты МРТ-3. Номинальный ток трансформаторов тока является номинальным током выключателя A3794. Для более точного выбора уставок защиты на блоке управления имеется регулировка номинального тока.
