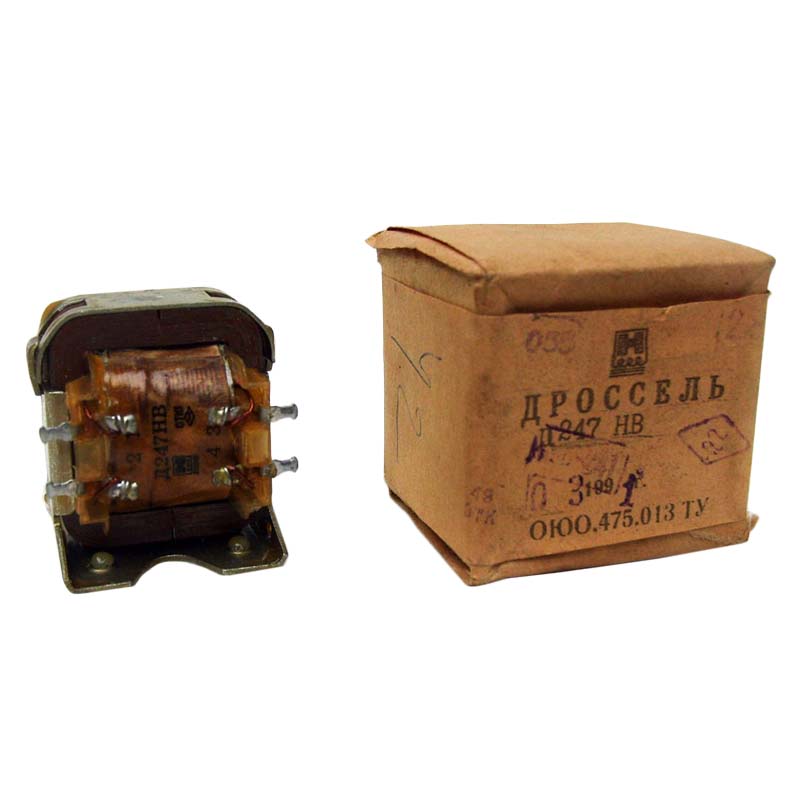

Дроссель Д ОЮО.475.013ТУ

Цена по запросу
В наличии
Артикул товара: 806
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 24.06.2021 * 1050 ₽**

СДЭК 25.06.2021* 920 ₽**

DPD 23.06.2021* 400 ₽**

Самовывоз 24.06.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Производитель Ингул
Дополнительные характеристики
Область примененияРадиоэлектронная аппаратура

Дроссель Д ОЮО.475.013ТУ предназначен для работы в источниках питания радиоэлектронной аппаратуры.

Модификации

Дроссель Д201, Д202, Д203, Д204, Д205, Д206, Д207, Д208, Д209

Магнитопровод ШЛ5х5

Дроссель Д210, Д211, Д212, Д213, Д214

Магнитопровод ШЛ5х8

Дроссель Д215, Д216, Д217, Д218, Д219

Магнитопровод ШЛ5х10

Дроссель Д220, Д221, Д222, Д223

Магнитопровод ШЛМ8х10

Дроссель Д224, Д225, Д226, Д227

Магнитопровод ШЛМ8х12,5

Дроссель Д228, Д229, Д230, Д231

Магнитопровод ШЛМ10х10

Дроссель Д232, Д233, Д234, Д235

Магнитопровод ШЛМ10х12,5

Дроссель Д236, Д237

Магнитопровод ШЛМ10х20

Дроссель Д238, Д239, Д240, Д241, Д242, Д243

Магнитопровод ШЛМ12х12,5

Дроссель Д244, Д245, Д246, Д247

Магнитопровод ШЛМ12х16

Дроссель Д248, Д249, Д250, Д251

Магнитопровод ШЛМ16х16

Дроссель Д252, Д253, Д254, Д255

Магнитопровод ШЛМ16х25

Дроссель Д256, Д257, Д258, Д259

Магнитопровод ШЛМ16х32

Дроссель Д260, Д261, Д262, Д263

Магнитопровод ШЛМ20х25

Дроссель Д264, Д265, Д266, Д267

Магнитопровод ШЛМ20х32

Дроссель Д268, Д269, Д270, Д271

Магнитопровод ШЛМ25х32

Дроссель Д272, Д273, Д274

Магнитопровод ШЛМ25х40

Дроссели изготавливаются в климатическом исполнении В-всеклиматическое по ГОСТ В 20.39.404-81.

Технические характеристики

Минимальная индуктивность

0,15 мГн

Максимальная индуктивность

5 000 мГн

Пределы тока подмагничивания

(0,05÷50) А

Допустимая амплитуда переменной компоненты

<100 В

Рабочий частотный интервал

(50÷5000) Гц

Допустимое ускорение одинарных ударов

<1000g

Рабочий температурный интервал

(-60÷+140) °C

Допустимая внешняя влажность

98% при +25 °C

Тип магнитопровода

ШЛ/ШЛМ

Размеры магнитопровода ШЛ

5х(5/8/10)

Размеры магнитопровода ШЛМ

8х(10/12,5)

10х(10/12,5/20)

12х(12,5/16)

16х(16/25/32)

20х(25/32)

25х(32/40)

Климатическое исполнение

В

Минимальный размер детали

27,5х25х29 мм

Максимальный размер детали

55х89х84 мм

Масса (min – max)

0,04 кг - 2,68 кг

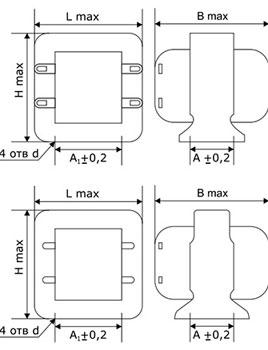

Рис.1. Габаритный чертеж дросселя Д ОЮО.475.013ТУ
Рис.1. Габаритный чертеж дросселя Д ОЮО.475.013ТУ

Стойкость к к воздействию механических, климатических и биологических факторов

Одиночные удары, длительность 1÷3 мс

1000g

Смена температур

от -60°С до +140°С

Повышенная относительная влажность при t=25°C

98%

Повышенная рабочая температура среды

+85°С

Соляной туман; Плесневые грибы
