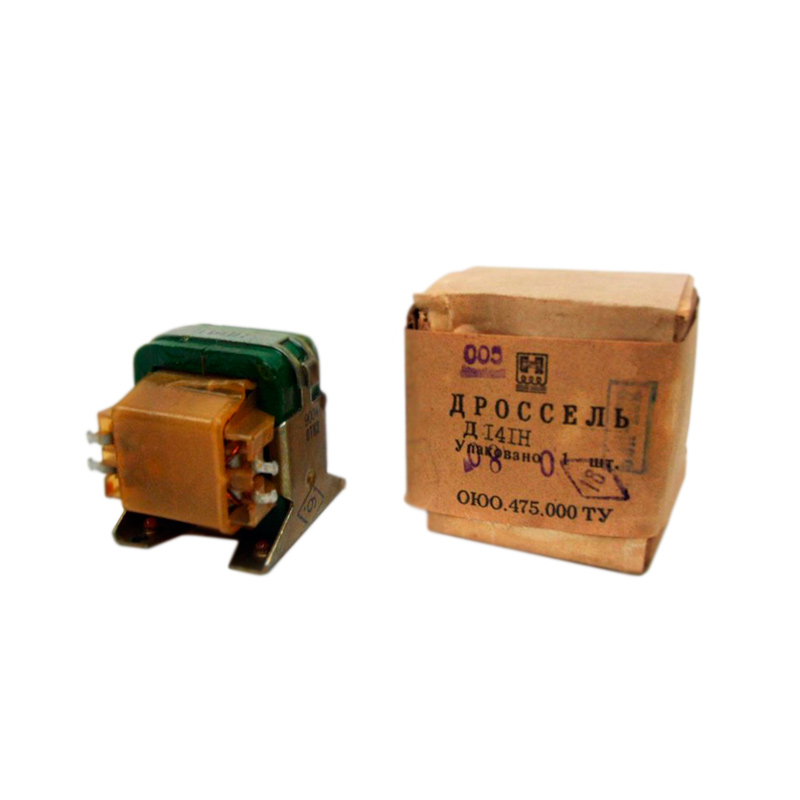

Дроссель Д ОЮО.475.000ТУ

Цена по запросу
В наличии
Артикул товара: 808
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 26.06.2021 * 1050 ₽**

СДЭК 27.06.2021* 920 ₽**

DPD 25.06.2021* 400 ₽**

Самовывоз 26.06.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Производитель Ингул
Дополнительные характеристики
Конструктивное исполнениеНизкочастотные
Область примененияРадиоэлектронная аппаратура

Дроссель Д ОЮО.475.000ТУ используется в источниках питания радиоэлектронной аппаратуры.

Особенности

  • Дроссели изготавливаются в двух климатических исполнениях по ГОСТ В 20.39.404.-81:
    • УХЛ - умеренного и холодного климата;
    • В - всеклиматические.
  • Гарантийный срок равен сроку сохраняемости – 15 лет.
  • Рабочий потенциал не более 500В.
  • Минимальная наработка в предельно допустимых режимах – 20000 часов.
Технические характеристики
Индуктивность при номинальном токе От 0,00015 до 40 Гн
Номинальный ток подмагничивания От 0,02 до 25А
Допустимая величина переменного напряжения От 0,1 до 35В
Диапазон частот От 50 до 1000Гц
Количество обмоток От 1 до 3 шт
Габаритные размеры От 34х35х33 до 66х82х89 мм
Масса От 50 до 1550г

Исполнение

Магнитопровод дросселей собран из Ш-образных пластин. На их среднем элементе размещен каркас с обмотками. При протекании по первичной обмотке переменного тока возникает индукция, усиливаемая магнитопроводом. Под ее воздействием возникает ЭДС во вторичных обмотках.

Производятся 210 модификаций дросселей, отличающихся:

  • климатическим исполнением,
  • типом и размерами магнитопровода,
  • количеством и параметрами обмоток.

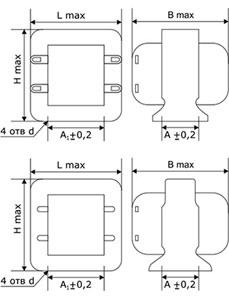

Рис.1. Габаритный чертеж дросселя Д ОЮО.475.000ТУ
Рис.1. Габаритный чертеж дросселя Д ОЮО.475.000ТУ

Магнитопровод для дросселя с частотой 50Гц-1кГц
Дроссели на частоту 50Гц-1кГц Магнитопровод
Д 1-7, Д 67, Д 68 ШЛ6x12,5
Д 8-15, 54 ШЛ8x16
Д 66 ШЛ10x10
Д 16-24, Д 58 ШЛ10x20
Д 109-115 ШЛ8x8
Д 116-123 ШЛ8x12,5
Д 124-132 ШЛ10x12,5
Д 133-143 ШЛ10x20
Д 157-162, 167-168 ШЛМ20x25
Д 163-166 (лента) ШЛМ20x25
Д 55, Д 63-65 ШЛ6x6,5
Д 101-103 ШЛ6x6,5
Д 104-108 ШЛ6x8
Д 34-42, 61, 69 ШЛ16x16
Д 60 ШЛ16x20
Магнитопровод для дросселя типа Н
Дроссели типа «Н» Магнитопровод
Д 1-7, Д 67, Д 68 ШЛ6x12,5
Д 10-11, Д14-15, 54 ШЛ8x16
Д 16-17, Д 20-21, 24, 58 ШЛ10x20
Д 110-111, Д 114-115 ШЛ8x8
Д 118-119, Д 122-123 ШЛ8x12,5
Д 126-127, 131 ШЛ8x16
Д 140-141 ШЛ10x20
Д 55, Д63-65 ШЛ6x6,5
Д 101-103 ШЛ6x6,5
Д 104-108 ШЛ6x8
Д 34-42, 61, 69 нет каркаса ШЛ16x16
Д 60 ШЛ16x20
