Динамометр ДЦ-50-0,2 (с ценой деления 0,01Н)

Динамометр ДЦ-50-0,2 (с ценой деления 0,01Н) предназначен для измерения усилия растяжения и сжатия.

Область применения

Применяется в машиностроении и других отраслях  промышленности. Вид климатического исполнения УХЛ 4,2 по ГОСТ 15150-69.

Условия эксплуатации

• Температура окружающей среды от +10 до 30С
• Относительная влажность 80% при температуре +25С
• Содержание агрессивных газов в окружающей среде не допускается
• Эксплуатация во взрывоопасной среде не допускается.

Сервисные функции

• изменения направления цифрового дисплея вверх или вниз
• перевод единиц измерений (Н, кгс, фунты)
• чувствительность к нажатию кнопок установлена на 1с, при быстром нажатии может не быть реакции. Необходимо сделать паузу и нажать на кнопку еще раз.

Комплектность

• Динамометр ДЦ-50-0,2
• Наконечники
  • плоский
  • призматический
  • клиновидный
  • конусообразный
• Наконечник с крюком для усилия растяжения
• Удлинитель
• Винты М3
• Футляр
• Шайбы гровера
• Источник питания
• Руководство по эксплуатации

Подготовка к работе

Ознакомиться перед началом работы с руководством по эксплуатации на динамометр. Проверить комплектность в соответствии с разделом 4. Удалить смазку с измерительных поверхностей динамометра и наконечников тканью, смоченной в бензине и протереть их чистой и сухой тканью.

Вкрутить в присоединительные отверстия тензометрического датчика наконечники, соответствующие типу и способу приложения измерительного усилия. При этом избегать давления на центральную часть тензодатчика. Приложение чрезмерного усилия для вкручивания или выкручивания наконечника может привести к поломке прибора.

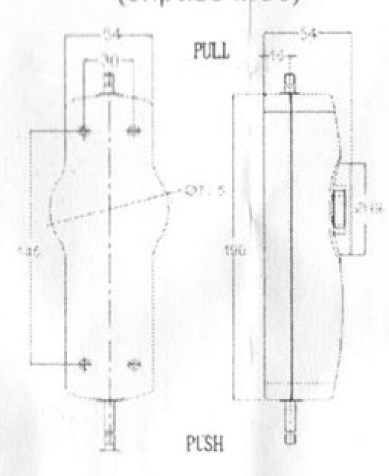

Рис.1 Схема габаритных размеров динамометра ДЦ-50-0,2

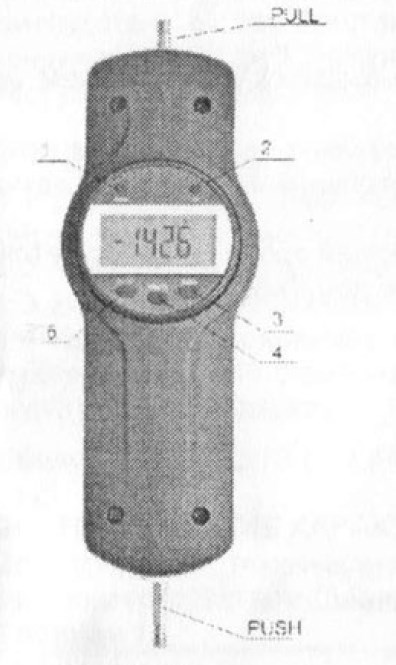

Рис.2 Схема конструкции

1. кнопка "РЕАК" - кнопка переключения между пиковыми значениями или значениями в реальном времени
2. кнопка "Conversion" - кнопка поворота отображения на экране на 180º.
3. кнопка ZERO для обнуления значений
4. кнопка Unit conversion - перевод единиц измерений (Н, кг, фунты)
5. кнопка ON/OFF - кнопка включения/выключения. Динамометр настроенный на автоматическое выключение через 5 минут.
