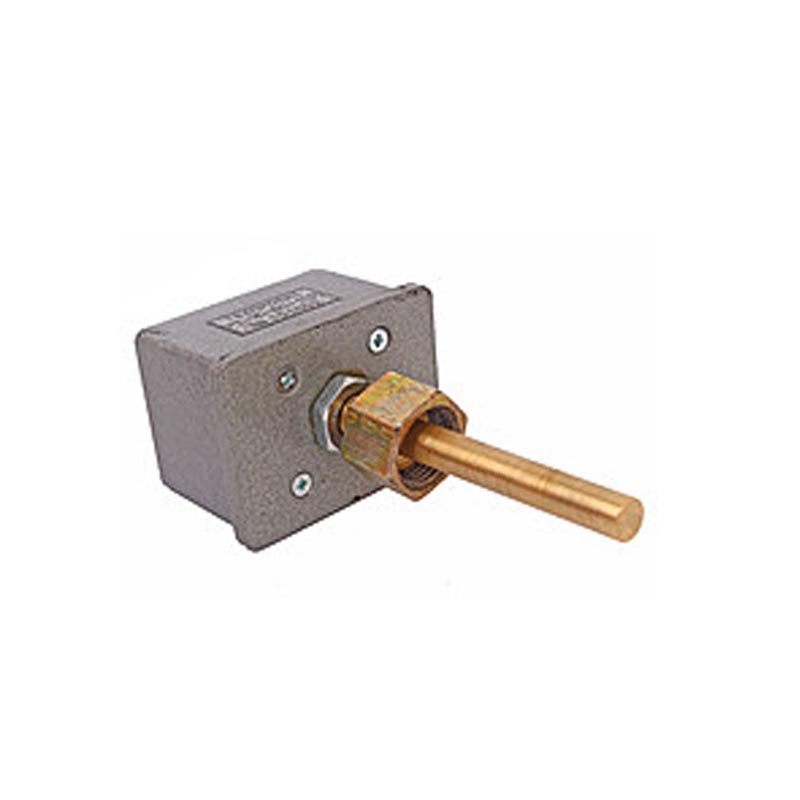

Датчик температуры РТ-ЖТ

Цена по запросу
В наличии
Артикул товара: 309
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 15.12.2021 * 1050 ₽**

СДЭК 16.12.2021* 920 ₽**

DPD 14.12.2021* 400 ₽**

Самовывоз 15.12.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Датчики температуры и влажности
Производитель Техпроект
Дополнительные характеристики
Диапазон измерений-40-120 градусов
Степень защитыIP65
Конструктивное исполнениеРеле
Область примененияЖелезнодорожный транспорт, Системы автоматического контроля и регулирования, На замыкание, На размыкание
Другие особенностиРТ-Ж

Реле температуры РТ-ЖТ ААРЛ.433647.004-02 предназначено для непрерывного измерения температуры жидкости, газообразных сред и выдачи сигнала о превышении (снижении) порогового значения - замыканием (размыканием) контактов реле.

Область применения

Реле предназначено для установки на стационарных и используемых на железнодорожном транспорте установках холодильной техники, отопления и в других автоматизированных системах управления.

Реле применяется в качестве регулирующего, сигнализирующего или защитного устройства для автоматизации технологических процессов.

Датчик температуры РТ-ЖТ изготавливается с любой фиксированной уставкой срабатывания в диапазоне измеряемой температуры - от минус 40 до + 120°С.

Зона возврата направлена в сторону понижения температуры. Т.к. реле имеет перекидной контакт, можно организовать работу с зоной возврата направленной в сторону повышения температуры.

Способа крепления РТ-ЖТ - штуцер М27 (для отверстий с упором). Глубина погружения реле в измеряемую среду - 47 мм. Контролируемая среда должна быть неагрессивная к латуни. По требованию заказчика данные параметры могут быть изменены.

Структура условного обозначения

Условное обозначение реле - РТ-ЖТ-X-Y(Z), где Х – температура срабатывания, указанная в градусах; Y=1 – с гистерезисом, Y=2 – без гистерезиса (гистерезис равен 1°С);(Z) – значение гистерезиса, указанное в градусах.

Пример записи реле температуры РТ-ЖТ ААРЛ.433647.004-02 с уставкой минус 5°С, с гистерезисом, значение гистерезиса 3°С:

  • Реле температуры РТ-ЖТ-м5-1(3) ААРЛ.421451.004ТУ

Комплект поставки

  • Реле температуры РТ-ЖТ
  • Прокладка
  • Розетка 2РМТ24КПН19Г1В1В
  • паспорт

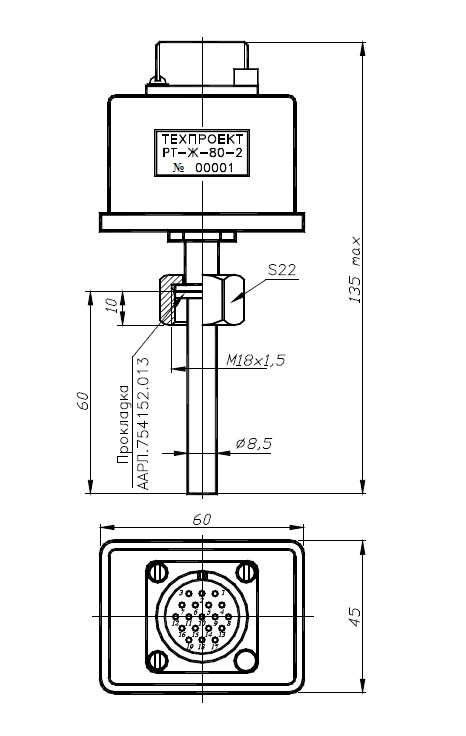

" Схема габаритных размеров реле температуры РТ-ЖТ"

Рис.1 Схема габаритных размеров реле температуры РТ-ЖТ

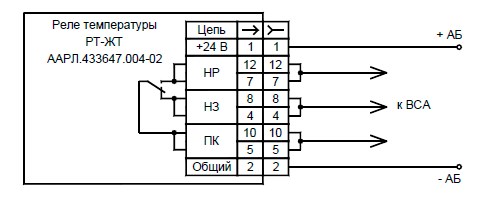

"Схема подключения РТ-ЖТ"

Рис.2 Схема подключения

Технические характеристики

Диапазон измеряемой температуры:*



РТ-ЖТ

-40…+120

Погрешность измерения:*



в диапазоне -10 … +85°С, °С

±1

в остальном диапазоне, °С

±2

Напряжение питания:



РТ-ЖТ, В

18…31,2 (DC)

Потребляемый ток, не более:



РТ-ЖТ, мА

50

Электрические параметры контактов реле:



максимальное коммутируемое напряжение:



РТ-ЖТ, В

400 (АC1) или 300 (DC1)

максимальный коммутируемый ток:



РТ-ЖТ, А

10,0

Габаритные размеры:



РТ-ЖТ, мм

80 х 135 х 50

Масса, не более:



РТ-ЖТ, кг

0,4

Степень защиты по ГОСТ 14254-96:



РТ-ЖТ

IР65
